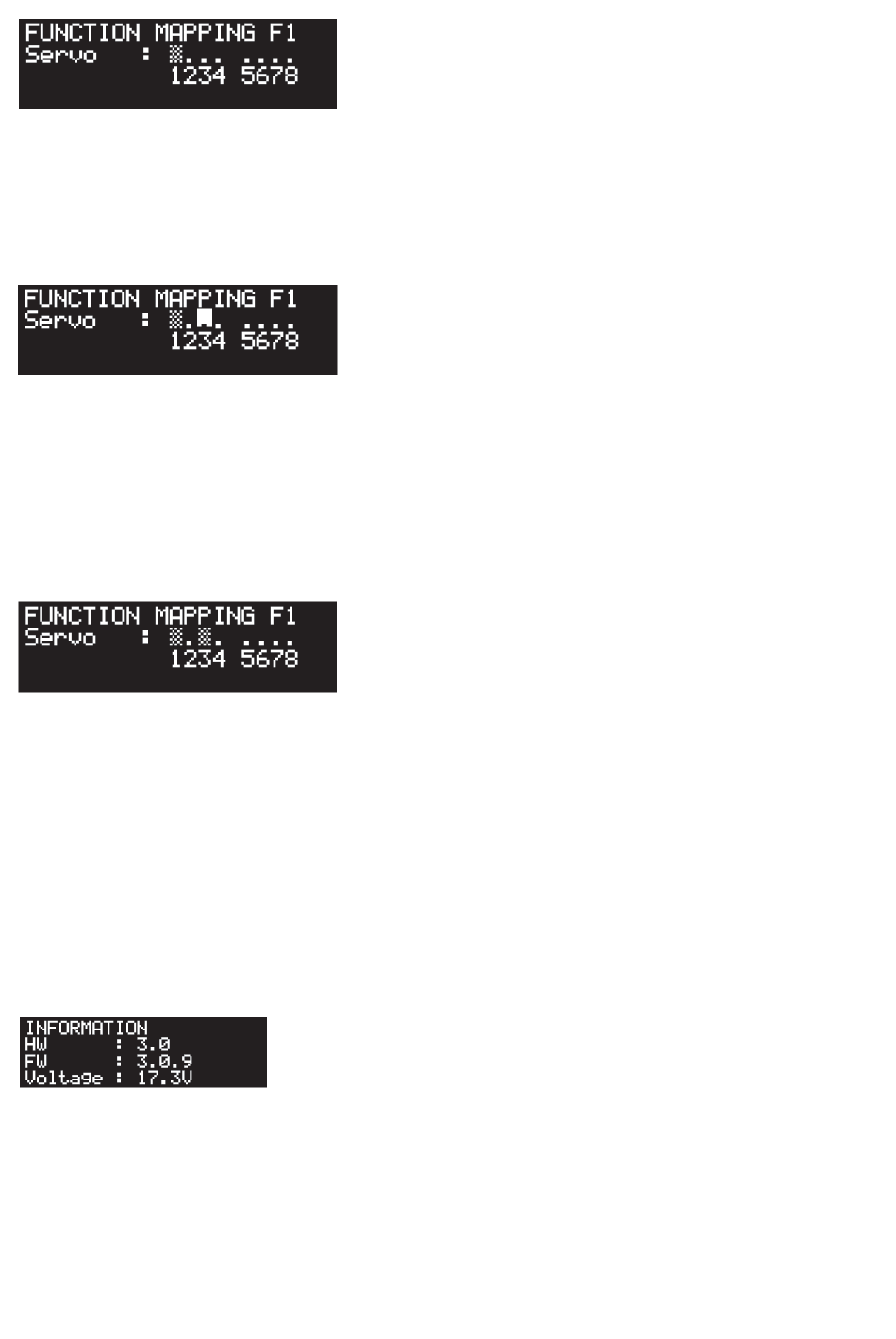

Le panneau pour l'aiguillage 1 (F1) montre quels servos devraient être commutés. Normalement,
cela devrait être Servo 1. Supposons que vous souhaitez également commuter le servo 3, procédez
comme suit :
• Appuyez sur PROG / OK trois fois de suite. Avec chaque pression, le "curseur" est déplacé d'une
position vers la droite. Le curseur devrait maintenant clignoter au-dessus du "3".
• Appuyez sur (+) pour activer le servo 3.
• Appuyez à nouveau sur le bouton PROG / OK pour confirmer l'entrée. Le curseur se déplace sur
le servo 4.
• Appuyez sur PROG / OK jusqu'à ce que le curseur disparaisse et que plus rien ne clignote.
L'écran montre maintenant que les servos 1 et 3 sont activés avec le numéro de commutateur 1 (F1).
Les positions des servos et les vitesses de fonctionnement restent réglées individuellement pour
chaque servo, seul le déclenchement se fait ensemble.
Si vous voulez travailler avec le mappage de fonctions, assurez-vous que les servos ne sont pas
déclenchés par plus d'un numéro d'aiguillage, sinon cela conduira à des résultats imprévisibles.
6.7. Informations sur l'état.
Le SwitchPilot 3 Servo peut fournir des diagnostiques ainsi que de nombreuses informations sur
l'état, ce qui est très utile lors du cablâge et la recherche de pannes.
6.7.1. Afficher la version du logiciel et la tension sur la voie.
Le panneau "Information" affiche à la fois la version du hardware ("HW") et également la version
du logiciel ("SW") du décodeur. La tension d'alimentation ("Voltage") des sorties est également
affichée.
Si le SwitchPilot 3 Servo est alimenté directement via la centrale numérique, ''Voltage'' indique la
tension numérique, sinon la tension fournie par le bloc d'alimentation séparé.
6.7.2. Afficher l'état des sorties.
Le panneau "OUTPUT STATE / État de sortie" fournit des informations importantes sur l'état des
sorties
