Exemple 3:
Vous commutez l'aiguillage N°11. Les quatre sorties vont recevoir dans l'ordre croissant les
numéros d'aiguillages 9 à 12.
11. RailCom®.
RailCom® est une technique de transmission d'informations du décodeur vers la centrale digitale. Si
RailCom® est activé, les valeurs des CV du SwitchPilot peuvent être lues directement à partir de la
voie principale. Au départ usine, RailCom® est activé sur le SwitchPilot 3.
11.1. Configuration RailCom®.
Si c'est nécessaire, il est possible de désactiver RailCom® sur le SwitchPilot.
Pour cela, ''Mode'' doit être configuré sur ''Disabled''. La valeur de CH2 ne doit pas être modifiée et
est destiné à de futures extensions.
12. Commutation directe via les entrées pour boutons de commutation.
Le SwitchPilot 3 Servo permet la commutation des 8 sorties servo sans utiliser un système digital.
De cette façon on peut aussi l'utiliser sur des réseaux "classiques" analogiques. Le SwitchPilot 3
Servo reçoit les commandes pour la position souhaitée via les 16 entrées pour boutons-poussoir (8
servos, chacun avec deux positions). (référence fiche: ESU-741160, à commander chez votre
détaillant). Connectez vos boutons comme illustré à la Fig.14:
• Les boutons doivent être libres de tout potentiel.
• Une courte impulsion suffit pour commuter.

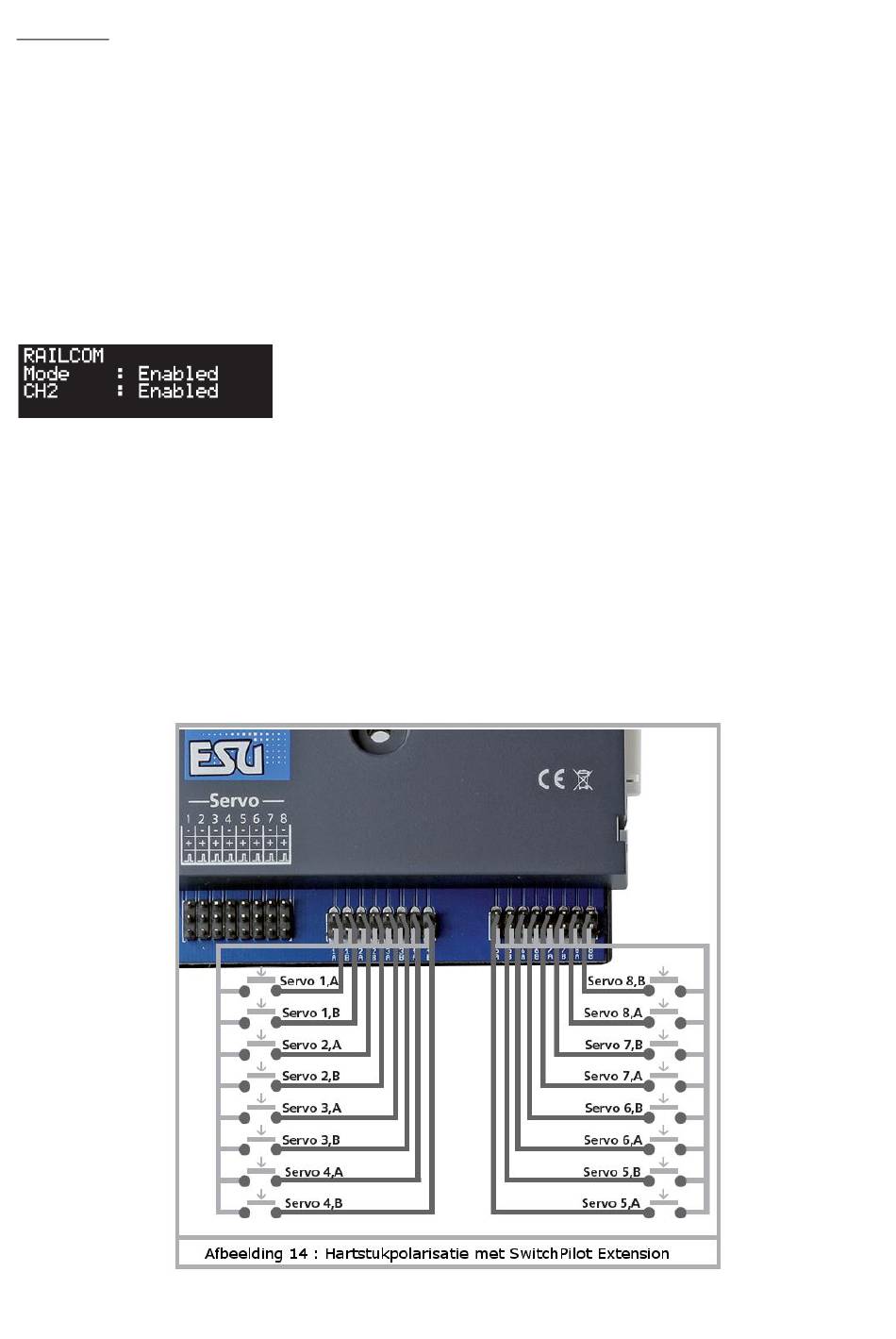

Illustration 14 : commutation directe avec boutons-poussoir.
