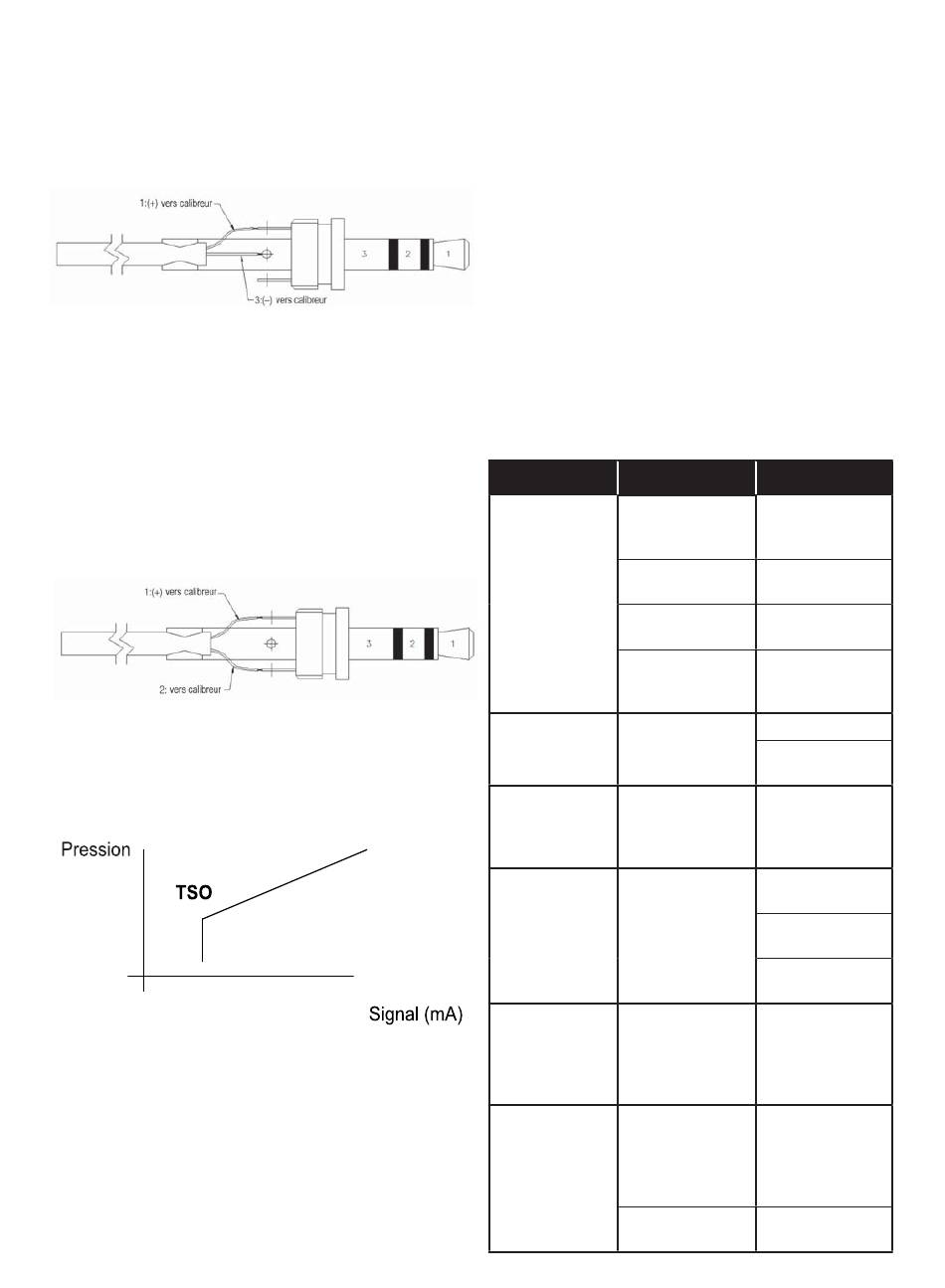

Étalonnage avec le jack de test :
Brancher la broche 1 de la fiche jack au cordon positif (+) du
calibreur de courant et la broche 3 de la fiche jack au cordon
négatif (-) du calibreur de courant, puis insérer la fiche jack dans
le jack de test. Le calibreur de courant est à présent la source
du signal d'entrée. Étalonner comme mentionné ci-dessus. Le
retrait de la fiche jack entrainera la reprise de fonctionnement
de l'appareil avec la source de courant d'origine.
Figure 4
Contrôle avec le jack de test :
Brancher la broche 1 de la fiche jack au cordon négatif de
l'ampèremètre, et la broche 2 de la fiche jack au cordon positif
de l'ampèremètre. Insérer la fiche jack dans le jack de test et
utiliser l'ampèremètre pour contrôler la bouche de courant
d'entrée.
Instructions de réglage
de la fermeture étanche
Figure 5
Le potentiomètre du dispositif de fermeture étanche peut être
ajusté pour régler le point zéro de fermeture étanche de l'appareil.
Par exemple :
La fermeture étanche est désactivée à l'usine.
Figure 6
© 2015 General Electric Company. Tous droits réservés.
Réglage du point de fermeture :
1. Avec l'instrument en test relié aux entrées et sorties de
pression et de charge d'alimentation corrects, appliquer
un signal de courant de charge de la valeur à laquelle la
fermeture est requise.
2. Si la pression de sortie est > à la pression de démarrage
(~0 psi), régler le potentiomètre doucement dans le sens des
aiguilles d'une montre jusqu'à ce que la pression de sortie
soit égale à zéro. Ne pas tourner le potentiomètre davantage.
Le point de fermeture étanche est à présent réglé.
Vérification du point de fermeture étanche :
Augmenter le signal d'entrée d'environ 0.5 mA (par exemple,
3.8 mA), la pression de sortie dépassera 0 psi. Réinitialiser le
signal d'entrée sur le point de fermeture étanche requis (par
ex., 3.3 mA) et la pression de sortie tombera à zéro.
Vérifications fonctionnelles simples
Appliquer un signal de 4-20 mA et une alimentation en air de
30 psig et observer la sortie sur un manomètre. Le contrôle
doit se faire sans problème. Le jack de test peut également
être branché en guise de mesure de contrôle.
Problème
Causes possibles
Sortie maximale
Pression
indisponible
d'alimentation trop
basse
Erreur
d'étalonnage
Fuite d'air dans
l'appareil
Débit excédentaire
de sortie
Sortie minimale
Erreur
trop élevée
d'étalonnage
Retard lors de la
Une temporisation
mise en route
de quelques
secondes est
normale
Fonctionnement
Les courants de
anormal à basse
signaux inférieurs
pression
à 3.5 mA sont
insuffisants pour
un fonctionnement
normal
Aucune sortie
Potentiomètre
disponible
du dispositif de
fermeture étanche
réglé
Anormal à
Le dispositif de
toutes les
contrôle ne peut
pressions
pas fournir 6.5V en
continu
Contamination
Convertisseur électro-pneumatique Masoneilan Modèle 4411 Notice d'instructions | 5
Action suggérée
Vérifier et régler
l'alimentation
Procéder au
ré-étalonnage.
Détecter la fuite et
réparer.
Vérifier par
rapport aux
caractéristiques
Remplacer
Procéder au
ré-étalonnage.
Aucune
Augmenter le
courant
Peut nécessiter un
ré-étalonnage
Fermeture
étanche définie
Tourner jusqu'à
obtenir une sortie
de pression sur le
manomètre ou le
capteur de pression
Réduire la
résistance de
boucle ou changer
le dispositif de
contrôle
Vérifier l'état du
filtre I/P
