Monteringsanvisning endast för fackpersonal
4.4. Kopplingsschema
Bild 5

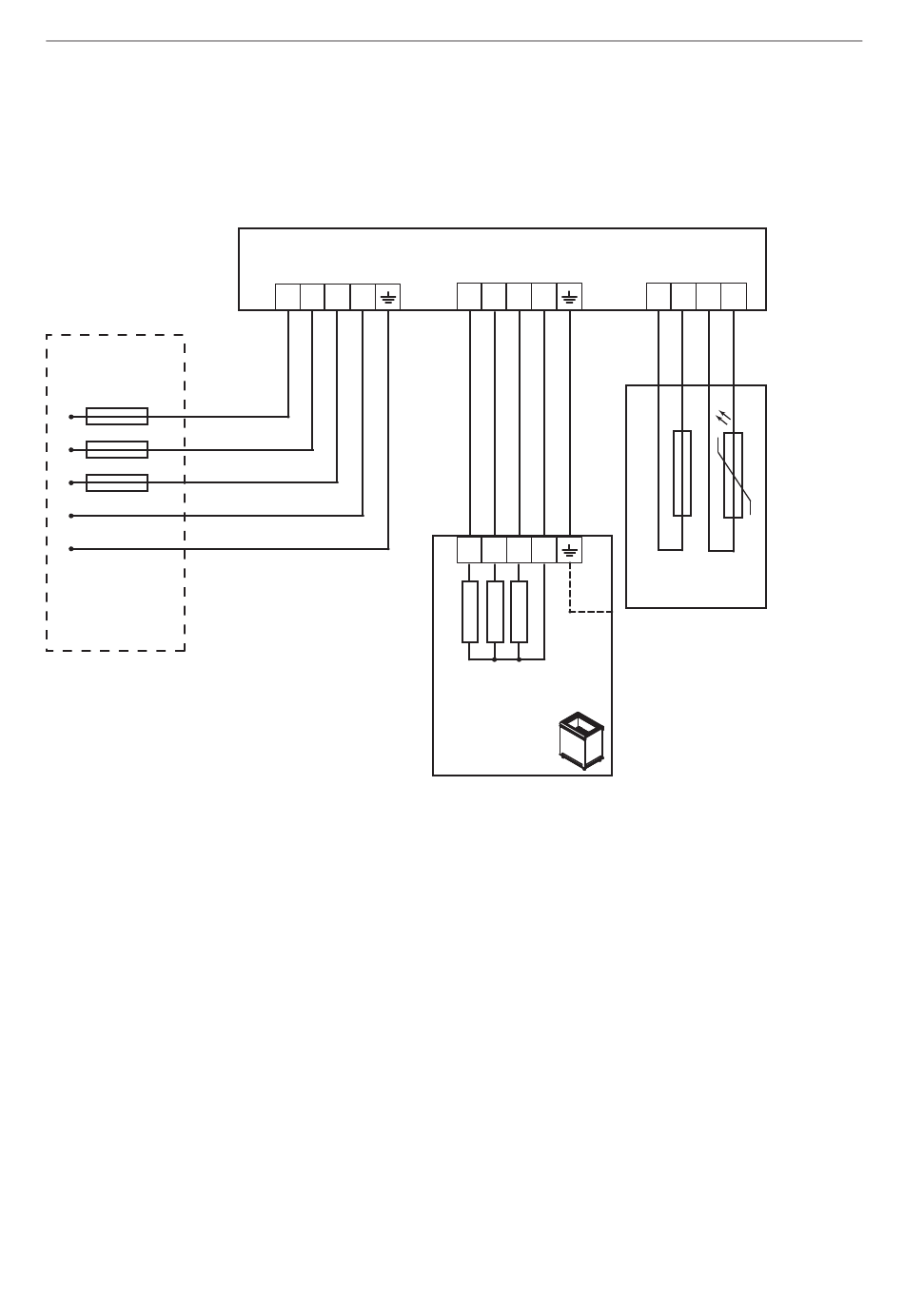

Kopplingsschema Concept R mini 3,5 kW, 4,5 kW och 6,0 kW
(CP-RM-35/CP-RM-45/CR-RM-60)
4
400 V~
3x16 A
1 Styrenhet
2 Temperaturgivare med övertemperaturskydd
3 Bastuaggregat
4 Strömförsörjning
WORLD OF WELLNESS
1
L2 L2
L3
N
N
U V
W
N
U V
W
3
9 kW
10,5 kW
S. 14/24
r r
w
w
ϑ
ϑ
2
