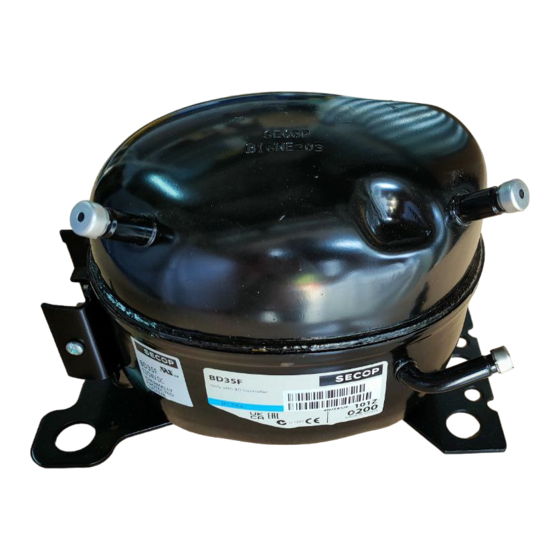

Danfoss BD35F Manuel D'instructions

8238-15
Fig. 1
2
3
+
6
-
7
Réglages optionnels de
protection de batterie
12V coupure 12V enclen-
Résistance
(9) kΩ V chement V
0 9.6 10.9
1.6 9.7 11.0
2.4 9.9 11.1
3.6 10.0 11.3
4.7 10.1 11.4
6.2 10.2 11.5
8.2 10.4 11.7
11 10.5 11.8
14 10.6 11.9
18 10.8 12.0
24 10.9 12.2
33 11.0 12.3
47 11.1 12.4
82 11.3 12.5
220 9.6 10.9
FRANÇAIS
La commande électronique peut fonctionner sous
deux tensions. Cela signifie que le même module
peut toujours être utilisé, que la tension d'alimenta-
tion soit de 12V ou de 24V. La tension d'alimentation
maximale des montages en 12V est de 17V, alors
qu'elle est de 31,5V pour les montages en 24V. La
température ambiante maximale admissible est de
55°C. La commande électronique est équipée d'une
protection thermique intégrée qui est activée et ar-
rête le compresseur en cas de surchauffe.

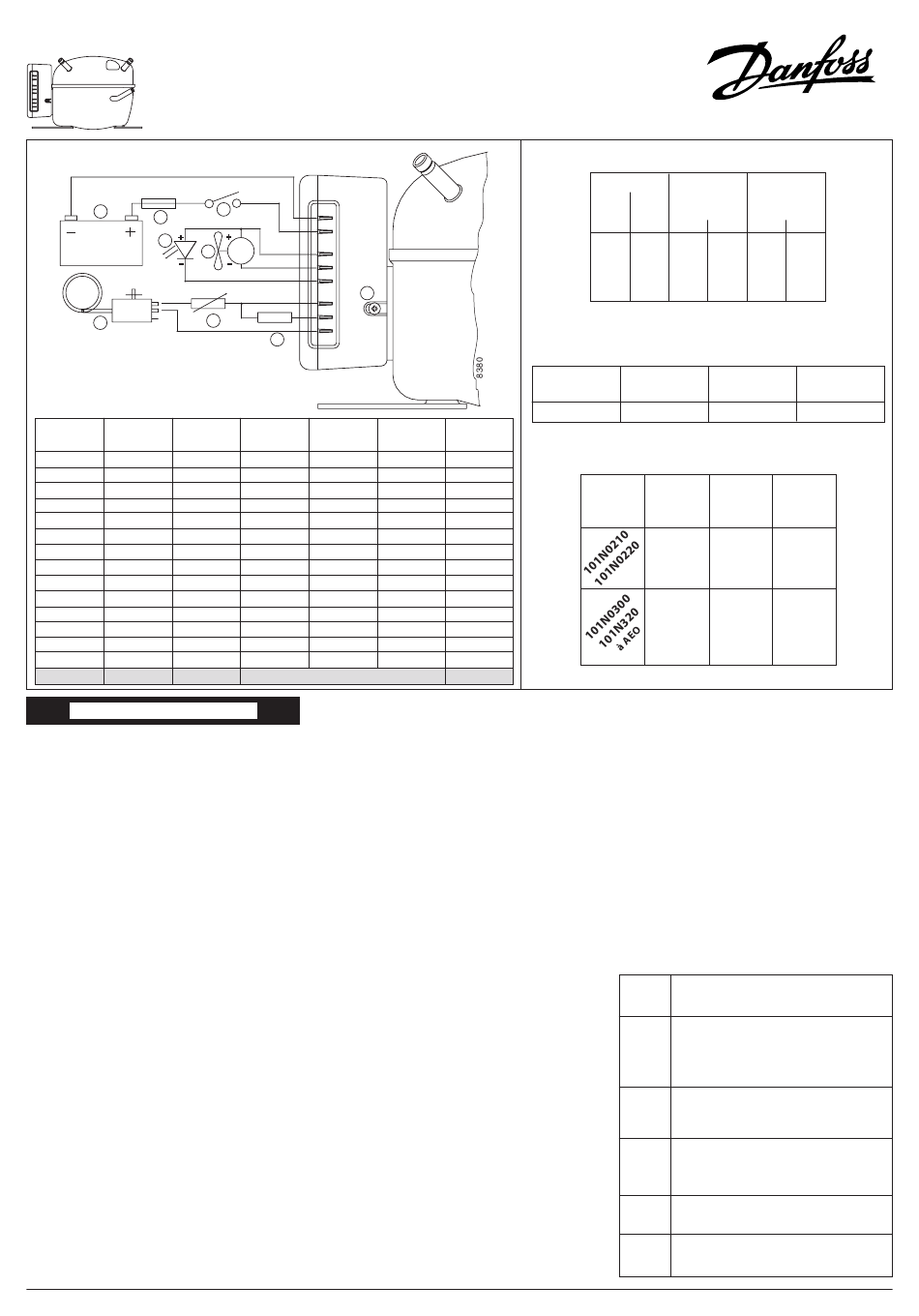

Installation (fig. 1)
Brancher la fiche de raccordement de la commande
électronique aux bornes du compresseur. Monter
la commande électronique sur le compresseur en
bloquant/pressant le couvercle sous la tête de vis
(1).
Alimentation électrique (fig. 1)
La commande électronique doit toujours être rac-
cordée directement aux bornes de la batterie (2).
Raccorder le positif à + et le négatif à - ; la commande
électronique ne peut fonctionner que raccordée de
cette façon. Elle est protégée contre toute connexion
de batterie inversée.
Un fusible (3) doit être monté sur le câble +, le plus
près possible de la batterie, afin de protéger l'ins-
tallation. Il est recommandé d'utiliser un fusible de
15A pour le circuit en 12V et un fusible de 7,5A pour
le circuit en 24V. Si un interrupteur (4) est installé, il
doit être dimensionné pour une intensité d'au moins
20A. Les caractéristiques dimensionnelles des câbles
électriques recommandées en fig. 2 doivent être
respectées. Éviter tout raccordement supplémentaire
au système d'alimentation électrique afin d´éviter
qu'une éventuelle chute de tension n'affecte le
réglage de protection de la batterie.
Rendez-nous visite sur notre site Internet: compressors.danfoss.com
Instructions
Commande électronique pour compresseur BD35/50F
101N0210, 101N0220, 101N0300 et 101N0320, 12-24V
4
-
+
+
+
5
- F
D
1
C
P
8
T
9
Fig. 4
12V ten- 24V coupure
sion max. V
17.0 21.3
17.0 21.5
17.0 21.8
17.0 22.0
17.0 22.3
17.0 22.5
17.0 22.8
17.0 23.0
17.0 23.3
17.0 23.6
17.0 23.8
17.0 24.1
17.0 24.3
17.0 24.6
Protection de batterie (fig. 1)
L'arrêt et le redémarrage du compresseur dépen-
dent des limites de tension choisies, mesurées sur
les bornes + et – de la commande électronique. Les
réglages standards des montages d'alimentation
électrique en 12V et en 24V sont indiqués en fig.
3. On peut choisir d'autres limites de tension (fig.
4) en établissant une connexion comportant une
résistance (9) entre les bornes C et P. Pour les appli-
cations solaires sans batterie, une résistance de 220 kΩ
est recommandée. En mode AEO (Adaptation Energie
Optimisée), le compresseur BD modulera toujours sa
vitesse de rotation en fonction de la demande de froid,
sur une plage de tension de 9,6 à 31,5 V.
Thermostat (fig. 1)
Le thermostat (7) est monté entre les bornes C et T.
En l'absence de résistance dans le circuit de com-
mande, et lorsque le thermostat est enclenché, le
compresseur avec une unité électronique standard
101N0210 ou 101N0220 tournera à une vitesse
constante de 2.000 tr/min. Quand le thermostat est
raccordé directement à la borne C, l'unité électronique
101N0300 ajustera la vitesse de rotation en fonction de
la demande de froid souhaitée. Il est possible de faire
tourner le compresseur à d'autres vitesses constan-
tes, comprises entre 2.000 et 3.500 tr/min, en mon-
tant une résistance (8) sur le circuit de commande,
cette résistance permettant d'ajuster l'intensité
(mA). Les valeurs des résistances correspondant
aux différentes vitesses de rotation du moteur sont
indiquées en fig. 5.
Ventilateur (option, fig. 1)
Un ventilateur (5) peut être monté entre les
bornes + et F. Raccorder le positif à + et le négatif à
F. La tension de sortie entre les bornes + et F étant
toujours régulée à 12 V.
Réglages standards de protection de batterie
12V coupure
24V enclen- 24V ten-
Fig. 3
chement V sion max.
22.7 31.5
22.9 31.5
23.2 31.5
23.4 31.5
23.7 31.5
23.9 31.5
24.2 31.5
24.5 31.5
24.7 31.5
25.0 31.5
25.2 31.5
25.5 31.5
25.7 31.5
26.0 31.5
31.5
Section des câbles électriques
Gabarit Longueur max.*
AWG 12V DC
Section
en fonctionnement
Gauge mm 2 ft. m
12 2.5 8 2.5
12 4 13 4
10 6 20 6
8 10 33 10
*Longueur du câblage entre la batterie et la
Fig. 2
commande électronique
12V enclen- 24V coupure
V chement V
10.4 11.7
Vitesse du compresseur
Commande Résistance Vitesse
électronique (8) Ω du moteur
tr/min
(calculé)
0 2.000
277 2.500
692 3.000
1523 3.500
0 AEO
173 2.000
450 2.500
865 3.000
1696 3.500
Fig. 5
Toujours employer un ventilateur 12V, que l'ali-
mentation électrique soit en 12V ou en 24V. Le
courant d'alimentation du ventilateur peut atteindre
0,5A . Une intensité plus importante est cepen-
moy
dant acceptée pendant 2 secondes au démarrage.
LED (option, fig. 1)
Une diode électroluminescente (LED) (6) de 10 mA
peut être montée entre les bornes + et D.
Si la commande électronique enregistre un défaut, la
diode clignote un certain nombre de fois. Le nombre
de clignotements dépend du type de défaut enregis-
tré. Chaque clignotement dure 1/4 seconde. Le type
de panne est défini par le nombre de clignotements
(voir tableau ci - dessous).
Type de panne
Nombre
de cligno-
tements
5
Coupure thermique de la commande
électronique
(En cas de charge thermique trop importante du
système ou de température ambiante trop élevée,
il y a surchauffe de la commande électronique).
4
Vitesse du moteur trop faible
(En cas de charge thermique trop importante du
système, le moteur ne peut maintenir une vitesse
minimale de 1.850 tr/min).
3
Défaut, démarrage de moteur
(Le rotor est bloqué ou la pression différen-
tielle dans le système de refroidissement est trop
élevée) (> 5 bars).
2
Surintensité moteur de ventilateur
(Le ventilateur absorbe plus de 1 A en pointe).
1
Coupure, protection de batterie
(La tension se situe en dehors des limites de
coupure).
1/2 DEHC.EI.100.B5.04/520N0260 01-2010
Longueur max.*
24V DC
en fonctionnement
ft. m
16 5
26 8
39 12
66 20
24V enclen-
V chement V
22.8 24.2
Courant du
circuit de
commande
mA
5
4
3
2
6
5
4
3
2
