Notice d'installation
Champ de cuisson à induction
GK46TIMPS | GK47TIMPS

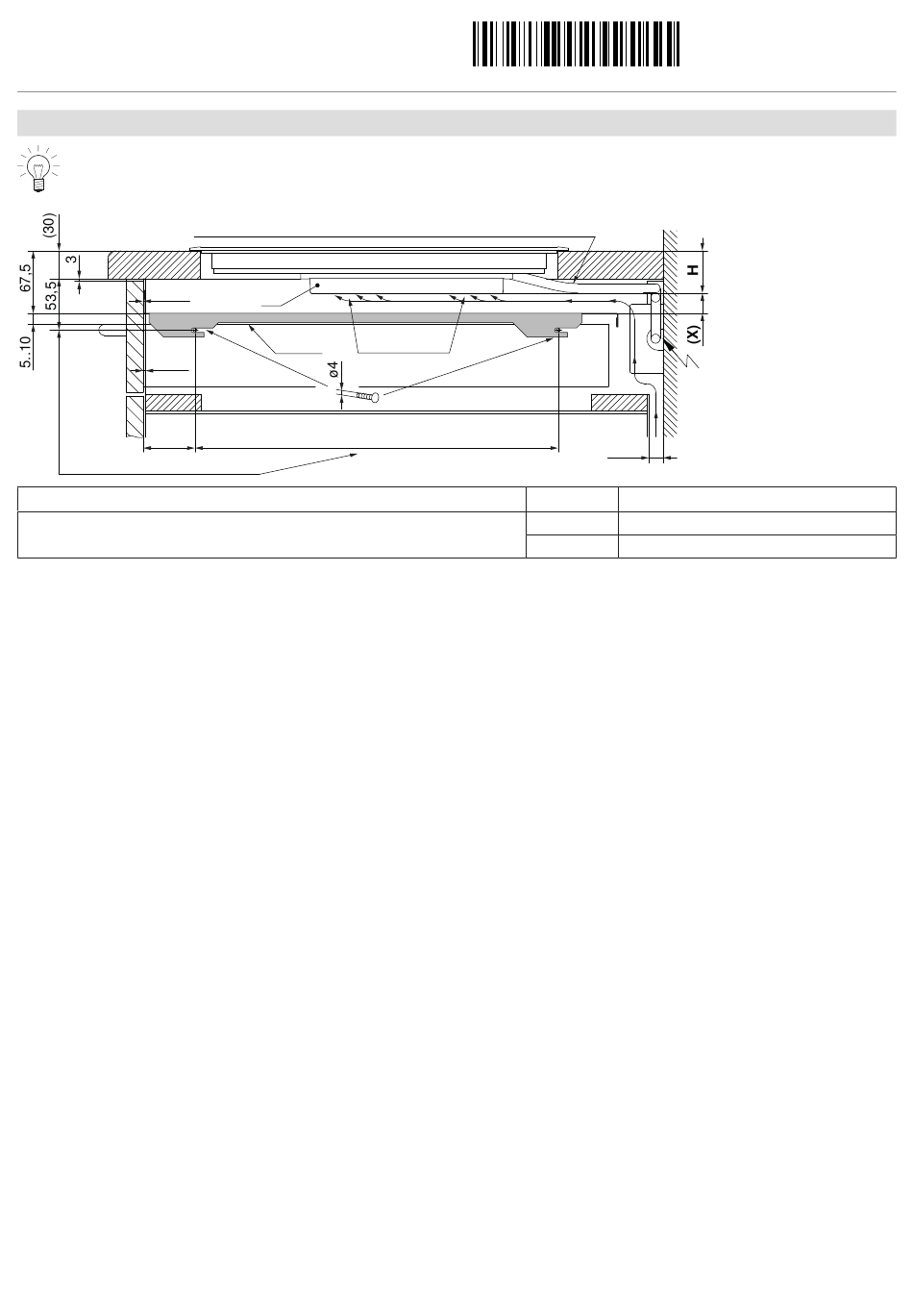

Encastrement de la tôle de protection d'aération en cas de fente d'aération de 3 mm à l'avant
Pour garantir une aération suffisante du champ de cuisson, il est indispensable d'installer une tôle de protec-
tion d'aération.
L'écartement entre la face inférieure de l'appareil et la tôle de protection d'aération doit être ≥ 10 mm.
≤0,5
(2,5)
56
Selon gabarit
Type
GK46TIMPSZ, GK47TIMPSZ
H Dimension mesurée du bord supérieur du plan de travail au bord inférieur du champ de cuisson (ouverture de ventilation).
Attention: Le câble ne doit pas toucher la tôle de protection!
C
Tiroir
393
Ventilateurs
6
≥15
X
12 mm Encastrement superposé
10 mm Encastrement à fleur
1021073-R01
29.11.2016
Remarque
