Notice d'installation
Champ de cuisson à induction
GK46TIMPS | GK47TIMPS

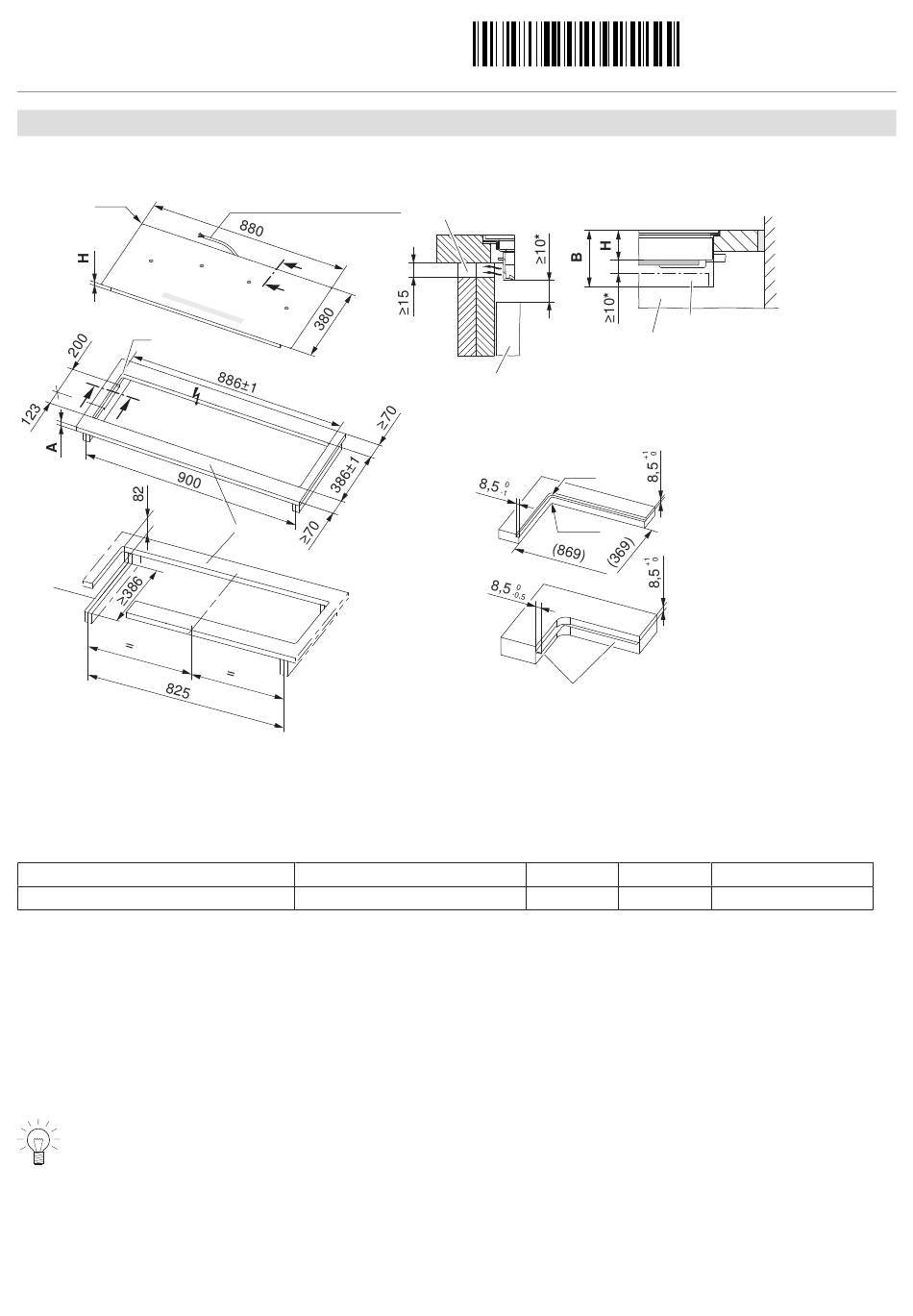

Encastrement à fleur
L'agencement des plaques du champ de cuisson à encastrer peut être différent du champ de cuisson représenté!
GK46TIMPSZ, GK47TIMPSZ
Ri
Z
W
W
1
* L'espace libre est impératif!
1
Découpes dans les parois latérales gauche/droite pour largeur de niche de 900 mm, nécessaires pour l'aération de l'ap-
pareil.
Les bords avant et arrière sont renforcés par le dessous. La largeur du bord est déterminée par le fabricant du revête-
2
ment en pierre. La largeur minimale du bord peut varier selon les caractéristiques de la pierre.
Type
GK46TIMPSZ, GK47TIMPSZ
Epaisseur du plan de travail (en combinaison avec un four installé directement dessous)
A
B
Dégagement nécessaire pour l'échange en SAV
H
Dimension mesurée du bord supérieur du plan de travail au bord inférieur du champ de cuisson (ouverture de ventilation)
Ri
Rayons d'angle de l'appareil
Installation
1. Réaliser avec précision l'ouverture d'encastrement.
– La surface de pose peut être fraisée et créée par le montage de tasseaux en bois/pierre ou avec un kit d'équerres en acier
(voir Accessoires).
L'accès à l'appareil par dessous doit être assuré sur toute la surface de la découpe. En cas de service, le générateur
d'induction avec la tôle d'appui peut être démonté par le bas. Les caches anti-contact doivent pouvoir être dévissés par
le bas.
2. Préparer la découpe et l'appareil conformément aux indications du guide de masticage fourni.
3. Procéder soigneusement à la pose du mastic autour de l'appareil et laisser sécher les joints en silicone pendant au moins
24 heures.
4. Etablir éventuellement le raccordement au réseau électrique avant de mettre l'appareil en place.
Longueur de câble 1,7 m
Y
Y
2
A au gré du fabricant
≥30 mm
W – W
1
Tiroir/meuble
Détail Z
Ra
R0–5
Equerre en acier
collée ou vissée
B
≥75 mm
Ra
Rayons d'angle extérieurs de la découpe
4
1021073-R01
29.11.2016
Y – Y
Tiroir/meuble
Paroi latérale
H
Rayon d'angle Ra/Ri
51 mm
5/1,5 mm
