3.7 Têtes de raccordement pour SITRANS TS500
Les transducteurs de mesure peuvent être montés avec des têtes de raccordement de type
B ou supérieur. Les versions de montage suivantes sont possibles :
● Montage sur l'insert de mesure
– Construction standard avec une construction compacte
– L'insert de mesure (capteur) et le transducteur de mesure forment une unité.
● Montage sur couvercle rabattable
– Construction standard avec têtes de raccordement de type BC0 : Tête B avec
– Possibilité d'effectuer la maintenance de l'insert de mesure et du transducteur
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
Notice de service, 04/2017, A5E03920348-AD

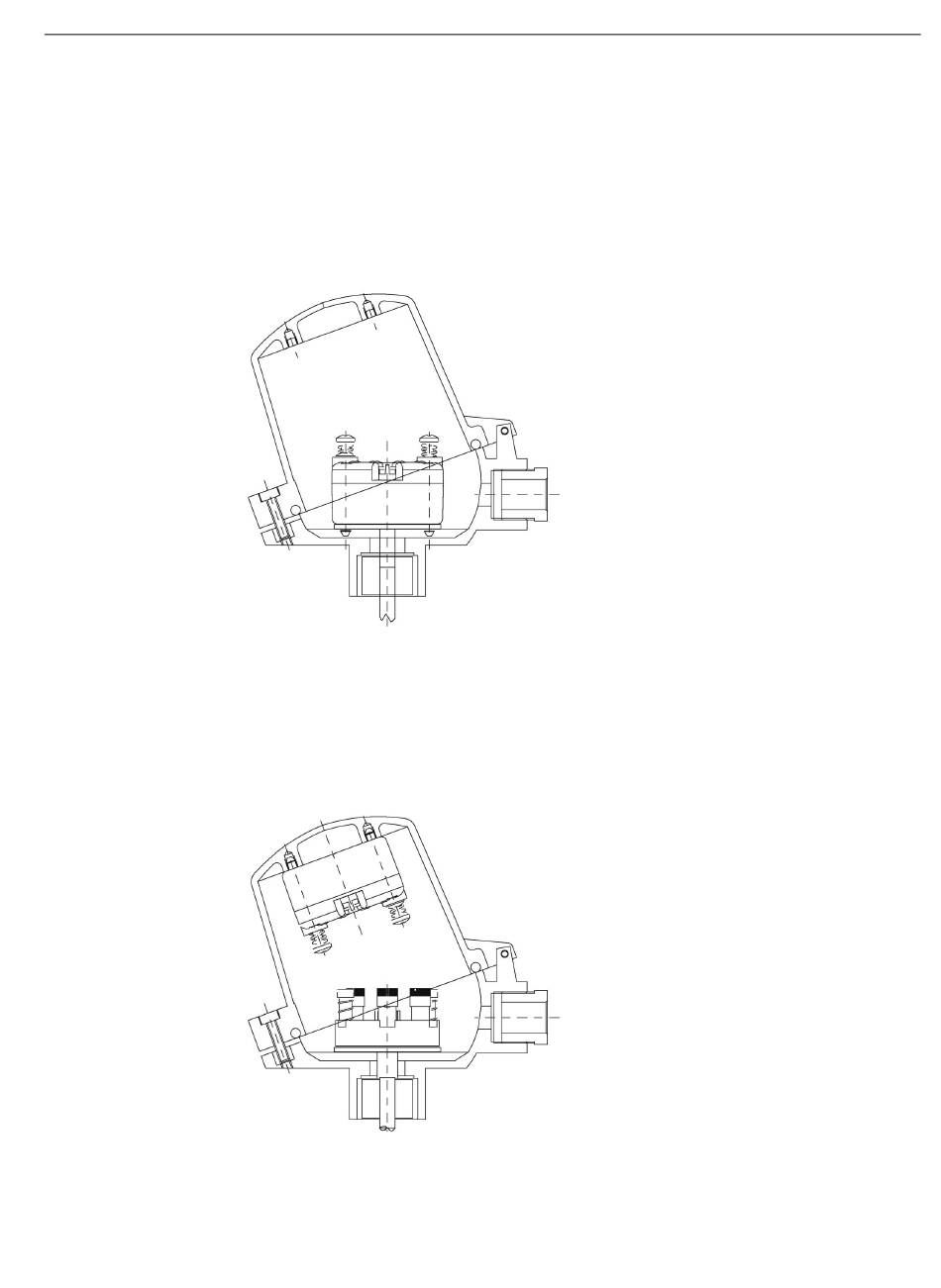

Figure 3-1 Montage du transducteur de mesure sur l'insert de mesure
couvercle rabattable haut
séparément.
Figure 3-2 Montage du transducteur de mesure sur couvercle rabattable
3.7 Têtes de raccordement pour SITRANS TS500
Description
21
