Connexion des enceintes et du lecteur de DVD

Mettez tous les appareils hors tension avant de commencer les connexions.

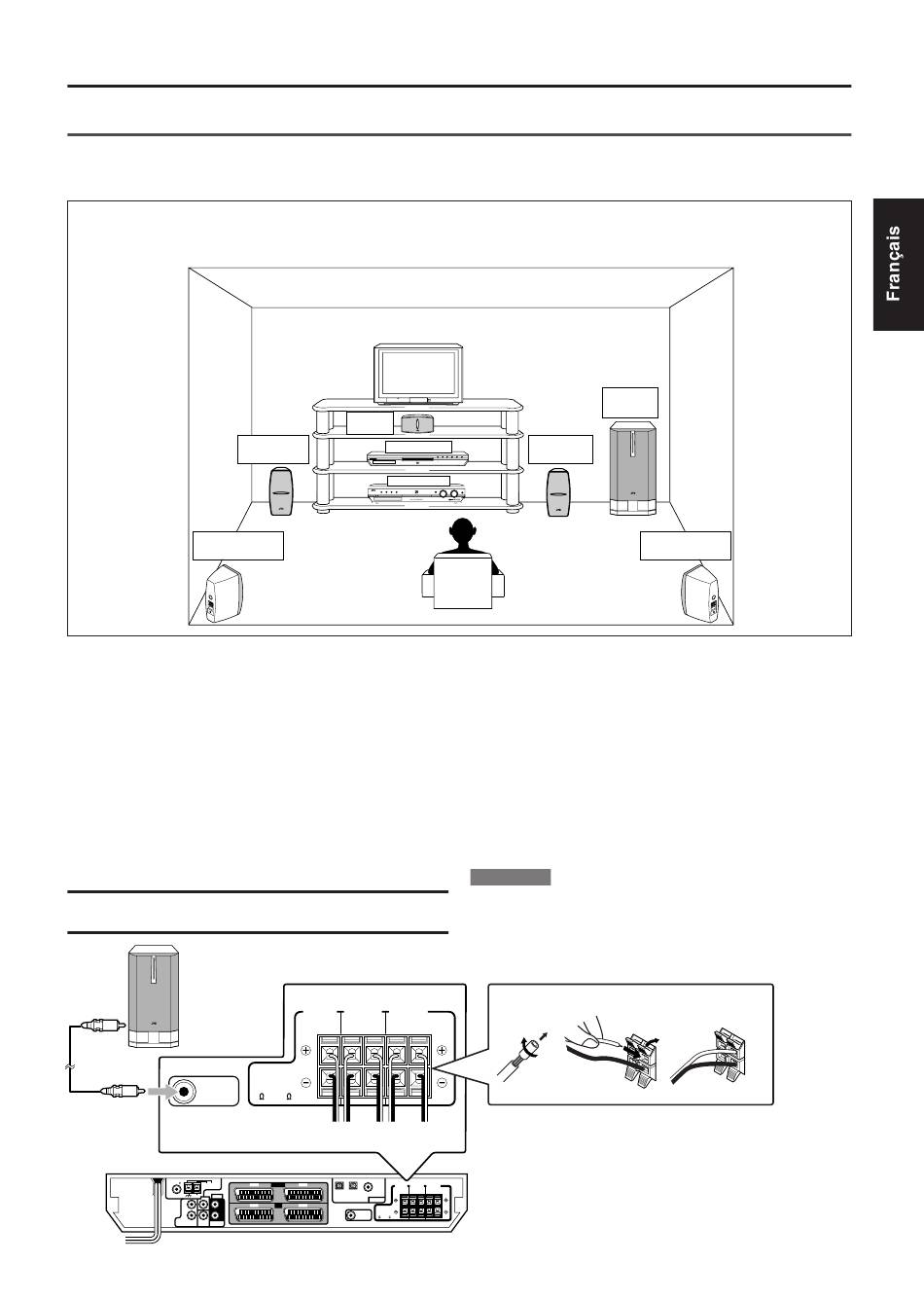

Schéma de disposition des enceintes
Après avoir connecté les enceintes avant, centrale et surround et/ou un caisson de grave, réglez correctement l'information des enceintes
afin d'obtenir le meilleur effet Surround possible. Pour les détails, référez-vous aux pages 15 à 18.
avant gauche
Enceinte
surround gauche
Connexion des enceintes avant, centrale et surround
Pour chaque enceinte, connectez les prises (+) et (–) du panneau
arrière aux prises (+) et (–) des enceintes respectives.
1
Tordez et retirez l'isolant à l'extrémité de chaque
cordon d'enceinte (non fourni).
2
Maintenez pressé le serre-câble de la prise d'enceinte
(1) puis insérez le cordon d'enceinte (2).
3
Retirez votre doigt du serre-câble.
ATTENTION:
Utilisez des enceintes avec l'impédance d'enceinte (SPEAKER
IMPEDANCE) indiquée sur les prises d'enceintes.
Caisson de grave actif
SUBWOOFER
OUT
FM 75
AM LOOP
ANTENNA
COAXIAL
AM EXT AUDIO
CENTER
L L
R R
DVD
SUB
SURR
IN FRONT
WOOFER (REAR)
Enceinte
centrale
Enceinte
XV-N55SL
RX-ES1SL
RX-ES1 HOME CINEMA CONTROL CENTER
TV DIRECT SETTING ADJUST SURROUND
STANDBY / ON STANDBY DVD MULTI DVD STB VCR TV
CENTER SURROUND FRONT
SPEAKER SPEAKERS SPEAKERS
RIGHT LEFT RIGHT LEFT
CAUTION:
SPEAKER
IMPEDANCE
8 ~ 16
AB CD E
VCR AV IN / OUT TV CENTER SURROUND
DIGITAL 1
SPEAKER SPEAKERS
(DVD)
RIGHT LEFT
DIGITAL 3 DIGITAL 2
DIGITAL IN
(TV) (STB)
DVD STB
AV IN
CAUTION:
SPEAKER
SUBWOOFER IMPEDANCE
OUT 8 ~ 16
RX-ES1SL
Enceinte
avant droite
SOURCE SELECTOR MASTER VOLUME
SET / TUNER PRESET / MULTI JOG
PHONES
FM / AM
D I G I T A L
S U R R O U N D D I G I T A L P R O L O G I C
Connexion du caisson de grave
En connectant un caisson de grave vous pouvez améliorer les graves
et reproduire les signaux LFE originaux enregistrés dans la source
numérique.
Connectez la prise d'entrée d'un caisson de grave actif à
la prise SUBWOOFER OUT sur le panneau arrière en
utilisant un câble à fiches cinch (non fourni).
• Référez-vous aussi au mode d'emploi fourni avec votre caisson de
grave.
REMARQUE
Vous pouvez placer le caisson de grave à l'endroit que vous voulez
puisque les sons graves ne sont pas directionnels. Normalement,
placez-le devant vous.
2
1
A À l'enceinte centrale
B À l'enceinte surround droite
C À l'enceinte surround gauche
D À l'enceinte avant droite
FRONT
SPEAKERS
RIGHT LEFT
E À l'enceinte avant gauche
Pour commencer
Caisson
de grave
Enceinte
surround droite
3
1
2
SUITE À LA PAGE SUIVANTE
