  • Page 3: Before Use

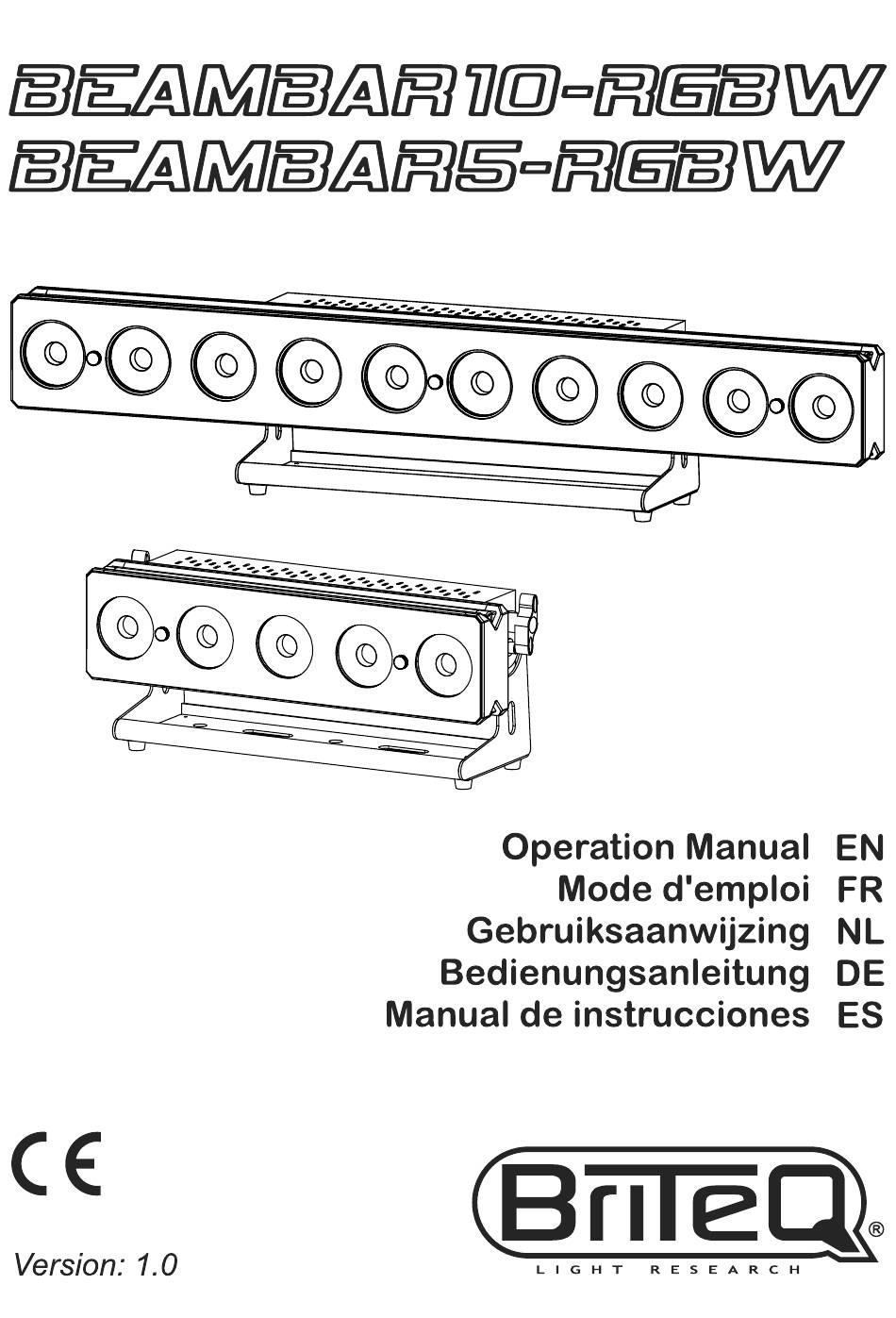

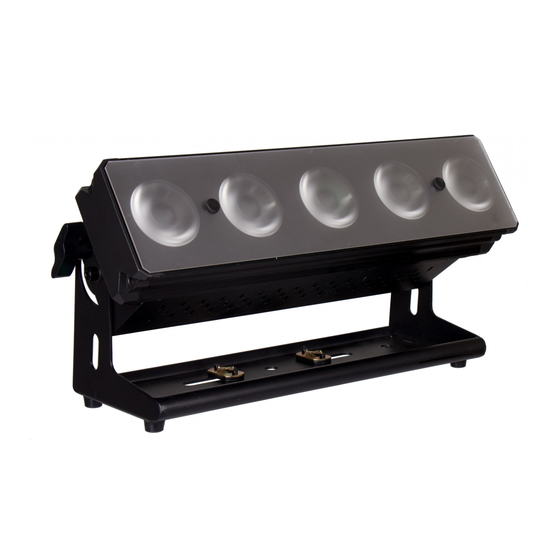

    ENGLISH OPERATION MANUAL OPERATION MANUAL ® Thank you for buying this Briteq product. To take full advantage of all possibilities and for your own safety, please read these operating instructions very carefully before you start using this unit. FEATURES  This projector is the logical evolution of our POWERPIXEL4+8-RGB! ...

  • Page 4: Safety Instructions

     Please use the original packing when the device is to be transported.  Due to safety reasons it is prohibited to make unauthorized modifications to the unit. Important: Never look directly into the light source! Don’t use the effect in the presence of persons suffering from epilepsy. BRITEQ 2/84 BEAMBAR5+10-RGBW ®...

  • Page 5: Overhead Rigging

    11. BRACKET: multifunctional and very stable design for both floor and truss mounting. Prepared to install omega brackets, optionally available from Briteq. The projector can be directed in any direction. 12. SAFETY EYEBOLT: used to attach a safety cable when the unit is rigged (see paragraph “overhead rigging”...

  • Page 6: Setup Menu

     25CH: all projectors individually RGBW + master dim TO BE CHECKED  30CH: all projectors individually RGBW + master dim + strobe channel  BEAMBAR10-RGBW modes:  03CH FX: compressed channel mode, perfect for fast setup and use.  04CH RGB+DIM: all 10 projectors together RGB + master dim/audio/strobe channel ...
  • Page 7 ENGLISH OPERATION MANUAL BRITEQ 5/84 BEAMBAR5+10-RGBW ®...
  • Page 8  Press the [ENTER] button: the display shows the value (000-255) for GREEN. (change with ± buttons)  Press the [ENTER] button: the display shows the value (000-255) for BLUE. (change with ± buttons)  Repeat these steps until you have the desired values. The settings will be automatically saved. BRITEQ 6/84 BEAMBAR5+10-RGBW...
  • Page 9  Press the [ENTER] button: the values can be changed  Use ↑/↓ buttons to select the desired mode:  BLACKOUT output turns black while no DMX is detected.  FREEZE: output based on the last valid DMX-signal is kept on the projector. BRITEQ 7/84 BEAMBAR5+10-RGBW ®...
  • Page 10  Press the [MODE] or ↑/↓buttons until the desired function is showing on the display.  Press the [ENTER] button: the values can be changed  Use ↑/↓ buttons to select the desired netmask, there are 3 options:  255.000.000.000 BRITEQ 8/84 BEAMBAR5+10-RGBW ®...

  • Page 11: Electrical Installation

    The firmware of this unit can be upgraded using a special upgrade tool with Windows® software. (separately available from Briteq). More information about this can be found in the user manual of the upgrade tool and / or our website: www.briteq-lighting.com...
  • Page 12 “STAR-topology” using Ethernet switches (or a combination of both):  Internally the selected DMX-universe is treated as a normal DMX-signal so further setup of the DMX- address, channel mode etc. should be done as usual. BRITEQ 10/84 BEAMBAR5+10-RGBW...
  • Page 13 Art-Net to the DMX-output: they can be used to control other DMX-equipment: DMX CHARTS For maximum compatibility both BEAMBAR5-RGBW and BEAMBAR10-RGBW have several identical DMX- charts so they can easily work together. More advanced DMX-charts are specific for each model.
  • Page 14 Pixel 1 Blue (0-100%) 000-255 Pixel 1 White (0-100%) 000-255 Pixel 1 Master (0-100%) … 6 to 20 (45) 000-255 Pixel 5 (10) Red (0-100%) 21 (46) 000-255 22 (47) 000-255 Pixel 5 (10) Green (0-100%) BRITEQ 12/84 BEAMBAR5+10-RGBW ®...
  • Page 15 Pixel 5 (10) Master (0-100%) 23CH / 43CH channel DMX-Mode: all projectors individually + 3ch for special functions) Channels 1 to 23 are identical for both projectors, for BEAMBAR10-RGBW channels 24 to 43 are additional individual RGB pixel controls. … CH23...
  • Page 16  The DMX-controller sends out a “discovery command”, all RDM devices respond and send their unique device ID.  The DMX-controller asks each RDM device for some basic data so it knows which devices are connected. The projector will respond:  Device name: BEAMBAR5-RGBW or BEAMBAR10-RGBW  Manufacturer: Briteq ®  Category: LED Dimmer ...
  • Page 17 880 x 182,5 x 160 mm Weight: 9,20 kg "Art-Net™ Designed by and Copyright Artistic Licence Holdings Ltd" The information might be modified without prior notice You can download the latest version of this user manual on our website: www.briteq-lighting.com BRITEQ 15/84 BEAMBAR5+10-RGBW ®...

  • Page 18: Caractéristiques

    FRANÇAIS GUIDE D’UTILISATION GUIDE D’UTILISATION ® Nous vous remercions d’avoir acheté ce produit Briteq Pour tirer pleinement profit de toutes les possibilités du produit et pour votre propre sécurité, lisez ces instructions très attentivement avant d’utiliser cet appareil. CARACTÉRISTIQUES  Ce projecteur est l’évolution logique de nos POWERPIXEL4+8-RGB ! ...

  • Page 19: Instructions De Sécurité

     Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles !  Ce luminaire doit être mis à la terre pour être conforme à la réglementation en matière de sécurité.  Ne connectez pas l’appareil à un variateur de lumière. BRITEQ 17/84 BEAMBAR5+10-RGBW...
  • Page 20 10. MICROPHONE : permet de déclencher des programmes dans le mode musical. 11. SUPPORT : de conception stable et multifonctionnelle pour une pose au sol et un montage en treillis. Compatible avec les crochets de fixation Omega, disponibles en option chez Briteq. Le projecteur peut être dirigé dans toute direction.

  • Page 21: Suspendre L'appareil

     04CH RVB et blanc : fonctionnement simultané des 5 projecteurs avec contrôle RVB et blanc  05CH : fonctionnement simultané des 5 projecteurs avec contrôle RVB et blanc + canal maître de gradation/audio/stroboscope BRITEQ 19/84 BEAMBAR5+10-RGBW ®...
  • Page 22  30CH : tous les projecteurs avec contrôle individuel RVB et blanc + gradation maître + canal stroboscope  Modes BEAMBAR10-RGBW :  03CH FX : mode canal compressé, parfait pour un réglage et un emploi rapides.  04CH RVB + gradation : fonctionnement simultané des 10 projecteurs avec contrôle RVB + canal maître de gradation/audio/stroboscope...
  • Page 23 FRANÇAIS GUIDE D’UTILISATION BRITEQ 21/84 BEAMBAR5+10-RGBW ®...
  • Page 24  Appuyez sur la touche [ENTER] : l’écran affiche la valeur (000-255) pour le BLEU. (Changez la valeur avec les touches ±)  Répétez cette procédure ‘jusqu’à obtenir les valeurs souhaitées. Les réglages sont automatiquement enregistrés. BRITEQ 22/84 BEAMBAR5+10-RGBW ®...
  • Page 25 Le projecteur suit immédiatement les instructions sans délai.  HALOGEN Le projecteur imite le comportement d’une lampe halogène (temps de réaction plus faible).  Une fois que l’option souhaitée s’affiche à l’écran, appuyez sur la touche [ENTER] pour l’enregistrer. BRITEQ 23/84 BEAMBAR5+10-RGBW ®...
  • Page 26  Utilisez les touches ↑/↓ pour sélectionner « YES/NO » (OUI/NON)  Appuyez sur [ENTER] pour confirmer.  SAVE est sélectionnée : les réglages actuels du menu de configuration sont mémorisés.  LOAD est sélectionné : des réglages mémorisés précédemment sont chargés. BRITEQ 24/84 BEAMBAR5+10-RGBW ®...
  • Page 27  Une fois que l’univers correct s’affiche à l’écran, appuyez sur la touche [ENTER] pour l’enregistrer. Remarque : les canaux DMX 512 de l’univers DMX sélectionné sont directement disponible sur la sortie DMX sans aucune autre configuration. BRITEQ 25/84 BEAMBAR5+10-RGBW...

  • Page 28: Installation Électrique

    Le micrologiciel de cette unité peut être mis à jour à l’aide d’un outil de mise à niveau spécial fonctionnant sous le système d’exploitation Windows®. (disponible séparément auprès de Briteq). Pour plus d’informations sur cette fonctionnalité, consultez le mode d’emploi de l’outil de mise à niveau et/ou notre site Web : www.briteq-lighting.com...
  • Page 29 DMX, du mode de canal, etc. devra donc s’effectuer comme d’ordinaire.  Grâce au nœud Art-Net interne, les 512 canaux de l’univers DMX sélectionné sont automatiquement convertis du format Art-Net à une sortie DMX : ils peuvent être utilisés pour contrôler d’autres appareils DMX : BRITEQ 27/84 BEAMBAR5+10-RGBW ®...

  • Page 30: Tableaux Dmx

    FRANÇAIS GUIDE D’UTILISATION TABLEAUX DMX Pour une compatibilité maximale les unités BEAMBAR5-RGBW et BEAMBAR10-RGBW sont dotés de plusieurs tableaux DMX identiques, pour garantir leur bon fonctionnement. Chaque modèle possède des tableaux DMX spécifiques. TABLEAUX DMX POUR LES UNITÉS BEAMBAR5-RGBW ET BEAMBAR10-RGBW Mode 03CH FX : tous les chenillards et couleurs préprogrammés peuvent simplement être rappelés.
  • Page 31 Valeur : Fonction : Remarques 000-255 Pixel 1 rouge (0 à 100 %) Pixel 1 vert (0 à 100 %) 000-255 Pixel 1 bleu (0 à 100 %) 000-255 000-255 Pixel 1 blanc (0 à 100 %) BRITEQ 29/84 BEAMBAR5+10-RGBW ®...
  • Page 32 Mode canal DMX 23CH/43CH : tous les projecteurs avec contrôle individuel + 3 canaux de fonctions spéciales Les canaux 1 à 23 sont identiques pour les deux projecteurs. Pour le BEAMBAR10-RGBW, les canaux 24 à 43 sont des contrôles individuels de pixel RVB supplémentaires.

  • Page 33: Fonctions Rdm / Configuration À Distance

     Le contrôleur DMX demande à chaque appareil RDM d’envoyer certaines données de base afin de déterminer les appareils connectés. Le projecteur répondra :  Nom de l’appareil : BEAMBAR5-RGBW ou BEAMBAR10-RGBW  Fabricant : Briteq ®...
  • Page 34 Angle du faisceau : 4,5° Dimensions : 440 x 182,5 x 160 mm Poids : 6,20 kg BEAMBAR10-RGBW Entrée d’alimentation secteur : 110 - 240 V AC, 50/60 Hz Consommation électrique : 180 W max. Fusible : 250 V T2A (verre de 20 mm)

  • Page 35: Voor Het Gebruik

    NEDERLANDS GEBRUIKSAANWIJZING GEBRUIKSAANWIJZING ® Hartelijk dank voor de aankoop van dit Briteq product. Lees voordat u dit apparaat in gebruik neemt deze gebruiksaanwijzing zorgvuldig door, om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid. EIGENSCHAPPEN ...

  • Page 36: Veiligheidsinstructies

     Het netsnoer dient altijd in perfecte staat te zijn. Schakel het apparaat onmiddellijk uit als het netsnoer is geplet of beschadigd. Het moet door de fabrikant, zijn vertegenwoordiger, of door een vergelijkbaar bevoegde persoon worden vervangen, om gevaar te vermijden. BRITEQ 34/84 BEAMBAR5+10-RGBW...
  • Page 37 Belangrijk: Kijk nooit rechtstreeks in de lichtbron! Gebruik het effect niet in aanwezigheid van personen die aan epilepsie lijden. BESCHRIJVING: Opmerking: De BEAMBAR5-RGBW is afgebeeld; de BEAMBAR10-RGBW is voorzien van identieke bedieningsorganen en aansluitingen. ® 1. LICHTNETINGANG: voorzien van origineel Neutrik PowerCON .
  • Page 38 GEBRUIKSAANWIJZING 11. BEUGEL: multifunctioneel en zeer stabiel ontwerp zowel voor plaatsing op de vloer als bevestiging aan een truss. Voorbereid voor de montage van omegabeugels, als optie leverbaar verkrijgbaar bij Briteq. De projector kan in elke willekeurige richting worden georiënteerd.
  • Page 39  25 CH: alle projectors individueel RGBW + master dimmer TE CONTROLEREN  30 CH: alle projectors individueel RGBW + master dimmer + stroboscoop kanaal  BEAMBAR10-RGBW modi:  03 CH FX: gecomprimeerde kanaalmodus, perfect voor snel instellen en gebruik.
  • Page 40 NEDERLANDS GEBRUIKSAANWIJZING BRITEQ 38/84 BEAMBAR5+10-RGBW ®...
  • Page 41  Druk de toets [ENTER]: het scherm geeft de geselecteerde pixel van 01 tot 05 (of 10) weer. (wijzigen met ± toetsen)  Druk de toets [ENTER]: het scherm geeft de waarde (050 - 255) voor ROOD aan. (wijzigen met ± toetsen) BRITEQ 39/84 BEAMBAR5+10-RGBW...
  • Page 42 DMX- signaal.  Druk zodra de juiste optie op het scherm wordt aangegeven de toets [ENTER] om hem op te slaan. Opmerking: zodra de ingang een DMX-signaal detecteert wordt de black-out- of freezemodus geannuleerd. BRITEQ 40/84 BEAMBAR5+10-RGBW ®...
  • Page 43  Zodra het juiste adres op de display wordt weergegeven, druk op de [ENTER]-knop om het op te slaan. Opmerking: een IP-adres in een Art-Net topologie begint meestal met 2.x.x.x of 10.x.x.x met een netmasker van 255.0.0.0. BRITEQ 41/84 BEAMBAR5+10-RGBW...

  • Page 44: Elektrische Installatie

    De firmware van dit apparaat kan worden opgewaardeerd door gebruik te maken van een speciaal hulpprogramma voor het opwaarderen met Windows® software. (apart verkrijgbaar bij Briteq). U kunt hierover meer informatie vinden in de gebruiksaanwijzing, het hulpprogramma voor opwaarderen en/of onze website: www.briteq-lighting.com...
  • Page 45 IP-adres, netmasker en het kiezen van het gewenste DMX-universum. BELANGRIJKE OPMERKING: deze projector heeft zowel een Ethernetingang als -uitgang, dus u kunt verschillende eenheden doorkoppelen. Het aantal eenheden in de keten moet echter tot ±10 eenheden BRITEQ 43/84 BEAMBAR5+10-RGBW...
  • Page 46  De DMX-controller stuurt een “identificatiecommando”, alle RDM-apparaten reageren en sturen hun uniek apparaat-ID.  De DMX-controller vraagt elk RDM-apparaat om bepaalde algemene gegevens zodat het kan identificeren welke apparaten zijn aangesloten. De projector antwoordt:  Apparaatnaam: BEAMBAR5-RGBW of BEAMBAR10-RGBW.  Fabrikant: Briteq®  Categorie: LED-dimmer  Firmware: x.x.x.x (firmwareversie van de projector) ...
  • Page 47 NEDERLANDS GEBRUIKSAANWIJZING DMX-OVERZICHTEN Zowel de BEAMBAR5-RGBW als de BEAMBAR10-RGBW zijn voor maximale compatibiliteit voorzien van diverse identieke DMX-tabellen, zodat ze gemakkelijk samen kunnen werken. Meer geavanceerde DMX- overzichten zijn specifiek voor elk model. DMX-TABELLEN VOOR ZOWEL DE BEAMBAR5-RGBW ALS DE BEAMBAR10-RGBW 03 KAN FX kanaalmodus: alle voorgeprogrammeerde chases en kleuren kunnen gemakkelijk weer worden opgeroepen.
  • Page 48 Pixel 5 (10) rood (0-100%) 22 (47) 000-255 Pixel 5 (10) groen (0-100%) Pixel 5 (10) blauw (0-100%) 23 (48) 000-255 24 (49) 000-255 Pixel 5 (10) - wit (0-100%) 25 (50) 000-255 Pixel 5 (10) master (0-100%) BRITEQ 46/84 BEAMBAR5+10-RGBW ®...
  • Page 49 NEDERLANDS GEBRUIKSAANWIJZING 23 KAN/43 KAN DMX-modus: alle projectors individueel + 3 kanalen voor speciale functies) Kanalen 1 tot 23 zijn voor beide projectors identiek; bij de BEAMBAR10-RGBW zijn kanalen 24 tot 43 zijn extra individuele RGB pixelaansturingen. … CH23 CH1 Functie …...
  • Page 50  Reinig met een zachte doek en gebruik hierbij normale reinigingsmiddelen voor glas.  Droog de onderdelen altijd zorgvuldig. Let op: Wij raden ten sterkste aan om het inwendig reinigen door gekwalificeerd personeel uit te laten voeren! BRITEQ 48/84 BEAMBAR5+10-RGBW ®...

  • Page 51: Specificaties

    5 x RGBW 15 W LED-ververssnelheid: 1200 Hz Bundelhoek: 4,5° Afmetingen: 440 x 182,5 x 160 mm Gewicht: 6,20 kg BEAMBAR10-RGBW Lichtnetaansluiting: AC 110V - 240V, 50/60Hz Opgenomen vermogen: 180 Watt max. Zekering: 250V T2A (20mm glas) Geluidaansturing: Ingebouwde microfoon...

  • Page 52: Vor Gebrauch

    DEUTSCH BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG ® Vielen Dank für den Kauf dieses Briteq -Produkts. Bitte lesen Sie diese Bedienungshinweise vor der Inbetriebnahme sorgfältig durch, um alle Möglichkeiten des Geräts voll nutzen zu können, sowie zu Ihrer eigenen Sicherheit. EIGENSCHAFTEN  Dieser Projektor ist die logische Weiterentwicklung unseres POWERPIXEL4+8-RGB! ...

  • Page 53: Sicherheitshinweise

    Netzkabel vom Hersteller, einem autorisierten Kundendienstmitarbeiter oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.  Lassen Sie das Netzkabel niemals mit anderen Kabeln in Berührung kommen!  Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein. BRITEQ 51/84 BEAMBAR5+10-RGBW ®...

  • Page 54: Beschreibung

    Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Das Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden. BESCHREIBUNG: Hinweis: Der BEAMBAR5-RGBW ist abgebildet und der BEAMBAR10-RGBW verfügt über identische Bedienelemente und Anschlüsse. ® 1. NETZEINGANG: Mit originalem Neutrik PowerCON ausgestattet.
  • Page 55  03CH FX: Komprimierter Kanalmodus, ideal für schnelle Einrichtung und Einsatz.  04CH RGB+DIM: Alle 5 Projektoren zusammen RGB + Hauptgerät Dimmer/Ton/Stroboskop Kanal  04CH RGBW:Alle 5 Projektoren zusammen RGBW  05CH: Alle 5 Projektoren zusammen RGBW + Hauptgerät Dimmer/Ton/Stroboskop Kanal BRITEQ 53/84 BEAMBAR5+10-RGBW ®...
  • Page 56  25CH: Alle Projektoren einzeln RGBW + Hauptgerät Dimmer MUSS ÜBERPRÜFT WERDEN  30CH: Alle Projektoren einzeln RGBW + Hauptgerät Dimmer + Stroboskop Kanal  BEAMBAR10-RGBW-Modi:  03CH FX: Komprimierter Kanalmodus, ideal für schnelle Einrichtung und Einsatz.  04CH RGB+DIM: Alle 10 Projektoren zusammen RGB + Hauptgerät Dimmer/Ton/Stroboskop Kanal ...
  • Page 57 DEUTSCH BEDIENUNGSANLEITUNG BRITEQ 55/84 BEAMBAR5+10-RGBW ®...
  • Page 58 Farbe zum Einstellen des Werts verwendet wird)  Sobald Sie den gewünschten Pegel eingestellt haben, speichern Sie ihn mit der Taste [ENTER]. Hinweis: Die Einstellung dieser Option hat KEINE Auswirkungen, wenn der Projektor als Slave oder im DMX-Modus verwendet wird. BRITEQ 56/84 BEAMBAR5+10-RGBW ®...
  • Page 59  Wenn die richtige Option auf dem Display angezeigt wird, speichern Sie sie mit der Taste [ENTER]. [NO DMX BEHAVIOR] Legt fest, wie der Projektor reagiert, wenn das DMX-Signal plötzlich verschwindet.  Drücken Sie die Taste [MODE] oder die Tasten ↑/↓, bis die gewünschte Funktion im Display angezeigt wird. BRITEQ 57/84 BEAMBAR5+10-RGBW ®...
  • Page 60 Aktuelle Einstellung im Menü Auto Lock Menu Aktuelle Einstellung im Menü Aktuelle Einstellung im Menü No DMX mode Freeze Freeze Aktuelle Einstellung im Menü Aktuelle Einstellung im Menü NO DMX blink Aktuelle Einstellung im Menü Aktuelle Einstellung im Menü BRITEQ 58/84 BEAMBAR5+10-RGBW ®...
  • Page 61  Drücken Sie die Taste [MODE] oder die Tasten ↑/↓, bis „FIRMWARE“ auf dem Display angezeigt wird. Die Firmware des Geräts kann über ein spezielles Aktualisierungswerkzeug mit Windows®-Software aktualisiert werden. (optional von Briteq erhältlich). Weitere Informationen hierzu finden Sie in der Bedienungsanleitung des Aktualisierungswerkzeugs bzw. auf unserer Website: www.briteq-lighting.com...

  • Page 62: Elektrische Installation

    ~ Pin3 = Positives Signal (+) - Pins 4 u. 5 werden nicht verwendet.  Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern, müssen Sie die Kette mit einem 90 Ω bis 120 Ω Abschlusswiderstand am Ende abschließen. Verwenden Sie niemals Y- BRITEQ 60/84 BEAMBAR5+10-RGBW...
  • Page 63  Der DMX-Controller sendet einen „Erkennungsbefehl“, alle RDM-Geräte reagieren und senden ihre eindeutige Geräte-ID.  Der DMX-Controller fragt jedes RDM-Gerät nach einigen grundlegenden Daten, so dass er weiß, welche Geräte angeschlossen sind. Der Projektor antwortet:  Gerätename: BEAMBAR5-RGBW oder BEAMBAR10-RGBW.  Hersteller: Briteq® BRITEQ 61/84 BEAMBAR5+10-RGBW ®...
  • Page 64 Daten sofort an alle Projektoren gesendet werden. Weitere Funktionen werden später hinzugefügt. DMX-GRAFIKEN Für maximale Kompatibilität haben sowohl der BEAMBAR5-RGBW als auch der BEAMBAR10-RGBW identische DMX-Tabellen, damit sie problemlos zusammenarbeiten können. Die erweiterten DMX-Tabellen sind spezifisch für jedes Modell.
  • Page 65 Alle Projektoren werden einzeln gesteuert CW 10000K 05CH (oder 10CH) CW 10000K Kanal DMX-Modus: Kanal: Wert: Funktion: Hinweise 000-255 Leuchtpunkt 1 (0-100 %) 000-255 Leuchtpunkt 2 (0-100 %) … Leuchtpunkt ... (0-100 %) 000-255 5/10 000-255 Leuchtpunkt 5/10 (0-100 %) BRITEQ 63/84 BEAMBAR5+10-RGBW ®...
  • Page 66 Leuchtpunkt 5 (10) Blau (0-100 %) 28 (58) 000-255 Leuchtpunkt 5 (10) Weiß (0-100 %) Leuchtpunkt 5 (10) Hauptgerät (0- 000-255 29 (59) 100 %) 000-034 Kein Stroboskop * 035-255 000-255 Leuchtpunkt 5 (10) Stroboskop 30 (60) langsam nach schnell BRITEQ 64/84 BEAMBAR5+10-RGBW ®...
  • Page 67 DEUTSCH BEDIENUNGSANLEITUNG 23CH/43CH Kanal DMX-Modus: Alle Projektoren einzeln + 3 Kanäle für spezielle Funktionen) Die Kanäle 1 bis 23 bei beiden Projektoren sind identisch. Bei BEAMBAR10-RGBW sind die Kanäle 24 bis 43 weitere einzelne RGB-Leuchtpunktsteuerungen. … CH23 CH1-Wert CH1-Funktion … CH43...
  • Page 68  Der DMX-Controller sendet einen „Erkennungsbefehl“, alle RDM-Geräte reagieren und senden ihre eindeutige Geräte-ID.  Der DMX-Controller fragt jedes RDM-Gerät nach einigen grundlegenden Daten, so dass er weiß, welche Geräte angeschlossen sind. Der Projektor antwortet:  Gerätename: BEAMBAR5-RGBW oder BEAMBAR10-RGBW  Hersteller: Briteq ®  Kategorie: LED-Dimmer ...

  • Page 69: Technische Daten

    5 x RGBW 15 W LED-Bildwiederholrate: 1200 Hz Abstrahlwinkel: 4,5° Abmessungen: 440 x 182,5 x 160 mm Gewicht: 6,20 kg BEAMBAR10-RGBW Netzspannung: AC 110V - 240V, 50/60Hz Leistungsaufnahme: 180 Watt max. Sicherung: 250V T2A (20mm Glas) Tonsteuerung: Eingebautes Mikrofon Ethernet Verbindungen: RJ45-Ein-/Ausgang DMX-Anschlüsse:...

  • Page 70: Características

    MANUAL DE INSTRUCCIONES MANUAL DE INSTRUCCIONES ® Gracias por comprar este producto de Briteq . Para aprovechar al máximo todas las posibilidades y por su propia seguridad, lea detenidamente este manual de instrucciones antes de comenzar a utilizar la unidad.

  • Page 71: Instrucciones De Seguridad

     ¡Nunca permita que el cable de alimentación haga contacto con otros cables!  Este proyector debe conectarse a tierra para cumplir con las normas de seguridad.  No conecte la unidad a un dispositivo de atenuación. BRITEQ 69/84 BEAMBAR5+10-RGBW...
  • Page 72 Importante: ¡Nunca mire directamente a la fuente de luz! No use efectos de luz en presencia de personas que padezcan de epilepsia. DESCRIPCIÓN: Nota: Se muestra en las imágenes el BEAMBAR5-RGBW. El BEAMBAR10-RGBW tiene los controles y conectores idénticos. ®...

  • Page 73: Menú De Configuración

     05CH: RGBW de todos los 5 proyectores juntos +canal atenuador maestro/audio/strobo  06CH: RGBW de todos los 5 proyectores juntos + atenuador maestro+ canal audio/strobo  05CH WW 3200K:proyectores individuales de 0-100% con 3200K de temperatura de color BRITEQ 71/84 BEAMBAR5+10-RGBW...
  • Page 74  Use los botones ↑/↓ para cambiar el valor.  Pulse el botón [ENTER]; la tasa de repetición (REP) de las series puede fijarse de 00 a 99.  Use los botones ↑/↓ para cambiar el valor. BRITEQ 72/84 BEAMBAR5+10-RGBW...
  • Page 75 ESPAÑOL MANUAL DE INSTRUCCIONES BRITEQ 73/84 BEAMBAR5+10-RGBW ®...
  • Page 76  Pulse el botón [MODE] o los botones ↑/↓ hasta que aparezca la pantalla la función deseada.  Pulse el botón [ENTER]: en la pantalla aparece la lente seleccionada de la 01 a la 05 (o 10). (cámbielo con los botones +/-) BRITEQ 74/84 BEAMBAR5+10-RGBW...
  • Page 77  Una vez que la opción correcta aparece en la pantalla, pulse el botón [ENTER] para guardarla. Nota: Tan pronto como la entrada vuelva a detectar una señal DMX, los modos BLACKOUT o FREEZE se anulan. BRITEQ 75/84 BEAMBAR5+10-RGBW ®...
  • Page 78  Una vez que se muestre en el visualizador la dirección correcta, presione el botón [ENTER] para guardarla. Observación: una dirección IP en la topología ArtNet empieza normalmente por 2.x.x.x o 10.x.x.x con 255.0.0.0 para la máscara de red. BRITEQ 76/84 BEAMBAR5+10-RGBW ®...

  • Page 79: Instalación Eléctrica

    El firmware de esta unidad se puede actualizar usando una herramienta especial de actualización con el sistema operativo Windows®. (disponible por separado desde Briteq). Puede encontrar más información al respecto en el manual del usuario de la herramienta de actualización y/o en nuestro sitio Web: www.briteq- lighting.com INSTALACIÓN ELÉCTRICA...
  • Page 80 Sin embargo, el número de unidades en una misma cadena está limitado a 10, para evitar retardos de señal indeseados. En instalaciones mayores debería usar la topología en ESTRELLA utilizando conmutadores Ethernet (o una combinación de ambos): BRITEQ 78/84 BEAMBAR5+10-RGBW...
  • Page 81 Art-Net a la salida DMX: podrán ser utilizados para controlar otro equipo DMX: CUADROS DMX Para la máxima compatibilidad entre la BEAMBAR5-RGBW y la BEAMBAR10-RGBW tiene varias tablas DMX idénticas de modo que puedan funcionar juntas. Tablas DMX más avanzadas son específicas para cada modelo.
  • Page 82 Verde (0-100%) 000-255 Azul (0-100%) 000-255 Azul (0-100%) 000-255 Atenuador maestro (0-100%) ENCENDIDO 000-004 Sensibilidad de audio: 191=baja ~ 200=alta 005-024 Control por sonido (7 colores) 025-034 ENCENDIDO Velocidad en aumento: 201=lenta ~ 247=rápida 035-255 Estrobo BRITEQ 80/84 BEAMBAR5+10-RGBW ®...
  • Page 83 27 (58) 000-255 28 (58) 000-255 Lente 5 (10) Blanco (0-100%) 29 (59) 000-255 Lente 5 (10) Maestra (0-100%) 000-034 Sin Estrobo * 035-255 de lento a 000-255 Estroboscopio de la Lente 5 30 (60) rápido (10) BRITEQ 81/84 BEAMBAR5+10-RGBW ®...
  • Page 84 Modo DMX de 23CH/43CH canales: todos los proyectores individualmente + 3 canales para funciones especiales) Los canales del 1 al 23 son idénticos en ambos proyectores, para el BEAMBAR10-RGBW los canales del 24 al 43 son los controles adicionales individuales de las lentes RGB.
  • Page 85 ID de dispositivo única.  El controlador DMX solicita a cada dispositivo RDM algunos datos básicos de este modo sabe qué dispositivos están conectados. El proyector responderá:  Nombre del dispositivo: BEAMBAR5-RGBW o BEAMBAR10-RGBW  Fabricante: Briteq ®...
  • Page 86 1200 Hz Ángulo del haz: 4,5° Tamaño: 440 x 182,5 x 160 mm Peso: 6,20 kg BEAMBAR10-RGBW Entrada de alimentación: CA 110V - 240V, 50/60Hz Consumo de potencia: 180 vatios máximo. Fusible: 250V T2A (cristal de 20mm) Control de sonido: Micrófono interno...
