5 Installation
Référence
Régulation
du schéma
0020253238
Régulateur
système
VRC 700
0020253239
Régulateur
système
VRC 700
Module
multi-fonc-
tions VR 70
0020259027
Régulateur
système
VRC 700
Module
multi-fonc-
tions VR 71
La pompe interne est réglée d'usine.
▶
Respectez un dimensionnement suffisant des raccorde-
ments et du ballon d'eau chaude sanitaire. (→ page 14)
▶
Sélectionnez une pompe de chauffage appropriée à l'ins-
tallation derrière la bouteille casse-pression.
▶
Branchez la pompe externe du circuit chauffage décou-
plé sur le connecteur X16 du circuit imprimé principal.
▶
Branchez la vanne 3 voies externe sur le connecteur X13
du circuit imprimé principal.
▶
Branchez le capteur de température de la bouteille
casse-pression sur le connecteur X41 du circuit imprimé
principal. Reportez-vous à la notice de la bouteille casse-
pression.
▶
Pour gérer le réchauffage du ballon, branchez un capteur
de température VR 10 ou un thermostat sur le connec-
teur relié au circuit imprimé principal.
Schéma électrique (→ page 48)
▶
Réglez le code diagnostic D.026 sur 2.
Codes diagnostic– vue d'ensemble (→ page 40)
5.1.3

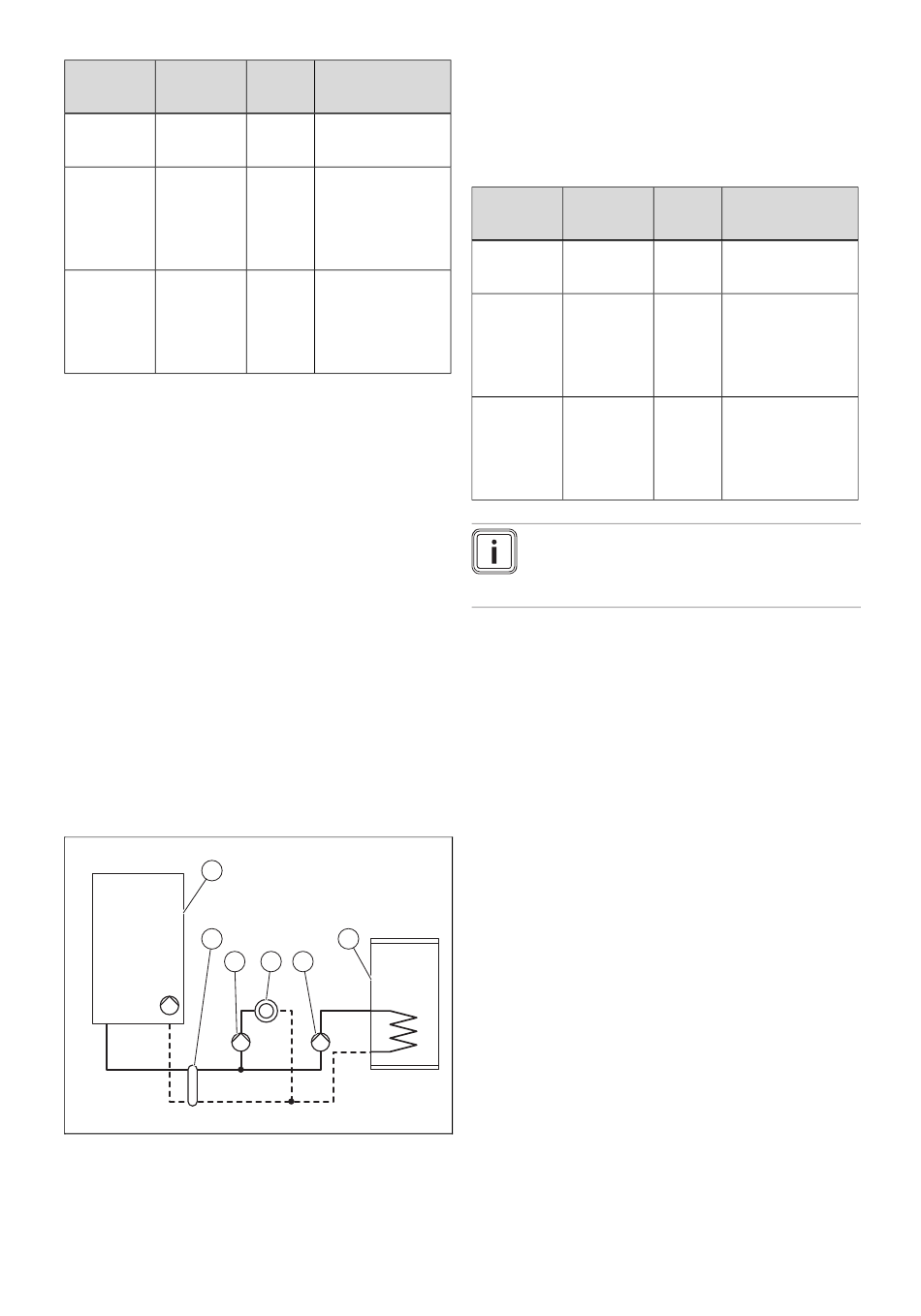

Schéma système type 3 : circuit chauffage
découplé + 1 ballon d'eau chaude sanitaire
découplé
1
2
3
1
Chaudière murale avec
pompe interne
2
Bouteille casse-pression
ou échangeur à plaques
12
Nombre
Câblage
de cir-
cuit
1
Reportez-vous à la
notice du régulateur
système.
2
Reportez-vous à la
notice du régulateur
système.
>3
Reportez-vous à la
notice du régulateur
système.
6
4
5
3
Pompe externe du cir-
cuit chauffage découplé
4
Circuit chauffage
5
Pompe externe du
circuit eau chaude
sanitaire découplé
Le produit peut commander un circuit chauffage découplé et
un ballon d'eau chaude sanitaire découplé.
Référence
Régulation
du schéma
0020259029
Régulateur
système
VRC 700
0020259030
Régulateur
système
VRC 700
Module
multi-fonc-
tions VR 70
0020259031
Régulateur
système
VRC 700
Module
multi-fonc-
tions VR 71
Remarque
L'exemple de schéma d'installation illustré en an-
nexe ne remplace pas une conception profession-
nelle correcte du système. (→ page 50)
La pompe interne est réglée d'usine.
▶
Respectez un dimensionnement suffisant des raccorde-
ments et du ballon d'eau chaude sanitaire. (→ page 14)
▶
Sélectionnez une pompe de chauffage appropriée à l'ins-
tallation derrière la bouteille casse-pression.
▶
Sélectionnez une pompe sanitaire adaptée au ballon
d'eau chaude sanitaire derrière la bouteille casse-pres-
sion.
▶
Branchez la pompe externe du circuit chauffage décou-
plé sur le connecteur X16 du circuit imprimé principal.
▶
Branchez la pompe du circuit eau chaude sanitaire dé-
couplé sur le connecteur X13 du circuit imprimé principal.
▶
Branchez le capteur de température de la bouteille
casse-pression sur le connecteur X41 du circuit imprimé
principal. Reportez-vous à la notice de la bouteille casse-
pression.
▶
Pour gérer le réchauffage du ballon, branchez un capteur
de température VR 10 ou un thermostat sur le connec-
teur relié au circuit imprimé principal.
Schéma électrique (→ page 48)
▶
Réglez le code diagnostic D.026 sur 2.
Codes diagnostic– vue d'ensemble (→ page 40)
Notice d'installation et de maintenance ecoTEC plus 0020261147_01
6
Ballon eau chaude
sanitaire
Nombre
Câblage
de cir-
cuit
1
Reportez-vous à la
notice du régulateur
système.
2
Reportez-vous à
l'annexe.
>3
Reportez-vous à la
notice du régulateur
système.
