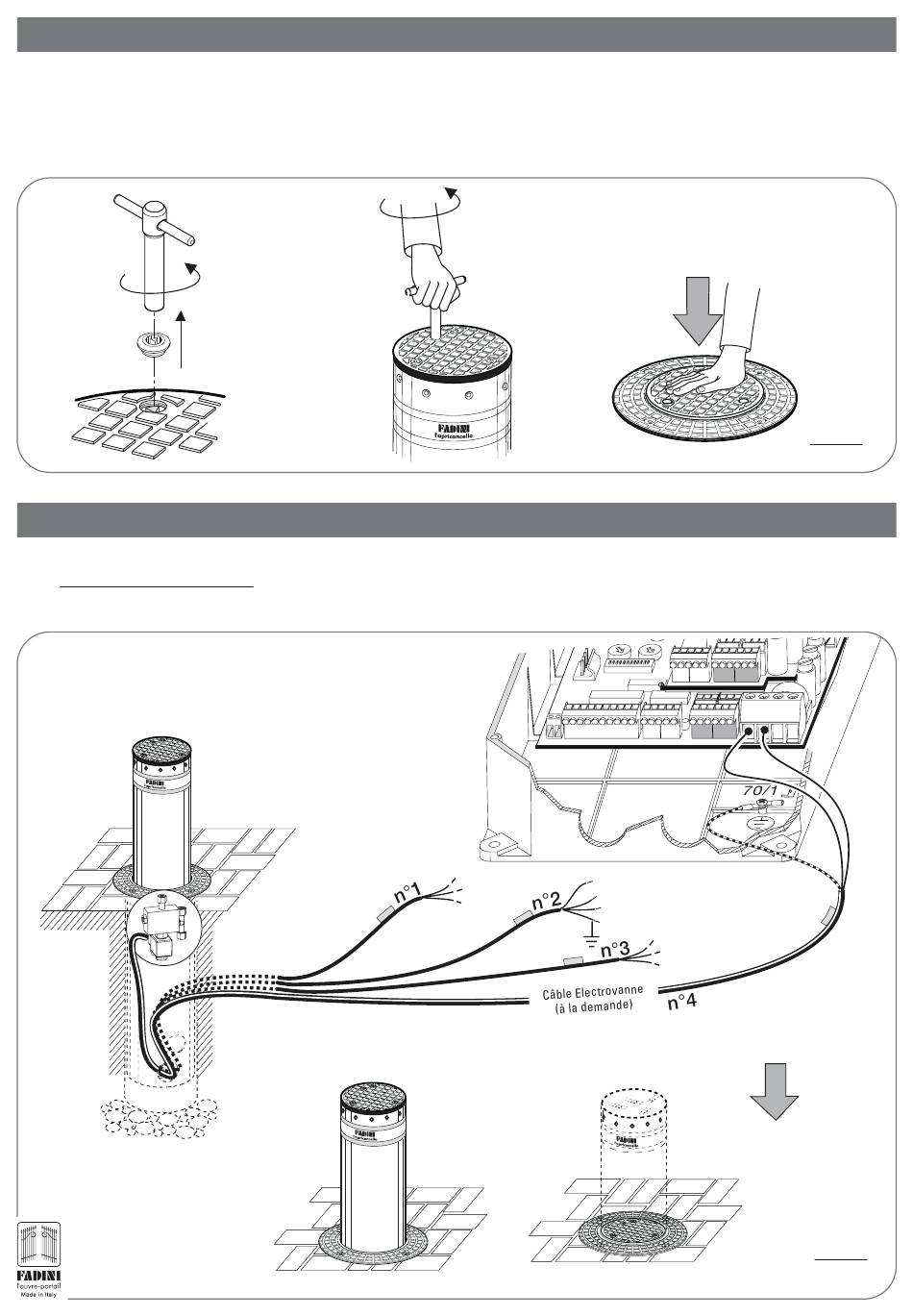

OPERATIONS DE DEVERROUILLAGE MANUEL DE LA BORNE ESCAMOTABLE

La barrière est équipée d'un système de déverrouillage pour la descente manuelle de la borne. Une clé universelle à évidure triangulaire,
fournie en standard, permet d'énlever le bouchon de protection et de déverrouiller la borne escamotable, qui descend au niveau du
sol sur simple pression de la main. Fig.19.
Lorsque la borne est descendue à la main, elle ne remonte que si vous donnez une impulsion de commande en présence d'alimentation
électrique.

STRABUC 918 AVEC ELECTROVANNE

Sur la version avec Electrovanne, le déverrouillage Manuel n'est pas nécessaire car si la borne escamotable n'est pas sous tension, la
borne descend toute seule jusqu'au niveau du sol. Pour faire fonctionner l'électrovanne, brancher les fils du câble électrique marqué
ELECTROVANNE (n°4) provenant du Strabuc, directement sur les bornes 22 et 23 du programmateur Elpro S40 (Fig. 20).
®
14
Strabuc 918 avec Electrovanne
(à la demande)
Alimentation
électrique: la
borne est
montée
Enfiler et tourner la Clé
de déverrouillage
63 64 65 66
Elpro S40
1 2 3 4 5 6 7 8 9
Câble
Fin de course
Descente manuelle de la
borne
60 61
26 27 28 29 30 31 32 33 34 35 36
26 27 28 29 30
31 32 33 34 35 36
22 23 24 25
11 12 13 14 15 16 17 18 19 20 21
22 23 24 25
11 12 13 14 15 16 17 18 19 20 21
Câble Alimentation
Centrale
Câble Tension LED
Coupure d'alimentation
électrique :
elle descend toute
seule
FIG. 19
51 52 53
FIG. 20
