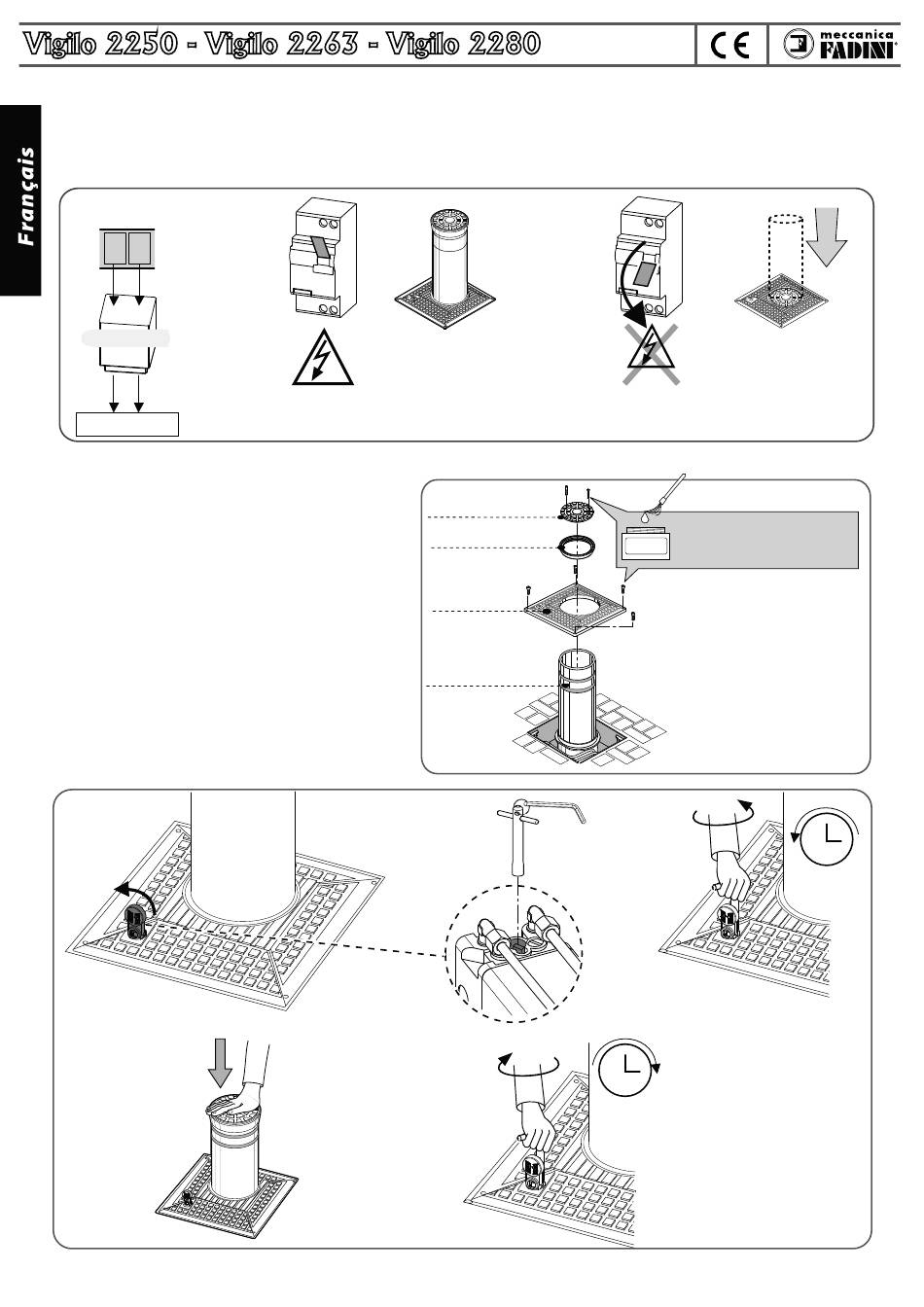

VERSION VIGILO AVEC ELECTROVANNE

Les versions du VIGILO avec électrovanne n'ont pas nécessité du déverrouillage manuel, car en cas de coupure du courant
électrique, la borne se baisse seule à niveau du sol. Afin de permettre le fonctionnement de l'Electrovanne, il faut brancher les
fils du câble électrique étiqueté «ELECTROVANNE» qui arrive de la borne escamotable, à travers le Stabilisateur, directement
aux bornes 22 et 23 du programmateur Elpro S40.
VIGILO avec
électrovanne
22 23
STABILISATEUR
ELECTROVANNE

FERMETURE AU SOL - PLAQUE DE COUVERTURE

- Fermez la Plaque de couverture avec les quatre vis.
- Etant donné que vous devez monter la Colonne
escamotable pour faciliter les opérations de fermeture
du Couvercle de la colonne avecle Joint, donnez une
impulsion de commande (en codifiant un émetteur
avec votre récepteur radio ou avec un sélecteur à clé)
pourfaire monter la colonne escamotable.

OPERATIONS DE DEVERROUILLAGE MANUEL

En cas de panne de courant, vous pouvez abaisser
manuellement la colonne en suivant les instructions
de la fig.14.
1)
4)
FAD INI
l'apric ancel
lo
=
VIGILO avec électrovanne
230V
Couvercle
de la colonne
Joint en
caoutchouc
Plaque de
couverture
Borne
escamotable
2)
Introduisez la clé de
déverrouillage dans
le logement
Poussez pour
abaisser manuellement
la colonne
NO
FAD INI
l'apri cance
llo
12
11
10
9
5)
8
7
6
- 34 -
=
VIGILO avec électrovanne
230V
IMPORTANT:
NOUS VOUS CONSEILLONS DE
GRAISSE
LUBRIFIER TOUTES LES VIS DE
FIXATION AVEC DE LA GRAISSE
3)
9
Déverrouillez le circuit
hydraulique en faisant faire
un tour à la clé de
déverrouillage en sens
1
2
contraire ausens des
3
aiguilles d'une montre
4
5
Verrouillez le circuit hydraulique
en faisant tourner la clé de
déverrouillage en sens horaire
(serrer)
fig.12
fig.13
12
11
1
2
10
3
8
4
7
5
6
fig.14
