fadini STRABUC 918 Notice D'instructions

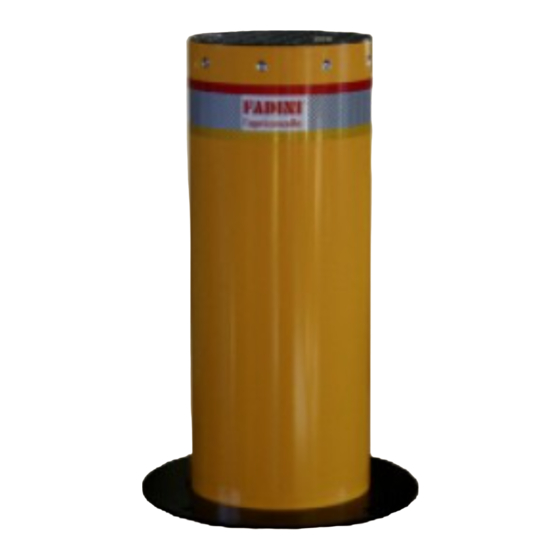

Borne escamotable automatique cylindrique
Masquer les pouces Voir aussi pour STRABUC 918:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
STRABUC 918
Borne escamotable automatique cylindrique
Automation hydraulique conforme aux Normes
Avec Coffrage perdu à sceller dans le ciment
Version avec borne peinte et inox
F
Notice d'instructions

Publicité

Table des Matières
loading

Manuels Connexes pour fadini STRABUC 918

Sommaire des Matières pour fadini STRABUC 918

  • Page 1 STRABUC 918 Borne escamotable automatique cylindrique Automation hydraulique conforme aux Normes Avec Coffrage perdu à sceller dans le ciment Version avec borne peinte et inox Notice d’instructions...

  • Page 2: Instructions A Suivre Avant D'installer L'automation

    - Vérifier si l’alimentation électrique du secteur et la tension arrivant au moteur électrique sont égales à 230V±10% à 50Hz. - Le moteur intérieur de la barrière de passage Strabuc 918 doit être alimenté à travers des câbles électriques de 1,5 mm de section pour une distance maximum de 50 mètres.
  • Page 3 Vérin hydraulique 20 µF Robinet de déverrouillage Condensateur de 20µF manuel pour extérieur - séparé - Profil du Strabuc 918 Câbles électriques des usagers - Fin de course FIG. 1 - Alimentation Centrale 230V 10 mètres FIG. 2 - Tension vers les LED 230V et vers avertisseur sonore (à...
  • Page 4 17 - Signalisation routière de danger automatisation en mouvement 18 - Photocellule projecteur encastrable Polo 44 19 - Feu de signalisation bicolore 20 - Antenne murale Birro A8 21 - Coffrage perdu du Strabuc 918 à cimenter dans le sol (en standard) FIG. 3 ®...

  • Page 5: Important

    Ø405 - Faire une excavation de 80x80 cm de longueur et 1,20 m de profondeur dans le site où sera installé le Strabuc 918 : ces dimensions sont suffisantes pour enfiler et cimenter le Coffrage Perdu à niveau du sol (Fig. 5).
  • Page 6 ATTENTION: nous vous conseillons d’évaluer soigneusement la distance entre le Strabuc 918 installé et le programmateur Elpro S40: lorsque le Strabuc 918 est enfilé et fixé, tous les câbles électriques doivent se poser au fond du Coffrage perdu et rester libres. Si la distance est plus grande, vous devez réaliser des rallonges ayant des raccords hermétiques (à l’aide des boîtes de jonction) à...
  • Page 7 PREDISPOSIZIONE DEGLI ACCESSORI DI SICUREZZA E DI COMANDO PREPARATION DES ACCESSOIRES DE SECURITE ET DE COMMANDE Tous les accessoires de sécurité et de commande doivent être montés conformément aux cotes minimum de la Strabuc 918 afin de garantir le bon fonctionnement de l’installation.
  • Page 8 électronique et réaliser les branchements électriques (illustrés par la fig. 10), en ne branchant qu'un seul Strabuc 918. Il est essentiel de brancher un condensateur de 20µF (fourni) sur les bornes A et B, placées au-dessus des bornes 16-18 (position 1 sur la carte).
  • Page 9 Le programmateur Elpro S40 doit être installé dans son boîtier de protection dans un lieu sans humidité ou, s’il y a d’autres éléments nécessaires au fonctionnement des accessoires de commande et de sécurité, installer le tout dans une armoire certifiée à usage extérieur (non fournie par l’entreprise de construction).
  • Page 10 PROGRAMMATEUR JUSQU’A 4 BORNES ESCAMOTABLES AVEC OU SANS FIN DE COURSE Description générale: Le programmateur électronique à microprocesseur Elpro S40 permet de gérer jusqu'à quatre bornes escamotables de la série Strabuc. Alimenté en 230V monophasé, il est conforme aux normes de sécurité Basse Tension BT 93/68/CE et Compatibilité Electromagnétique EMC 93/68/CE ;...
  • Page 11 - phase 19 20 21 Fin de course M2 Contacteur à clé Prit 19 13 14 15 Photocellule Interrupteur Photocellule magnétothermique différentiel du type 0,03 A à sensibilité élevée Photocellules intérieures Photocellules = Strabuc 918 = FIG. 13 extérieures ®...
  • Page 12 à l'Elpro S40. IMPORTANT: Pour que l’installation soit parfaitement sûre, nous vous conseillons de monter une spire magnétique à ® l’entrée et une à la sortie de la route dont vous voulez interdire l’accès avec le Strabuc 918 (page 13).
  • Page 13 3,0 mètres max 5,0 mètres FIG. 17 Vue du schéma de positionnement des spires par rapport au Strabuc 918 Les branchements électriques des Détecteurs sur le Programmateur Elpro S40 sont illustrés par la Fig. 18. Détecteur de masses métalliques à la Sortie...

  • Page 14: Operations De Deverrouillage Manuel De La Borne Escamotable

    FIG. 19 63 64 65 66 STRABUC 918 AVEC ELECTROVANNE 51 52 53 Sur la version avec Electrovanne, le déverrouillage Manuel n’est pas nécessaire car si la borne escamotable n’est pas sous tension, la borne descend toute seule jusqu’au niveau du sol. Pour faire fonctionner l’électrovanne, brancher les fils du câble électrique marqué...

  • Page 15: Premieres Manœuvres De Fonctionnement Du Strabuc 918

    FIG. 23 RESISTANCE A LA CHARGE STATIQUE On considère comme charge statique agissant sur le Strabuc 918, avec la borne totalement descendue, le poids qu’un camion de 20˙000 Kg exerce en étant stationné dessus ou en passant sur la borne escamotable.
  • Page 16 - Appareils électroniques et systèmes de sécurité: un contrôle d’entretien tous les mois. Le concept de MECCANICA FADINI se fonde toujours sur la garantie de la qualité des produits et sur l’existence d’un système de CONTROLE TOTAL DE LA QUALITE, afin de garantir des niveaux de qualité...
