480191220UMV

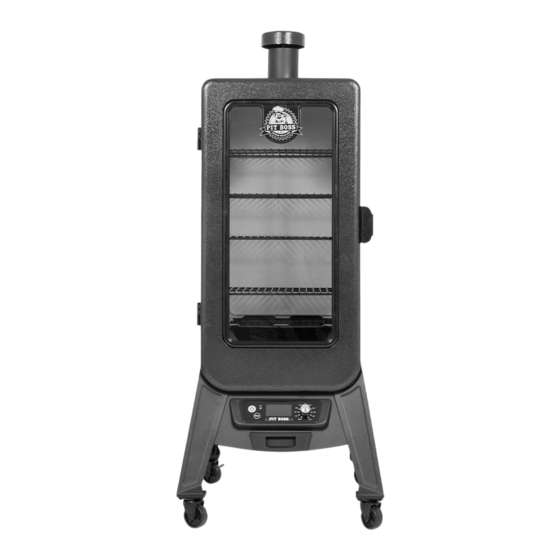

3 SERIES / 3 SÉRIE / SERIE 3 / 3 SERIE / 3 SERIE
WOOD PELLET VERTICAL SMOKER
IMPORTANT, READ CAREFULLY, RETAIN FOR
FUTURE REFERENCE. MANUAL MUST BE
READ BEFORE OPERATING!
FUMOIR VERTICAL À GRANULÉS DE BOIS
IMPORTANT, PRENEZ CONNAISSANCE DE
CE DOCUMENT ET CONSERVEZ-LE POUR
RÉFÉRENCE ULTÉRIEURE. VOUS DEVEZ LIRE
CE GUIDE AVANT D'UTILISER LE BARBECUE!
AHUMADOR VERTICAL DE PELLAS DE MADERA
IMPORTANTE, LEA DETENIDAMENTE,
CONSERVE PARA REFERENCIA FUTURA. ¡DEBE
LEER EL MANUAL ANTES DE LA OPERACIÓN!
ASSEMBLY AND OPERATION
/ ASSEMBLAGE ET FONCTIONNEMENT / MONTAJE Y OPERACIÓN
/ MONTAGE UND BETRIEB / ASSEMBLAGGIO E FUNZIONAMENTO
WARNING: Please read the entire manual before installation
and use of this electric, pellet fuel-burning appliance.
Failure to follow these instructions could result in property
damage, bodily injury or even death. Contact local building
or fire officials about restrictions and installation inspection
requirements in your area.
AVERTISSEMENT : Veuillez lire l'intégralité du manuel avant
l'installation et l'utilisation de cet appareil électronique à
granules. Le non-respect de ces instructions peut entraîner
des dommages aux biens, des blessures ou même la
mort. Communiquez avec les autorités locales en matière
d'incendie et de bâtiment concernant les restrictions et les
exigences d'installation dans votre région.
ADVERTENCI: Lea el manual completo antes de instalar
y utilizar este aparato eléctrico para quemar pellets de
combustible. Incumplir estas instrucciones podría causar
daños materiales, lesiones corporales, e incluso la muerte.
Consulte a sus funcionarios locales de construcción y control
de incendios para informarse sobre las restricciones y los
requisitos de inspección de instalaciones en su región.
WARNUNG: Bitte lesen Sie das gesamte Handbuch, bevor
Sie dieses elektrische Pellet-Brennstoffgerät installieren und
verwenden. Die Nichtbeachtung dieser Anweisungen kann zu
Sachschäden, Körperverletzungen oder sogar zum Tod führen.
Wenden Sie sich an das örtliche Bauamt oder die Feuerwehr,
um Informationen zu Einschränkungen und Anforderungen
für die Installationsinspektion in Ihrer Region zu erhalten.
VVERTENZA: Lettere integralmente il manuale prima di
installare e utilizzare questa apparecchiatura elettrica di
combustione a combustibile pellet. L'inosservanza delle
presenti istruzioni potrebbe determinare danni alle cose,
lesioni personali e perfino la morte. Rivolgersi alle autorità
locali competenti per l'edilizia o gli incendi sulle restrizioni e i
requisiti di installazione e ispezione nella propria zona.
MODEL / MODÈLE / MODELO/ MODELL / MODELLO : PBV3PU1
PART / PIÈCE / PARTE/ TEIL / PARTE : 10601
HOLZPELLET-VERTIKAL SMOKER
WICHTIG! SORGFÄLTIG AUFBEWAHREN
UND ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHREN. HANDBUCH MUSS VOR
INBETRIEBNAHME GELESEN WERDEN!
AFFUMICATORE VERTICALE A PELLET DI LEGNO
IMPORTANTE, LEGGERE ATTENTAMENTE,
CONSERVARE PER FUTURA CONSULTAZIONE.
IL MANUALE DEVE ESSERE LETTO PRIMA DI
METTERE IN FUNZIONE!
For outdoor and household use only. Not for commercial use.
Réservé à l'usage extérieur et résidentiel uniquement. Non destiné à un usage commercial.
Solo para uso en exteriopres y en el hogar. No es para uso comercial.
Nur für den Gebrauch im Freien und für den Haushaltsgebrauch. Nicht für den kommerziellen Gebrauch
Esclusivamente per l'impiego domestico all'aperto. Non destinato all'uso commerciale
