3.4.
Principe de mesure
3.4.1.

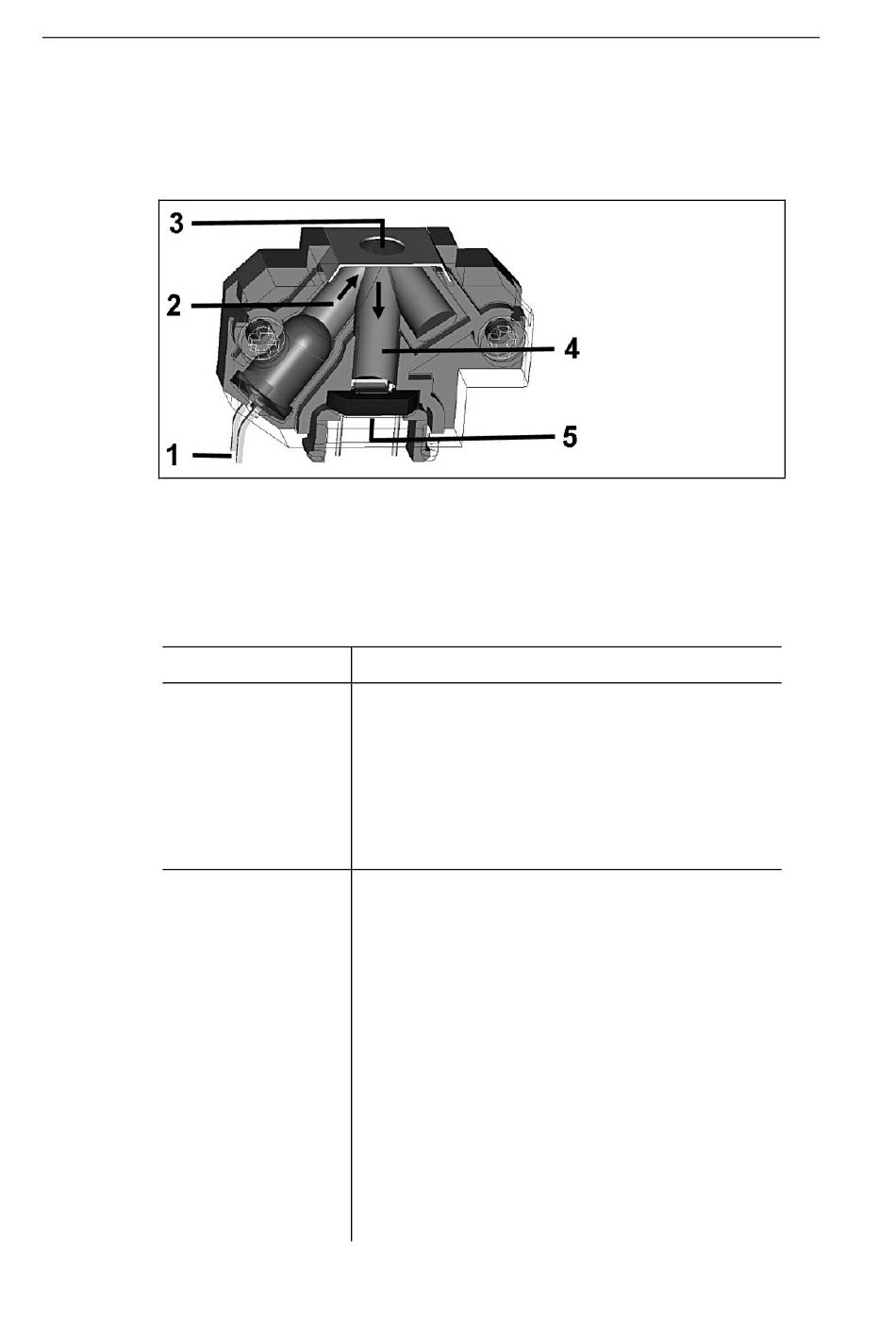

Systèmes de capteurs
1 LED blanche
2 Lumière
3 Papier filtrant chargé
4 Lumière réfléchie
5 Capteur optique (photodiode)
Composant
Capteur optique
(photodiode et
LED blanche)
Capteur de
pression
différentielle /
Capteur de
température
Traitement
La LED blanche émet de la lumière avec
une intensité définie sur la tache de suie.
La photodiode détermine le noircissement
du papier au moyen de l'intensité de la
lumière réfléchie. Plus la quantité de suie
déposée sur le papier filtrant est
importante, mois la lumière est réfléchie.
Le capteur de pression différentielle
détermine le volume des échantillons dans
les conditions ambiantes.
La pression atmosphérique dépend de
l'altitude et de la météo (région à haute-/
basse-pression). L'altitude actuelle (avec
une précision de ± 200 m) doit être saisie
manuellement dans le testo 338. Le volume
des échantillons déterminé par le capteur
de pression différentielle permet de calculer
le volume des échantillons dans les
conditions de référence sur la base de
l'altitude et de la température mesurée par
l'appareil.
3 Description
11
