Käyttö- ja asennusohje HELO Roxx Trend
2.10

Asennuksen eri vaiheet

Kun säätöjalat ovat kierrettynä sisään, kiukaan seinätelineen
kiinnityskorkeus on 750 mm lattiasta. Säätöjaloissa on 15 mm
säätövara siltä varalta, että lattia on kalteva.
Tarkasta seinäkiinnityksen jälkeen, että molemmat säätöjalat
ovat tasaisesti lattiaa vasten.
Seinään tulevan telineen reikien välinen mitta on 240 mm.
Seinäkiinnityksen osat:
- kiukaan lukituspalat (A) 2 kpl
- seinäkiinnike (B)
- peltiruuvi 4,2 x 13 mm 2 kpl
- kansiruuvi 6 x 40 mm
Pujota kiukaan lukituspalat (A) kiukaan takalevyssä oleviin
aukkoihin niin, että sisään menevä osa kääntyy ylöspäin.
Kiinnitä seinäteline (B) seinään niin päin, että reiät joihin
lukituspalat kiinnitetään tulevat ylöspäin. Teline voidaan
kiinnittää myös suoraan kiukaaseen.
Merkitse ruuvien paikat seinään etukäteen ja poraa
tarvittaessa
pienet esireiät, jonka jälkeen kiinnitä kiuas mukana
tulevilla ruuveilla seinään.

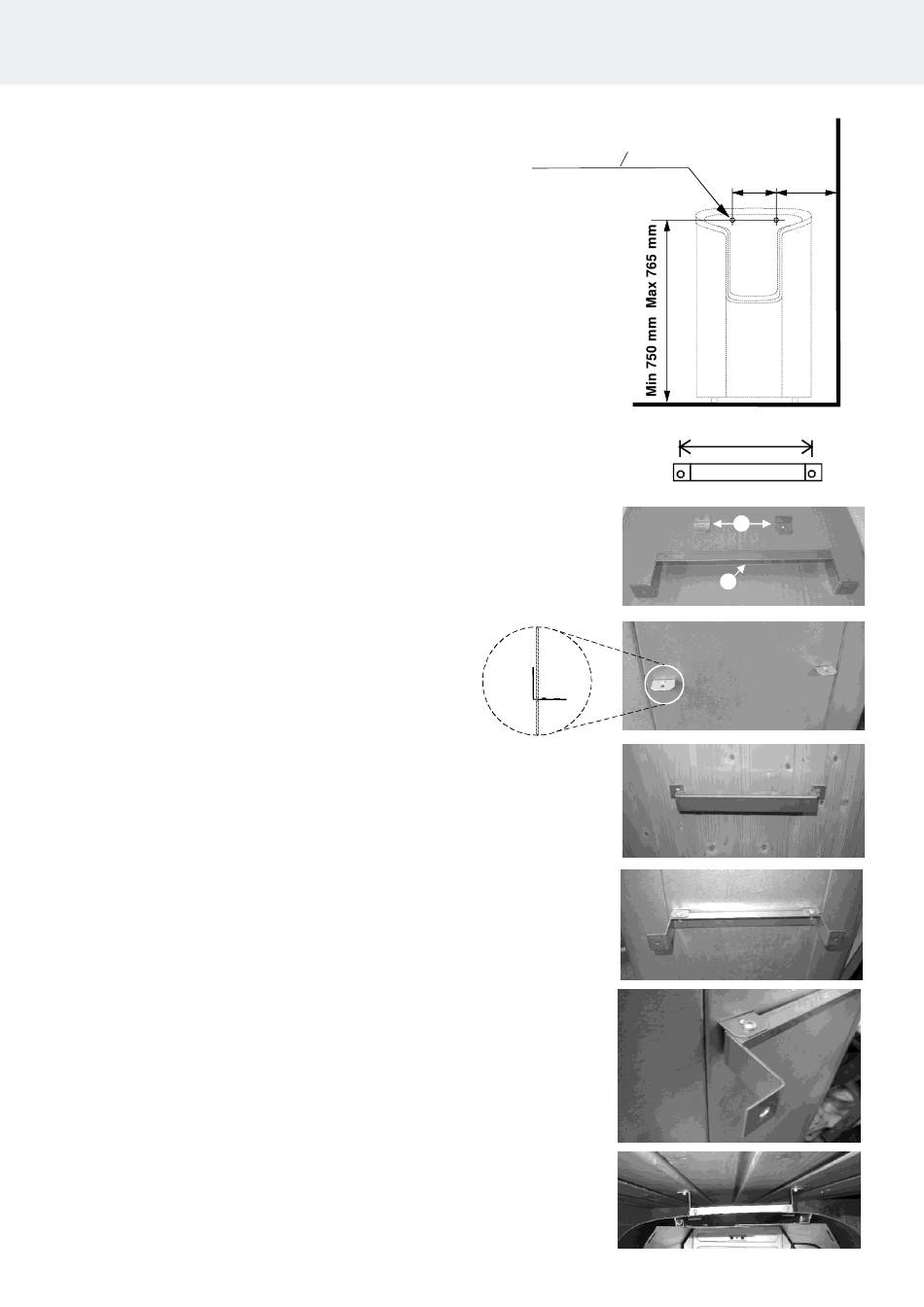

Kuvassa näkyy, miten seinätelineen tulee olla
kiinnitettynä kiukaaseen.
Kiukaassa olevat osat kiinnitetään peltiruuveilla
seinätelineeseen.
Kuva 3 Kiukaan asennus seinätelineeseen
1 kpl
2 kpl
Poran halk. o 3,5 mm
