Manuale di installazione e uso HELO ROXX Trend
2.13 Collocazione della scatola dei collegamenti per il cavo di
collegamento nella cabina sauna
A = Spazio libero di sicurezza minimo specificato
1. Posizione consigliata per la scatola dei collegamenti
2. In questa zona si consiglia l'uso di una scatola in Silumin
3. Questa zona deve essere evitata. Usare sempre una scatola in Silumin.
In altre zone, usare una scatola e cavi resistenti alle alte temperature (rispettivamente T 125 °C e T 170 °C).
La scatola dei collegamenti deve essere libera da ostacoli. Durante l'installazione della scatola dei
collegamenti nelle aree 2 o 3, fare riferimento alle istruzioni e ai regolamenti del fornitore elettrico locale.

2.14 Controllo remoto

II Riscaldatore di vapore può essere controllato in remoto collegando un contattore chiuso, che può essere attivato
mediante impulsi (1 sek) ai connettori 3 e 4 di un circuito RJ10. La dimensione del cavo consigliata è 24 o 26 AWG. La
lunghezza massima di un cavo da 24 AWG è di 200 m in caso di un controller Trend. La lunghezza massima di un cavo
da 26 AWG è di130 m in caso di un controller Trend..

2.15 Connettori RJ 10 del circuito

N.B.: un collegamento errato può rompere il circuito.
Sensore aggiuntivo (NTC)
Pin 1
Pin 2 NTC 10 KOhm
Pin 3 NTC 10 KOhm
Pin 4
Sensore (Sec/NTC)
Pin 1 Finecorsa
Pin 2 NTC 10 KOhm
Pin 3 NTC 10 KOhm
Pin 4 Finecorsa
Tabella 3 Schema dei collegamenti RJ10
A
3.
3.
2.

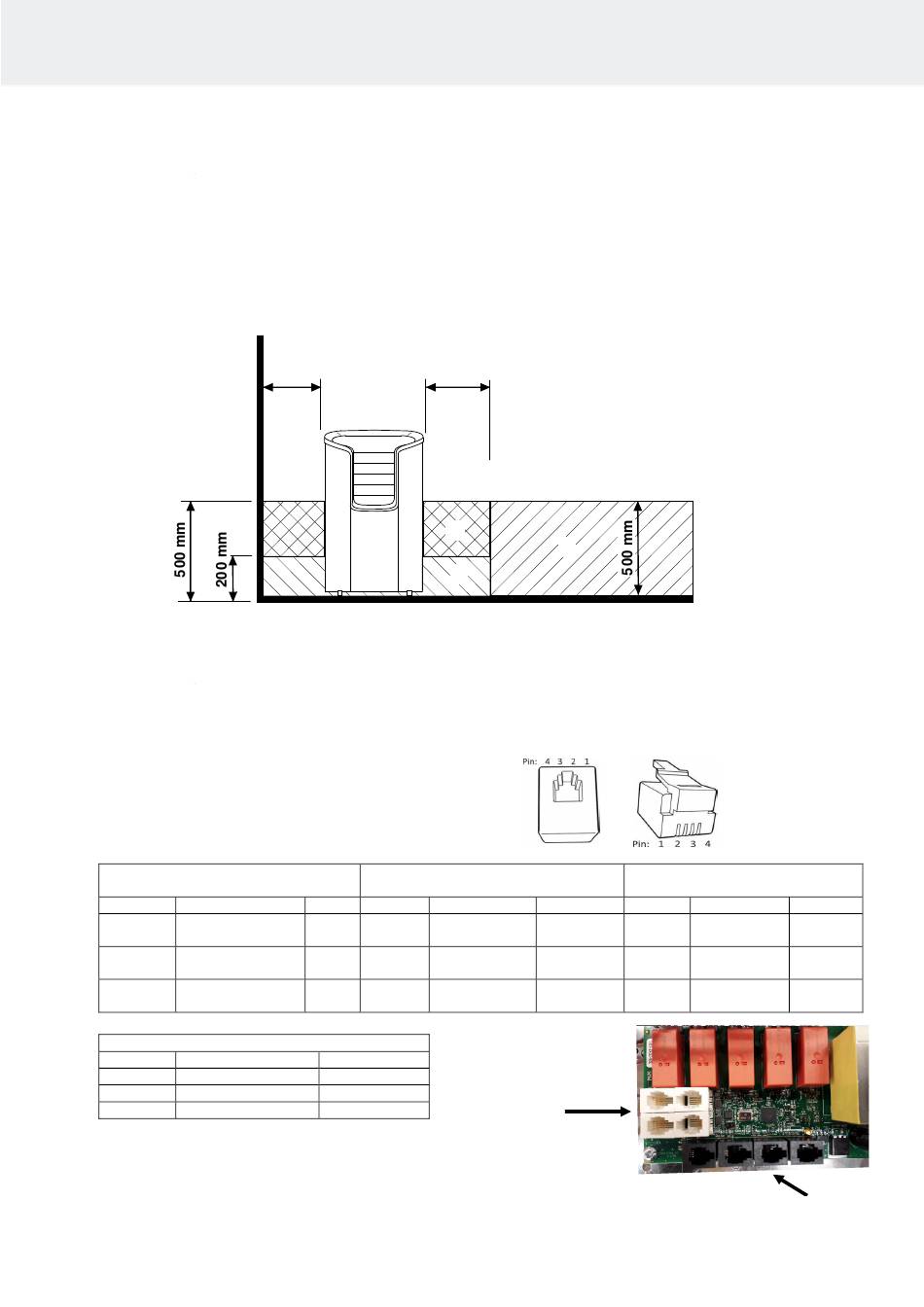

Figura. 4 Collocazione della scatola dei collegamenti
Interruttore di controllo remoto
(interruttore esterno)
Pin 1
3,3 V Pin 2
CPU Pin 3
l'interruttore
Pin 4
l'interruttore
GND (Terra)
3,3 V
CPU
Connettori RJ-10 del
10 V
pannello di controllo
Figura 5 . Ordine dei connettori RJ 10. Sensore, interruttore porta,
A
1.
2.
Verso GND (jord)
Verso 12 VDC
controllo remoto, NTC aggiuntivo
Interruttore porta
Pin 1
Pin 2 LED di GND
allarme (Terra)
Pin 3 Interruttore GND
porta (Terra)
Pin 4 Interruttore 12 VDC
porta
