Manuale di installazione e uso HELO ROXX Trend
2.18 immagine Principio quando RA 31 è usato come pannello di controllo
Riscaldatore
Circuito
Riscaldatore
OLEA 99
Circuito
Sensore OLET 31

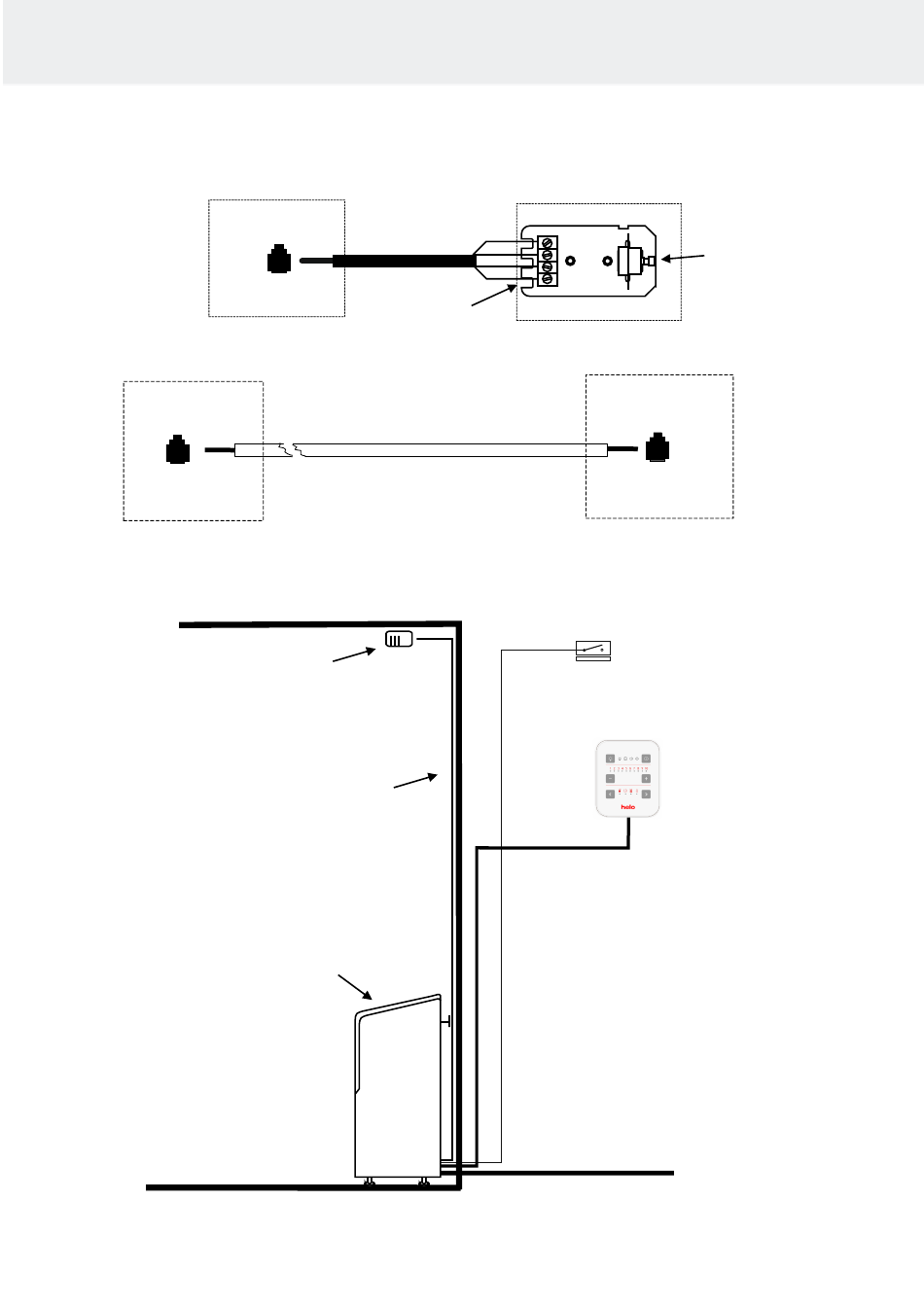

Figura 9 Principio quando RA-31 Trend è usato come pannello di controllo
OLEA 99
1 = blu
2 = bianco
3 = rosso
4 = giallo
Cavo di interconnessione RJ10
Silicone 4 x 0,25 mm²
Riscaldatore
Sensore OLET 31
4
3
2
1
Panelli di controllo
RA 31 Premium
Interruttore porta
Panelli di controllo
RA-31 Premium
N.B.:
vedere istruzioni di
installazione più dettagliate
nelle istruzioni per l'uso del
pannello di controllo
Alimentazione elettrica
230V – 240V 1N~/ 2~
230V 3~
400V – 415V 3N~
13
Finecorsa,
ritorno,
conferma
