Installations- och bruksanvisning HELO Roxx Trend

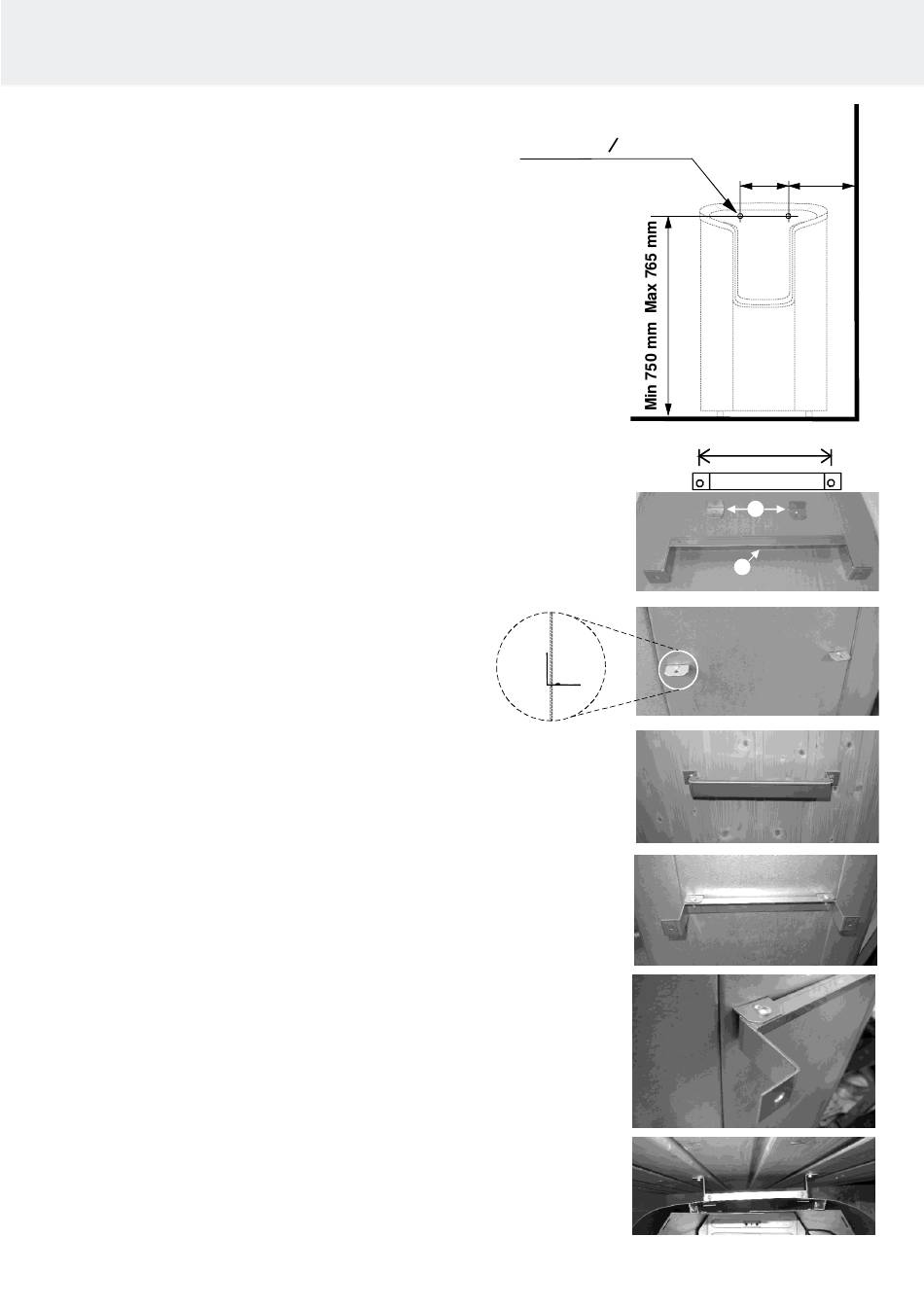

2.10 Olika installationsskeden

När de justerbara fötterna har skruvats in är höjden på aggregatets
väggställning 750 mm från golvet.
De justerbara fötterna har en justermån på 15 mm för en eventuell
lutning i golvet. När aggregatet har installerats på väggen
kontrollerar du att de justerbara fötterna ligger jämnt mot golvet.
Avståndet mellan hålen i väggställningen är 240 mm.
Väggställningens delar:
- aggregatets låsstycken (A) 2 st.
- fäste (B)
- plåtskruv 4,2 x 13 mm
- däckskruv 6 x 40 mm
Trä in aggregatets låsstycken (A) i öppningarna på aggregatets
bakre plåt så att den inskjutna delen vänds uppåt.
Fäst väggställningen (B) i väggen så att hålen för låsstyckena
är uppåt. Ställningen kan också fästas direkt i aggregatet.
Märk in skruvhålen på väggen och förborra vid behov små hål.
Fäst aggregatet därefter på väggen med de medföljande
skruvarna.
Bilden visar hur väggställningen ska fästas i aggregatet.
Aggregatets låsstycken fästs i väggställningen med plåtskruvar.
Bild 3. Placering av aggregatet i väggställningen
1 st.
2 st.
2 st.
Borr diam. o 3,5 mm
8
Min.
240 240 mm
2 4 0 m m
240mm
A
B
