Collegamento a un videoregistratore digitale
Le istruzioni seguenti illustrano la modalità di connessione ai seguenti videoregistratori
digitali (DVR):
–
–
–
12.1
Collegamento a DiBos 8
Il collegamento a DiBos richiede i seguenti componenti hardware:
–
–
–
–
Collegamento di DiBos 8:
1.
NOTA!
Due o più sottosistemi: effettuare il collegamento SCSI dopo aver modificato l'ID SCSI del
i
secondo sottosistema e di quelli aggiuntivi.
Date le specifiche SCSI 3, si raccomanda di non creare collegamenti a catena tra più di 3
sottosistemi (lunghezza cavo: massimo 12 m).
Il DVA-08E non supporta il collegamento a catena.

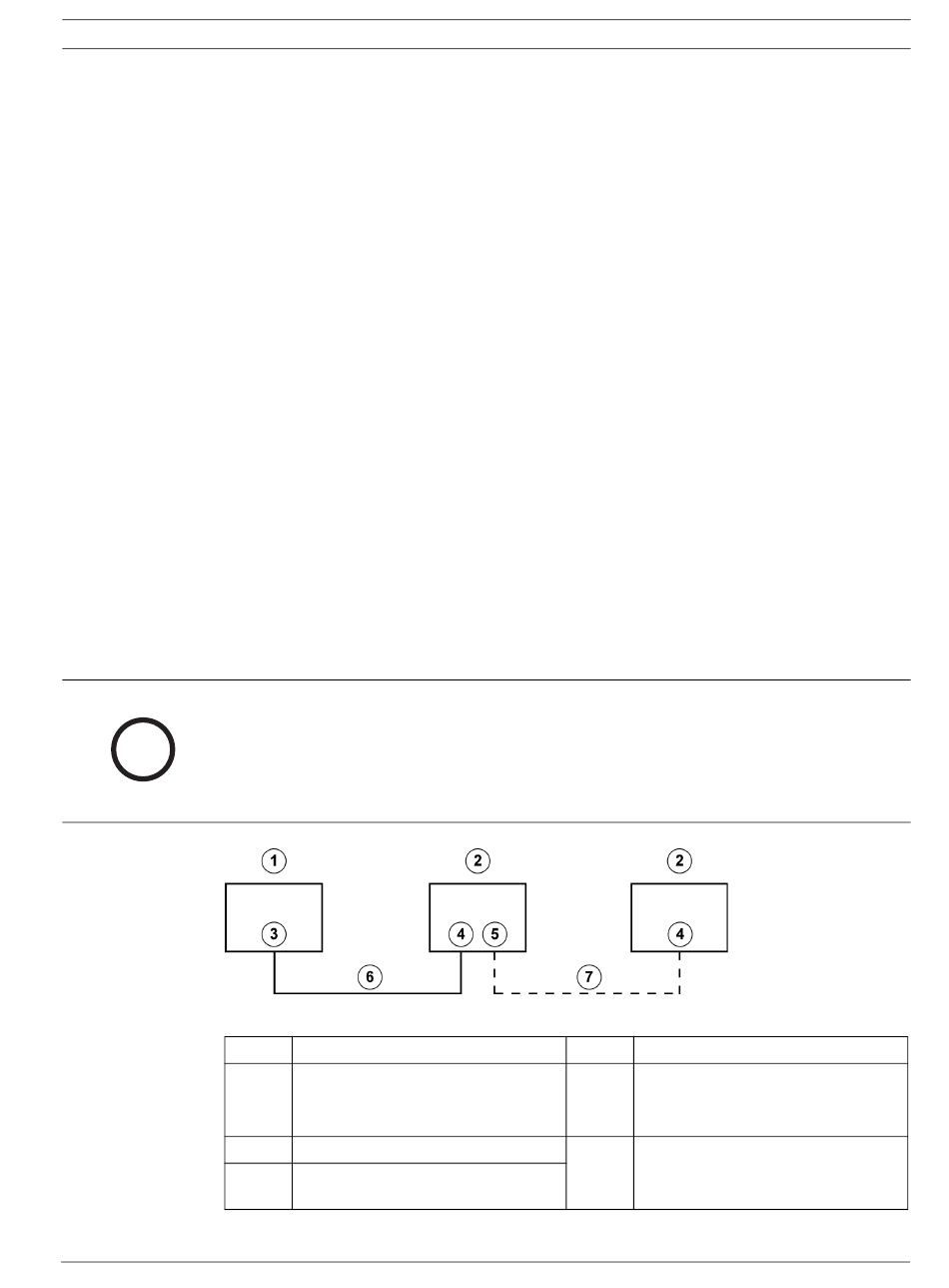

Immagine 12.1 Collegamento di DiBos 8
1
2
3
4
Bosch Security Systems
DiBos 8
Divar
VIDOS NVR
Se non è stato ordinato un DiBos 8:
Includere nell'ordine DB EK 021. Il DiBos 8 viene fornito con un adattatore bus host SCSI
preinstallato e un cavo SCSI da 2 m.
Se si dispone già di un DiBos 8, ma non di un adattatore bus host SCSI:
È necessario ordinare DB EK 061. Il kit di aggiornamento sul campo include DiBos 8 viene
fornito con un adattatore bus host SCSI preinstallato e un cavo SCSI da 2 m.
Se si dispone già di un DiBos 8 con un adattatore bus host installato, ma non è
disponibile un cavo SCSI:
Ordinare il cavo DVA-ACON-HD68A.
Se si desidera espandere un sistema esistente (DiBos e sottosistema) con un
sottosistema aggiuntivo:
Ordinare il cavo DVA-ACON-VD680A (0,5 m) o un cavo DVA-ACON-VD68A (1 m).
Collegare il DiBos 8 al sottosistema. Nota: spegnere il DiBos 8 e il sottosistema.
Effettuare correttamente i collegamenti e serrare le viti della presa.
DiBos
Sottosistemi RAID
(collegamento a catena non
consentito per DVA-08E)
Porta SCSI
CH0-IN
Guida all'installazione rapida
Collegamento a un videoregistratore digitale | it 189
5
CH0-OUT
6
DVA-ACON-HD68A o cavo fornito con
DiBos
7
DVA-ACON-VD68A o
DVA-ACON-VD680A
(collegamento SCSI)
F.01U.027.800 | V4 | 2008.08
