Sottosistema RAID DVA-08E, -08K, -16K
DVA-08K

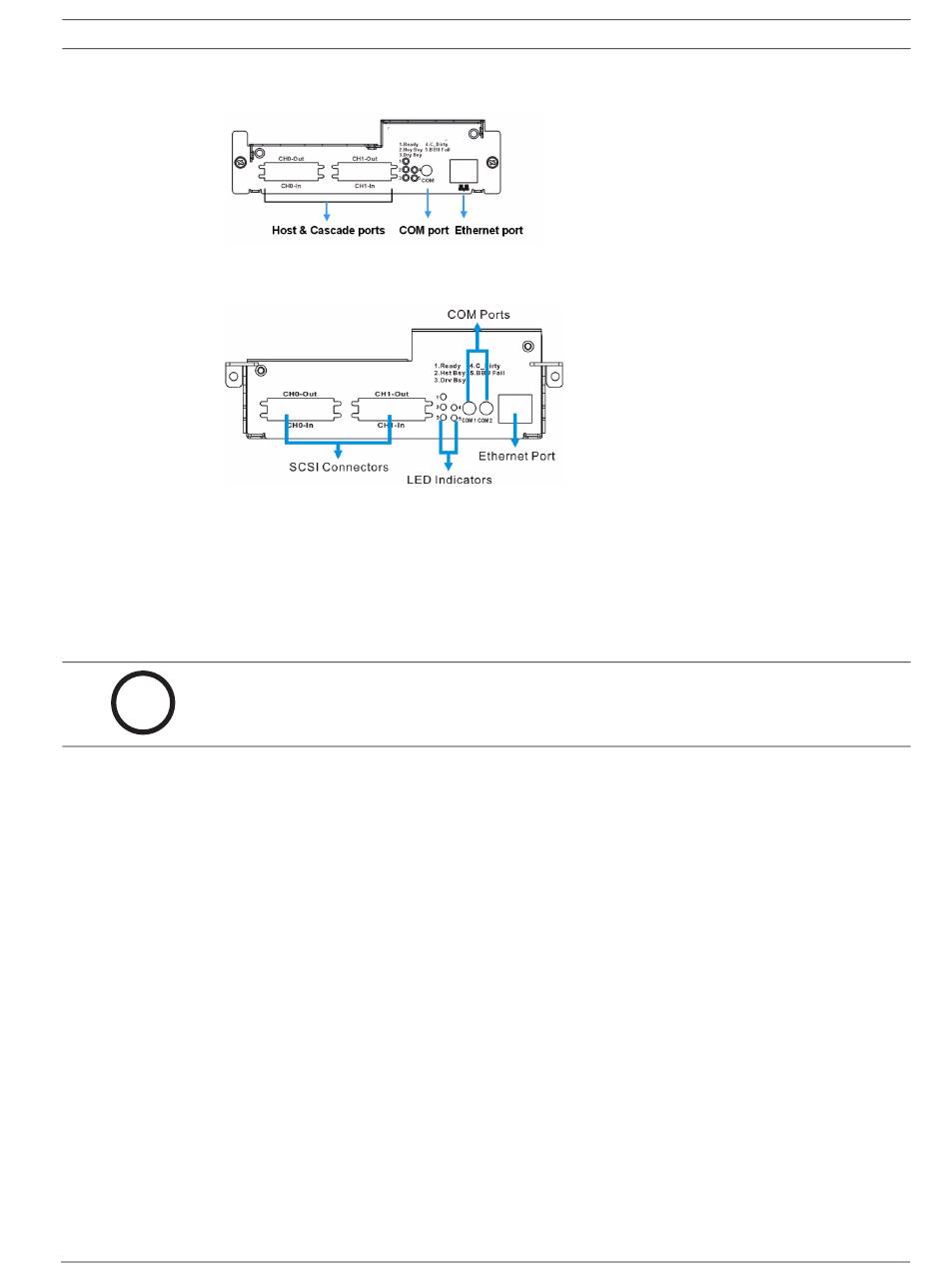

Immagine 7.4 Modulo controller DVA-08K
DVA-16K
Immagine 7.5 Modulo controller DVA-16K
2.
3.
NOTA!
i
Il DVA-08E non può essere collegato a cascata.
7.3

Porta COM

I modelli DVA-08E e DVA-08K presentano una (1) porta COM, il modello DVA-16K presenta
invece due (2) porte COM. La porta COM1 è riservata alla gestione dell'emulazione del
terminale. Tale porta può essere utilizzata per accedere all'utilità di configurazione integrata
del firmware. Per facilitare il collegamento alla porta COM1, sono forniti in dotazione un (1)
cavo di collegamento jack audio-connettore DB9 e un adattatore modem null (vedere
Figura 7.3, Figura 7.4 e Figura 7.5).
La porta COM2 del DVA-16K è riservata. Non utilizzarla.
7.4

Porta Ethernet RJ-45

Per collegare la porta Ethernet RJ-45 a un hub della rete è possibile utilizzare un cavo
Ethernet schermato. In tal modo è possibile gestire il sottosistema mediante la rete (vedere
Figura 7.3, Figura 7.4 e Figura 7.5).
Bosch Security Systems
Collegare il connettore VHDCI SCSI al sottosistema e l'altra estremità al computer host o
al DVR. Osservare che il sottosistema ha in dotazione un terminatore firmware e non
richiede ulteriori terminatori sul lato sottosistema.
Se i due sottosistemi sono collegati a cascata, disattivare l'impostazione del terminatore
del firmware sul sottosistema connesso tra l'host e l'altro sottosistema (vedere
Sezione 12 Collegamento a un videoregistratore digitale).
Guida all'installazione rapida
Collegamento dei cavi dei sottosistemi | it 181
F.01U.027.800 | V4 | 2008.08
