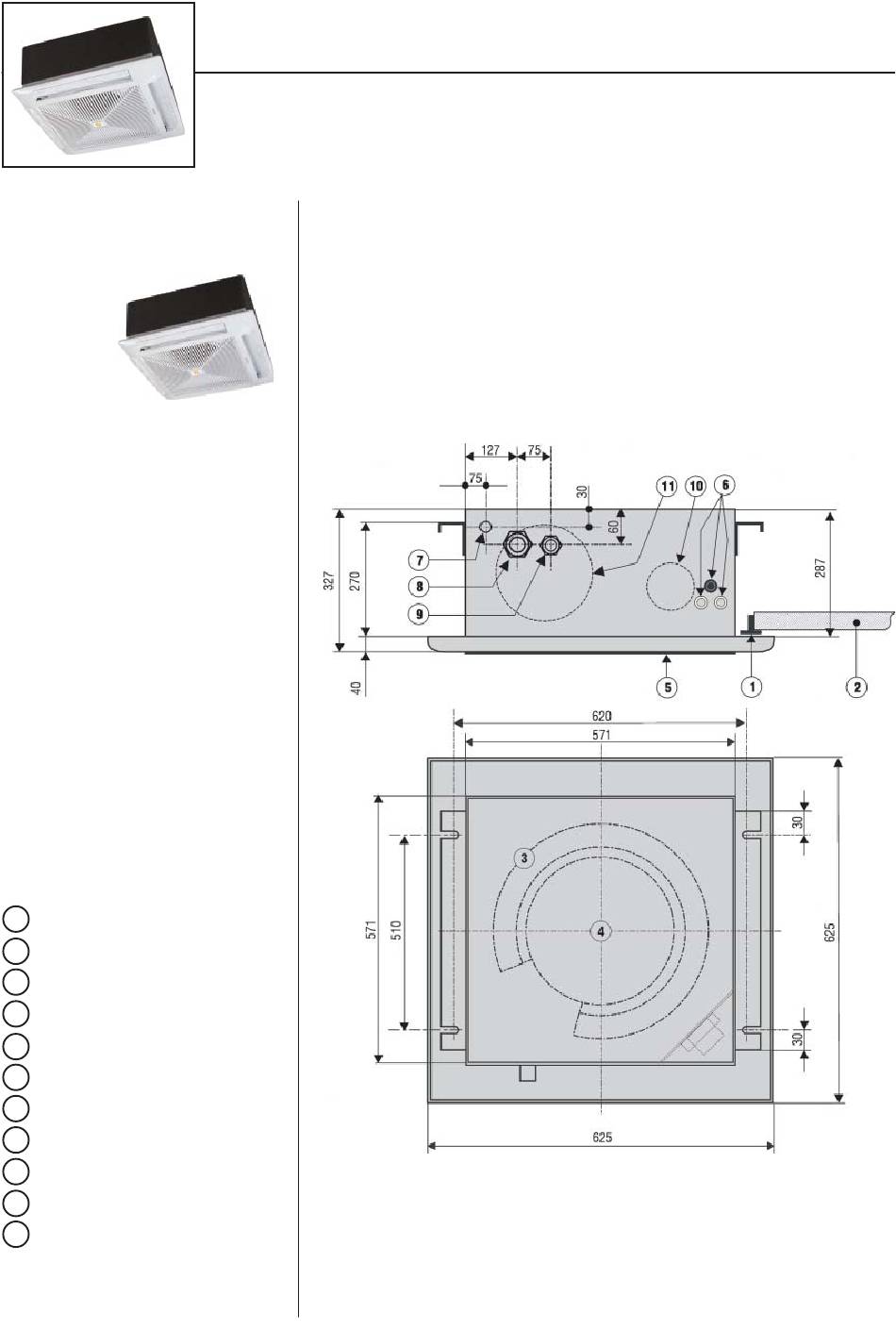

E N C O M B R E M E N T S
Unités intérieures
ECF 9/12/18 DC INV
DESCRIPTION
Barre en T (faux-plafond)
1
Faux plafond
2
Evaporateur
3
Ventilateur
4
Grille d'aspiration
5
Raccordements électriques
6
Evacuation des condensats
7
Vanne tube "GAZ"
8
Vanne tube "LIQUIDE"
9
Reprise d'air neuf Ø 100
10
Orifice Ø 200 pour diffusion d'air
11
par gaine dans le local voisin
ECF DC Inverter
ECF DC Inverter
14
Dimensions en mm
