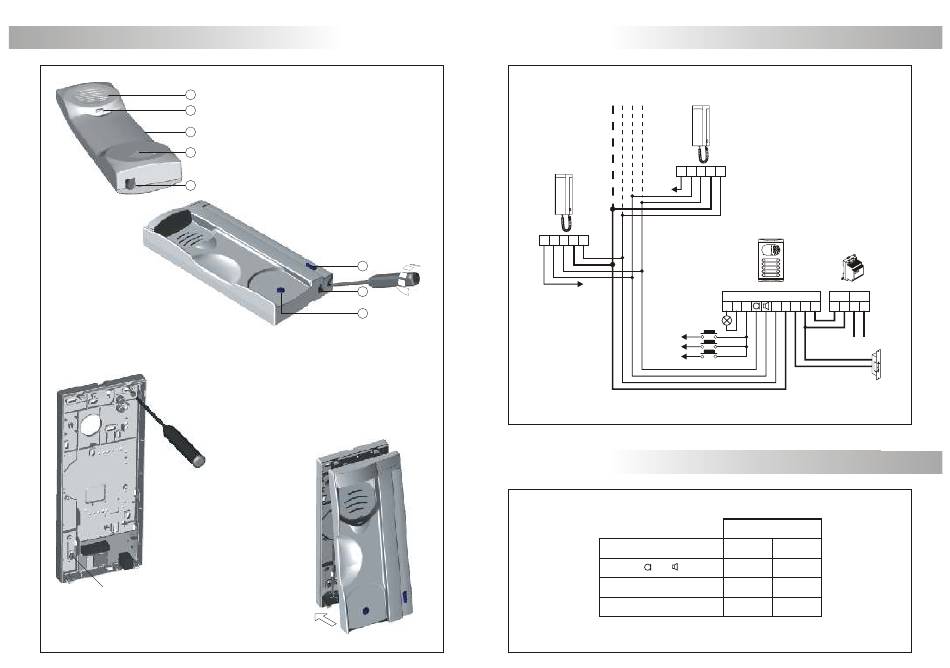

INSTALLATION DU POSTE D'APPEL
b
d
a
c
e
Pour raccorder et fixer le poste
d'appel, ouvrir le poste d'appel
à l'aide d'un tournevis plat,
en exerçant un mouvement de levier
dans la rainure prévue à cet effet
(voir le dessin ci contre).
Éviter les emplacements trop proche d'une
source de chaleur, de poussières ou
exposé à la fumée.
Le poste d'appel peut être installé directement sur un mur:
pour cela percer des trous de diamètre 6mm.,
introduire les chevilles et fixer le poste d'appel
à l'aide de vis diamètre 3,5 x 25mm.
Passer les câbles par le trou prévu
à cet effet et connecter les aux
borniers de raccordement en suivant
le schéma de branchement.
Refermer le poste d'appel comme indiqué sur le dessin.
Une fois le poste fermé, connecter le combiné
au moyen du cordon téléphonique
et placer-le en position raccroché.
D
escription du poste d'appel T-900.
a.
Combiné.
b.
Grille HP .
c.
Micro.
d.
Système d'accrochage du combiné.
e.
Prise pour connecteurs du cordon.
f.
Touche de commande de la gâche eléctrique.
g.
Touche de fin communication.
f
e
g
13
14
0
10
5
3
P1
ind. 1
T
able des sections.
Pour des distances supérieures, consulter notre service d'assistance technique.
SCHÉMA D'INSTALLATION
0
10
5
3
P1
ind. 2
Stadio Plus
CN1
L1 L2
CP
P
-
ind. 1
ind. 2
ind. 3
TABLE DES SECTIONS
Sections jusqu'à
Borne
100m.
300m.
0, ind, 5, , 10, , P , P1
0,25mm²
0,50mm²
–, 3
0,50mm²
1,00mm²
~1, ~2, CV
1,00mm²
2,50mm²
U
ne porte d'accès.
TF-104
SEC
PRI
~
~
~
~
CV
~2
~1
Réseau
