52
D
escription du bornier de connexion.
+ _
F
ixer le parlophone.
Refermer le poste d'appel comme indiqué sur le dessin.
Une fois le poste fermé, connecter le combiné au
moyen du cordon téléphonique et placer-le en
position raccroché.
DESCRIPTION DU POSTE D'APPEL
A D INT SA HZ-

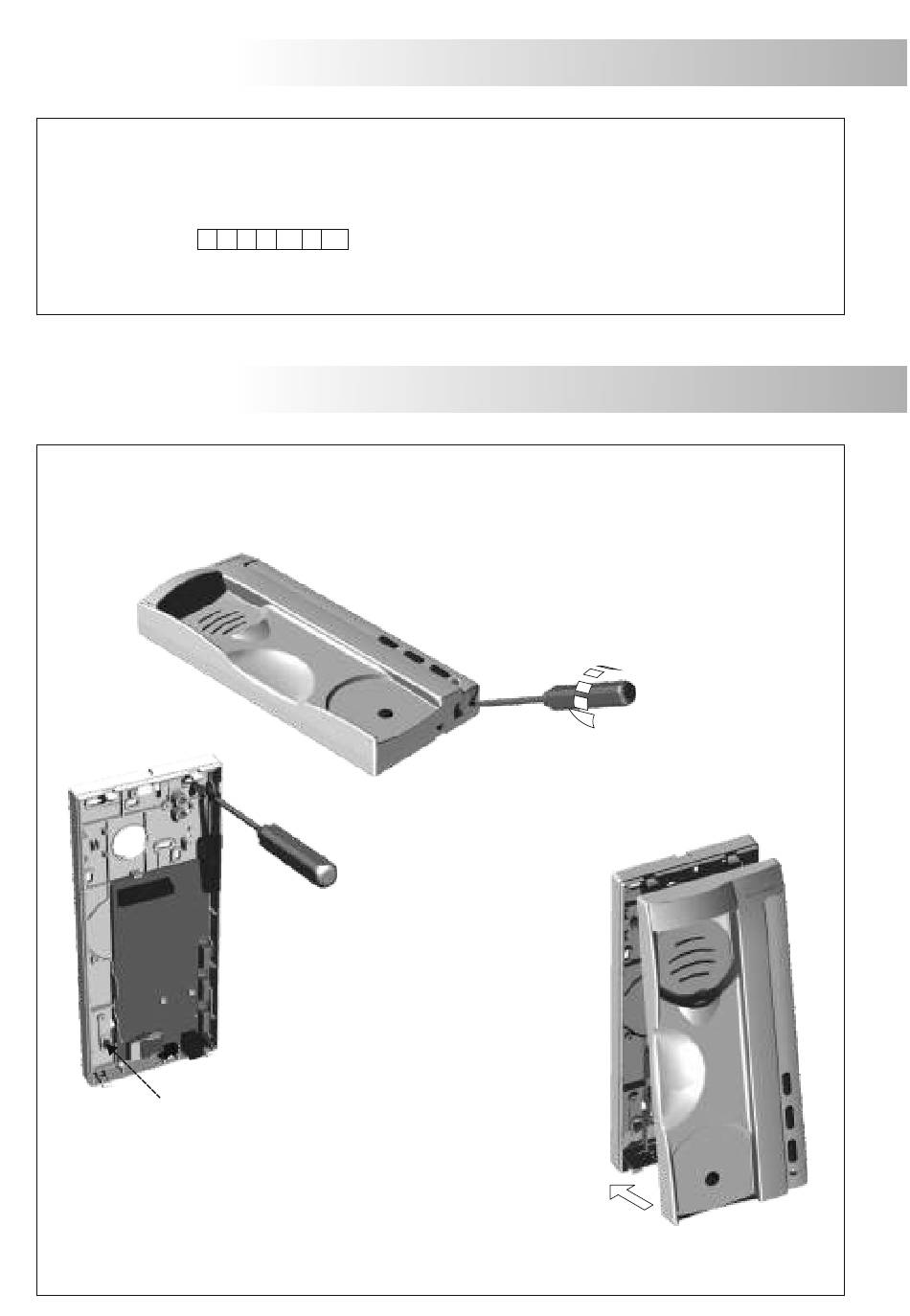

INSTALLATION DU POSTE D'APPEL

Pour raccorder et fixer le poste d' a ppel, ouvrir le poste d' a ppel à
l' a ide d' u n tournevis plat, en exerçant un mouvement de levier
dans la rainure prévue à cet effet (voir le dessin ci contre).
Éviter les emplacements trop proche d'une
source de chaleur, de poussières ou
exposé à la fumée.
Le poste d'appel peut être installé directement
sur un mur: pour cela percer des trous de
diamètre 6mm., introduire les chevilles et
fixer le poste d'appel à l'aide de vis
diamètre 3,5 x 25mm.
+ , – : positif, négatif.
communication audio, digital.
A , D :

intercommunication.

INT :
SA : sortie sonnerie auxiliaire.
HZ- : entrée pour poussoir de porte palier.
