3 - Description
Circuit de pulvérisation

Pompe

Pompe à 6 membranes, modèle 363. Pompe standard 540 t/min pour arbre de transmission 6 canelures.La conception de
la pompe à membranes est simple, avec des clapets et membranes facilement accessibles qui isolent les pièces mobiles de
la bouillie.

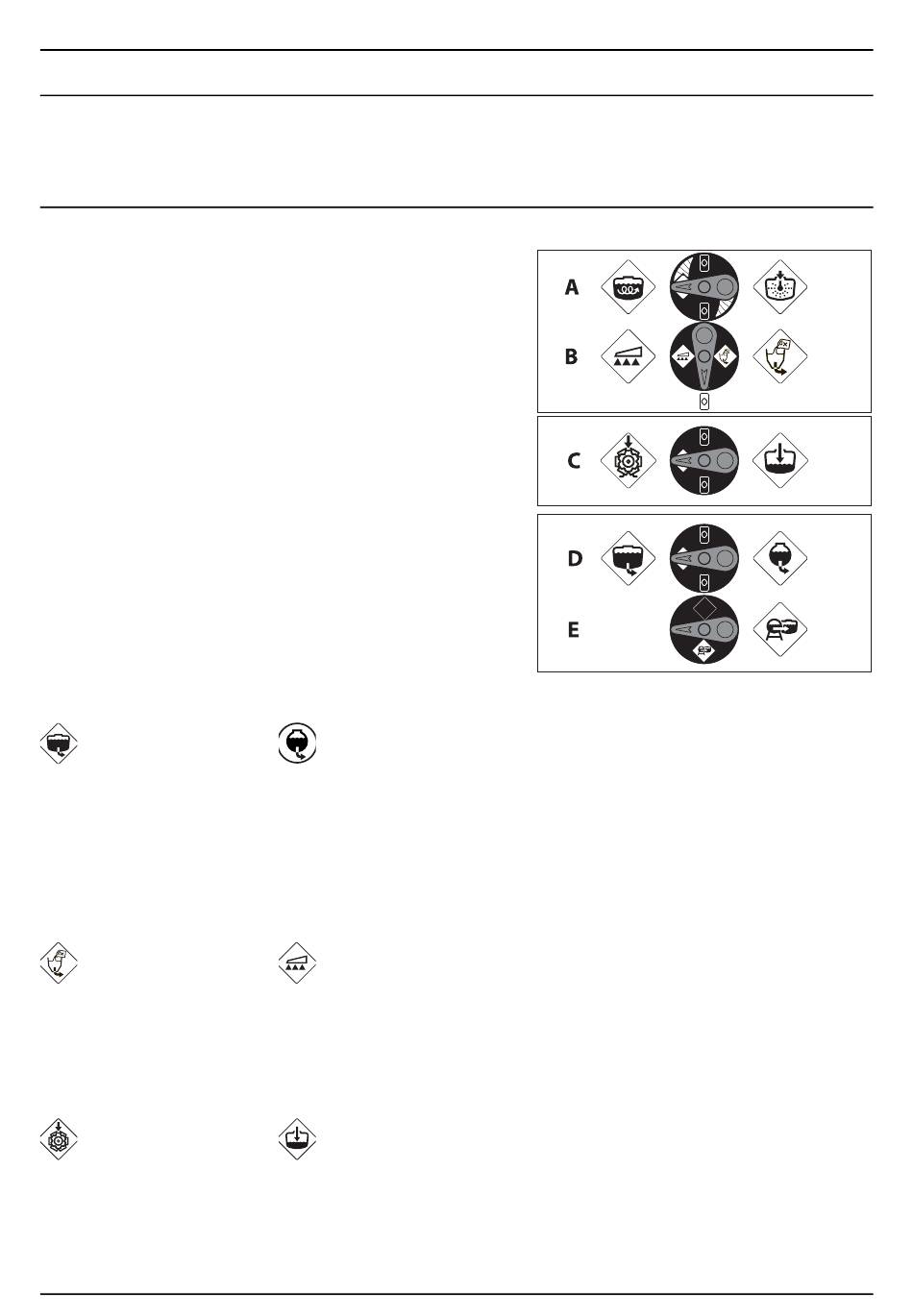

Vannes et pictogrammes

Les vannes sont identifiées par la couleur de l'adhésif illustrant leur
fonction. Des pictogrammes correspondant à toutes les utilisations
possibles figurent sur les vannes facilitant leur manipulation. Le principe
modulaire MANIFOLD facilite l'adjonction d'équipements en option à
l'aspiration comme au refoulement. Une vanne de retour peut se
monter sur la vanne d'aspiration améliorant la vidange du pulvérisateur
avant son nettoyage. Pour activer une fonction, il suffit de tourner la
poignée vers la fonction choisie. Liste des vannes :
A. Vanne d'agitation (en option)
B. Vanne de refoulement
C. Vanne de retour
D. Vanne d'aspiration
E. Vanne d'aspiration dans une cuve extérieure (en option)
(D) Vanne d'aspiration
Cette vanne permet de choisir la cuve dans laquelle la pompe va aspirer
le liquide.
Tournez la poignée pour amener la flèche sur le pictogramme illustrant
la fonction choisie. Si la poignée est en position verticale (la flèche ne désigne pas de pictogramme), la vanne est fermée.
Aspiration dans la cuve
principale
(B) Vanne de refoulement
Cette vanne permet de choisir la fonction vers laquelle diriger le liquide en sortie de pompe.
La flèche indique la fonction active. Tournez la poignée pour amener la flèche sur le pictogramme illustrant la fonction
choisie. Si la poignée est dirigée vers une position sans pictogramme (fonction non utilisée), la vanne est fermée.
Incorporation des produits
en cuve via le TurboFiller
(C) Vanne de retour
Cette vanne permet de choisir si le retour de liquide doit être dirigé vers la cuve principale ou vers la pompe. Normalement,
la bouillie est dirigée vers la cuve. Mais lorsque la cuve est presque vide, tournez la poignée pour la diriger vers l'aspiration
de la pompe afin de vidanger complètement la cuve avant de la rincer.
Retour vers la pompe
(A) Vanne d'agitation (option)
La vanne d'agitation progressive permet de traiter à haut volume avec une pression élevée tout en conservant l'agitation.
Vous pouvez adapter le volume de liquide en sortie de pompe pour l'agitation ou pour le traitement.
16
Aspiration dans la cuve de
rinçage
Pulvérisation
Retour en cuve
