ANNEXE A - CONFIGURATIONS DU SYSTÈME
Les diagrammes suivants illustrent les configurations types de Matrix Pro GS. En raison de la variété des configurations possibles, celui-
ci devrait être utilisé à des fins de référence uniquement.

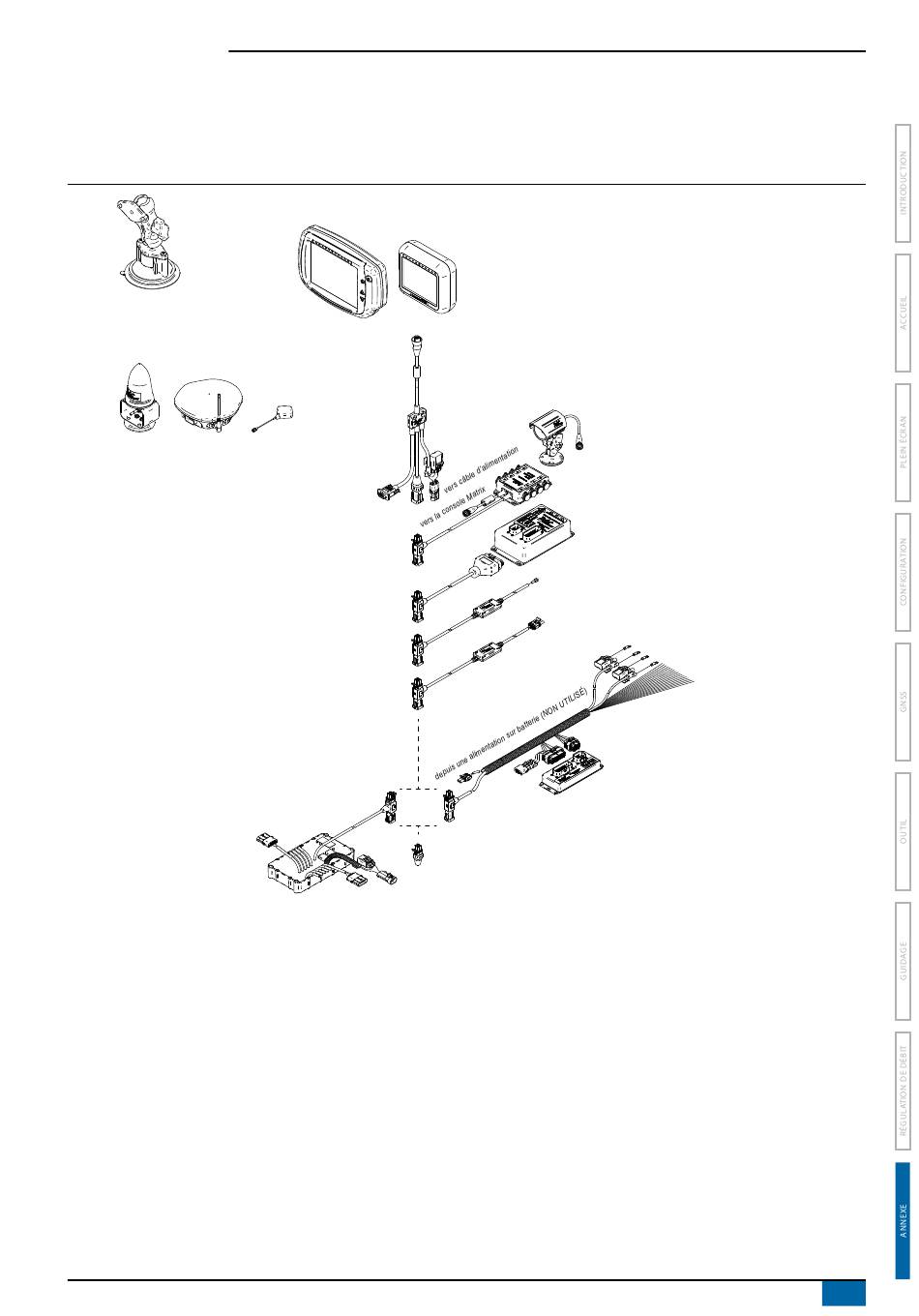

Figure A-1 : Matrix Pro GS avec système d'autoguidage FieldPilot
Kit, fixation RAM avec ventouse
90-02349 (Matrix 570)
90-02700 (Matrix 840)
Câble d'alimentation/CAN/de données
Antenne GPS RXA-30
Antenne GPS GLONASS
Récepteur GPS RX510/Récepteur GPS RX610
vers vannes de commande de tronçon
78-08086 - Module de fonction
de commutateur (SFM)
Matrix® Pro 570GS ● Matrix® Pro 840GS
Matrix Pro 840GS
Matrix Pro 570GS
45-05626
(inclus avec les kits FieldPilot,
UniPilot ou BoomPilot)
vers RS-232
OU
Terminateur
vers câble d'alimentation
vers vannes de commande de tronçon

Options CAN de TeeJet

Caméra RealView
Module de sélection vidéo
Système d'autoguidage FieldPilot
Module de marche arrière
Kit d'interface de pression de moniteur
de taille de gouttelettes (DSM)
vers la batterie
45-05897 - Faisceau de tronçon SDM 15
vers le
78-05098 - Module de commande de tronçon (SDM)
commutateur
d'état
vers vannes de commande de tronçon
85
98-05273-FR R6
