Capteurs
Lorsqu'un kit d'interface de capteur de pression (spécifiquement
un module d'entrée sortie (IOM)) est sur le système, les options
pour paramétrer et configurer le capteur seront disponibles.
REMARQUE : Ces paramètres ne sont pas affectés par
l'utilisation d'un Capteur de pression sur un
module de double commande.
1. Cliquez sur l'onglet latéral de CONFIGURATION
2. Appuyez sur
.
Capteurs

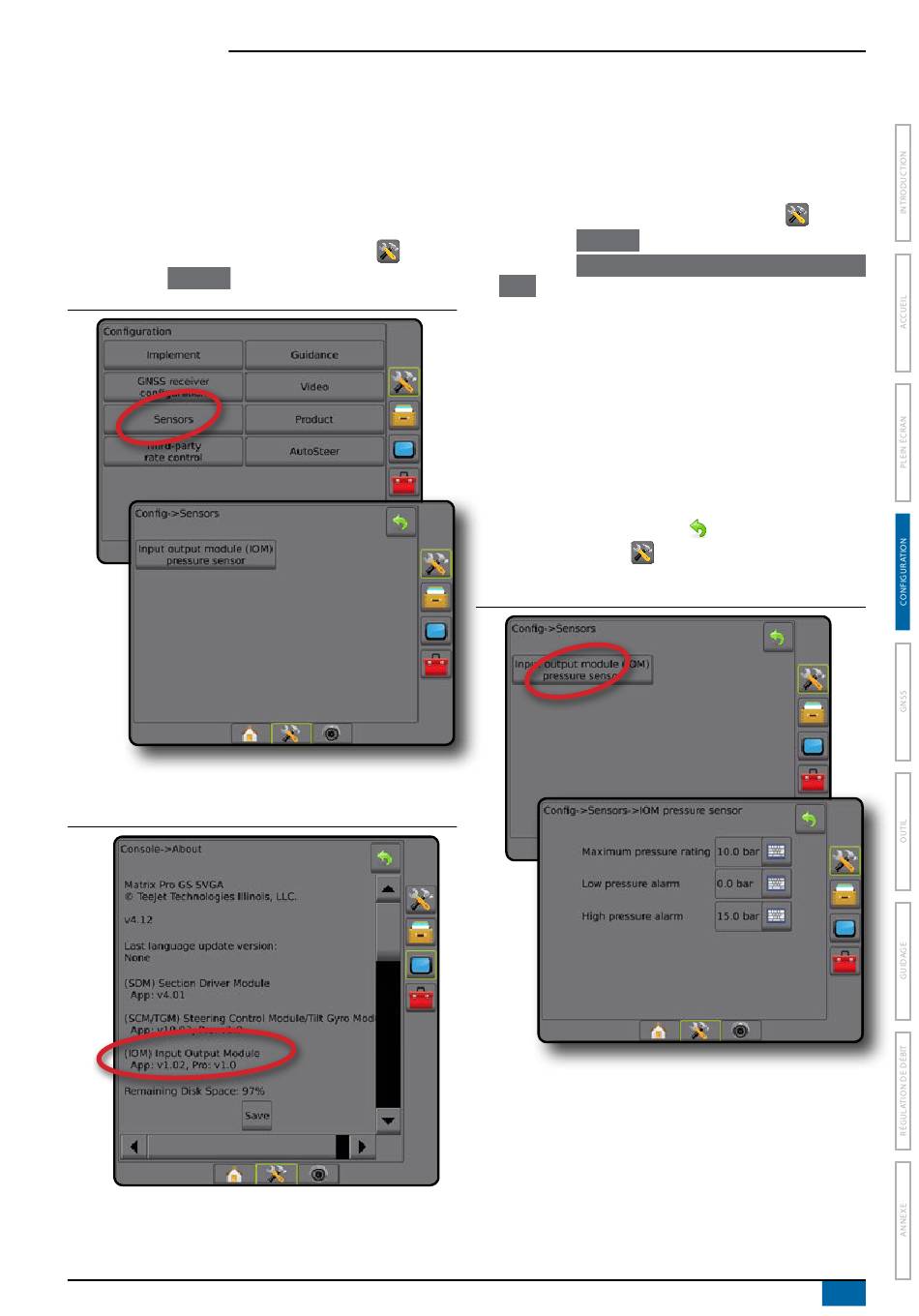

Figure 4-14 : Capteurs
Le kit d'interface de capteur de pression est reconnu sur l'écran
À propos de la console, en tant que module d'entrée/sortie (IOM).
Figure 4-15 : Module d'entrée/sortie
Capteurs indisponibles
Si aucun kit d'interface de capteur de pression n'est installé, les
options de configuration ne seront pas disponibles.
Matrix® Pro 570GS ● Matrix® Pro 840GS
Capteur de pression module entrée/sortie
Lorsqu'un kit d'interface de capteur de pression est installé,
les options du capteur de pression sont utilisées pour saisir les
capacités de pression maximales spécifiées par le fabricant
du capteur et définir les alarmes de haute et basse pression
déterminées par l'utilisateur.
1. Cliquez sur l'onglet latéral de CONFIGURATION
2. Appuyez sur
.
3. Appuyez sur
4. Sélectionnez parmi :
5. Appuyez sur la flèche RETOUR
Figure 4-16 : Options du Capteur de pression module entrée/sortie
.
Capteurs
Capteur de pression du module d'entrée/sortie
.
(IOM)
►Capacité de pression maximale – permet d'établir la
capacité de pression maximale du capteur de pression telle
que recommandée par le fabricant
►Alarme de basse pression – permet de saisir le point
de basse pression défini par l'utilisateur auquel l'alarme
retentira
►Alarme de haute pression – permet de saisir le point
de haute pression défini par l'utilisateur auquel l'alarme
retentira
de CONFIGURATION
pour revenir à l'écran principal
de configuration.
.
ou sur l'onglet latéral
19
98-05273-FR R6
