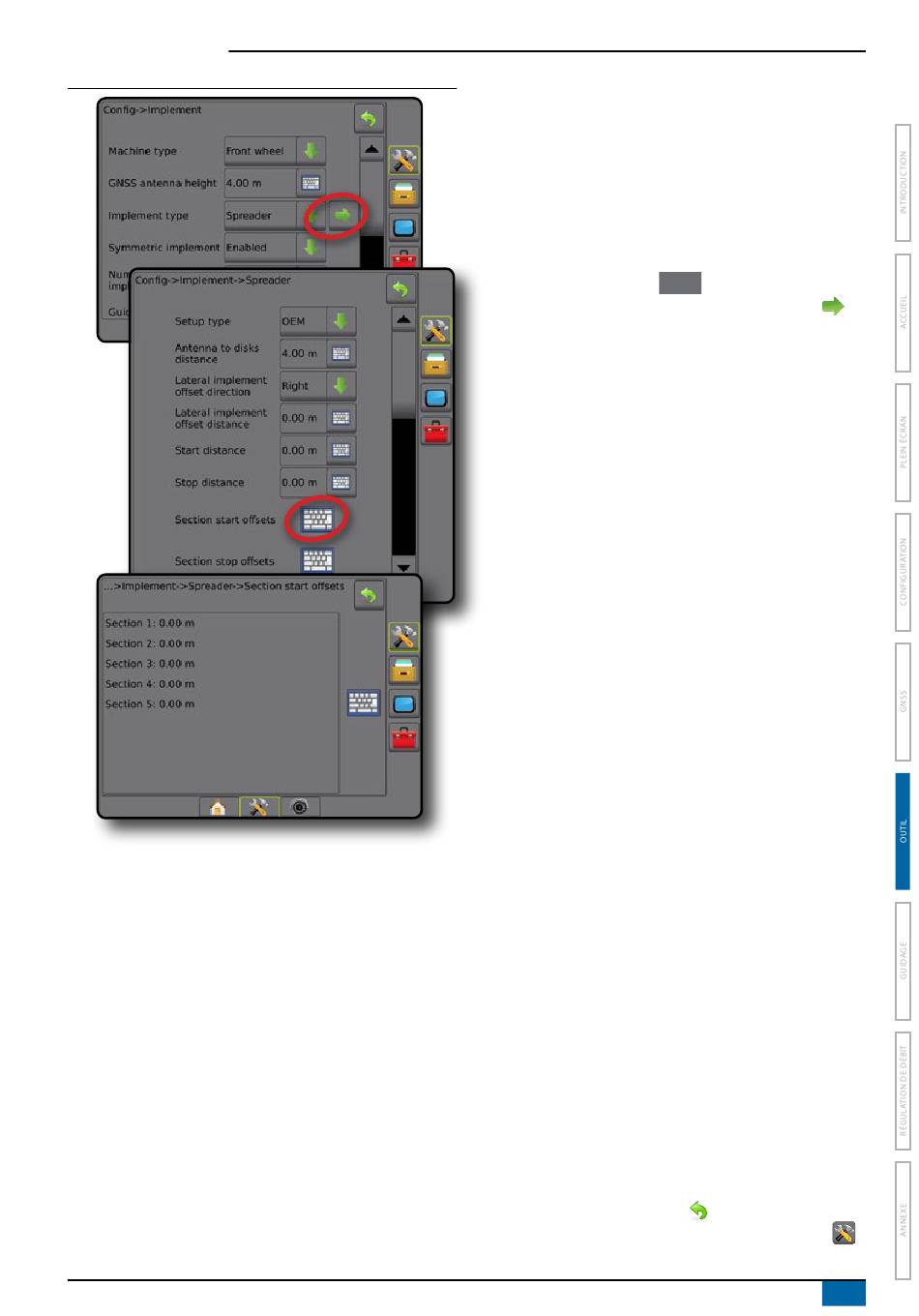

Figure 6-17 : Tronçons multiples
Matrix® Pro 570GS ● Matrix® Pro 840GS
Étagé
Une ligne virtuelle, alignée sur le tronçon 1 à partir duquel le ou
les tronçons d'application n'ont pas de longueur et peuvent être
à des distances différentes de la ligne.
Tronçons multiples
Le contrôle de tronçon est disponible (SmartCable, module
de commande de tronçon (SDM), ou module de fonction de
commutateur (SFM) ou ISOBUS).
1. Sélectionnez le type d'outil
2. Appuyez sur la flèche PAGE SUIVANTE du type d'outil
3. Sélectionnez parmi :
4. Appuyez sur la flèche RETOUR
Étagé
►Direction de décalage en ligne de l'outil du tronçon 1
– utilisé pour sélectionner si le tronçon 1 (le point zéro
des décalages de tronçon) est situé devant ou derrière
l'antenne GNSS alors que le véhicule est en marche avant
►Distance de décalage en ligne de l'outil du tronçon 1
permet de définir la distance en ligne entre l'antenne GNSS
et le tronçon 1 (le point zéro des décalages de tronçon)
►Direction de décalage latéral de l'outil
sélectionner la direction latérale depuis l'axe médian de la
machine jusqu'au centre de l'outil lorsque l'on est face à la
machine en marche avant
►Distance de décalage latéral de l'outil
sélectionner la distance latérale depuis l'axe médian de la
machine jusqu'au centre de l'outil
►Redoublement – permet de définir la valeur de
redoublement autorisée en utilisant la commande de
tronçon de rampe automatique
►Temporisation de marche – permet de définir la durée
d'anticipation d'ouverture de chaque tronçon lorsque vous
entrez dans une surface qui n'a pas été traitée
REMARQUE : Si l'application est activée trop tôt au
moment d'entrer dans une surface non traitée, diminuez la
temporisation de marche. Si l'application est activée trop
tard, augmentez la temporisation de marche.
►Temporisation d'arrêt – permet de définir la durée
d'anticipation de fermeture de chaque tronçon lorsque vous
entrez dans une surface qui a été traitée
REMARQUE : Si l'application est activée trop tôt au
moment d'entrer dans une surface non traitée, diminuez la
temporisation d'arrêt. Si l'application est activée trop tard,
augmentez la temporisation d'arrêt.
►Décalages de tronçon
– utilisé pour définir la distance
de décalage depuis le tronçon 1 (la ligne Distance de
décalage en ligne de l'outil du tronçon 1) jusqu'à chaque
tronçon. Une valeur de décalage positive déplacera le
tronçon derrière le tronçon 1. Une valeur de décalage
négative déplacera le tronçon devant le tronçon 1. Le
tronçon 1 est toujours 0. Tous les autres tronçons peuvent
être de distances différentes.
Outils, ou appuyez sur l'onglet latéral CONFIGURATION
pour revenir à l'écran principal de Configuration.
sur l'écran Outil.
.
–
– utilisée pour
– permet de
pour revenir à l'écran
45
98-05273-FR R6
