Sélection de buse/Buse actuelle
Pour définir les préréglages de la buse et la buse actuelle,
consultez « Sélection de buse » dans ce chapitre.
Capteur de pression module entrée/sortie
Lorsqu'un kit d'interface de capteur de pression est installé,
les options du capteur de pression sont utilisées pour saisir les
capacités de pression maximales spécifiées par le fabricant
du capteur et définir les alarmes de haute et basse pression
déterminées par l'utilisateur.
REMARQUE : Pour plus d'informations, consultez « Capteurs »
dans le chapitre « Configuration » de ce manuel.

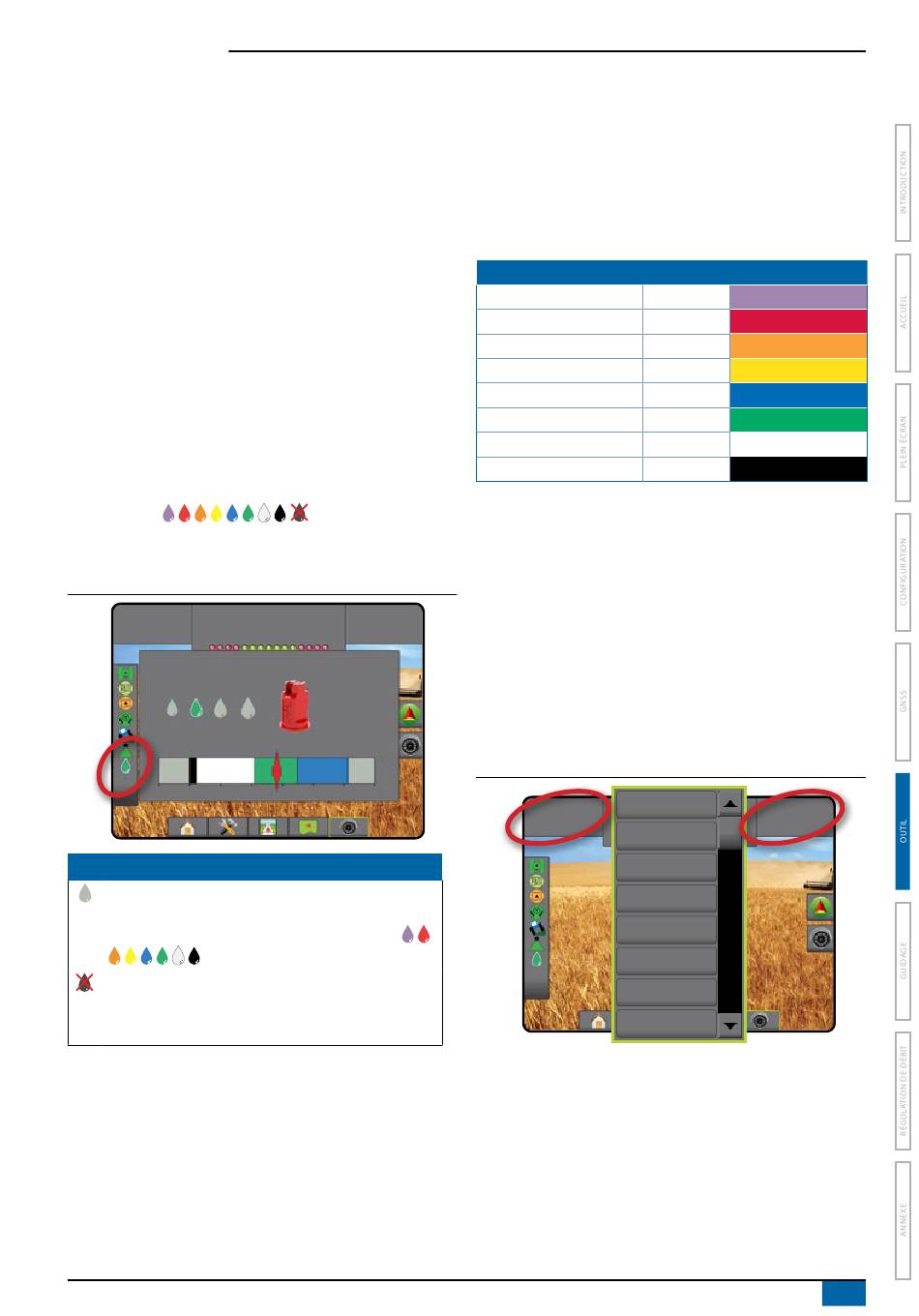

Fonctionnement
Barre d'état
L'état des gouttelettes/de la pression affiche des informations
concernant l'état actuel de la taille de gouttelette et de la pression
du système.
1. Appuyez sur l'icône ÉTAT DES GOUTTELETTES/DE LA
PRESSION
2. Appuyez n'importe où sur l'écran pour revenir à l'écran
de guidage.
Figure 6-34 : État des gouttelettes/de la pression
Mark A
VC
AIXR TeeJet®
Very coarse
0
1
2
État des gouttelettes/de la pression
Coloré = activé. La couleur de la gouttelette est
directement associée à la taille actuelle de la
gouttelette. Les options de couleur comprennent :
Barré = désactivé
Pas d'icône = pas de kit d'interface de capteur de
pression installé sur le système
Matrix® Pro 570GS ● Matrix® Pro 840GS
.
3.5
bar
AIXR11004
3.5
bar
3
4
5
6
bar
Diagramme de taille de gouttelettes
En choisissant une buse de pulvérisation qui produit des tailles
de gouttelettes dans l'une des huit catégories de classification
de taille de gouttelettes, il est important de se rappeler qu'une
buse simple peut produire différentes classifications de tailles de
gouttelettes à des pressions différentes. Une buse peut produire
des gouttelettes moyennes à basses pressions, tout en produisant
des gouttelettes fines lorsque la pression augmente.
Catégorie
Symbole
Extrêmement fines
Très fines
Fines
Moyennes
Grosses
Très grosses
Extrêmement grosses
Ultra grosses
Barre de guidage
La barre de guidage vous tient informé de votre choix des
informations sélectionnables, comprenant la pression actuelle du
système et la taille actuelle des gouttelettes.
1. Appuyez sur la case INFORMATIONS SÉLECTIONNABLES.
2. Sélectionnez parmi :
►Pression du système - affiche la pression actuelle du système
►Taille des gouttelettes – affiche la taille actuelle des
gouttelettes de la buse
3. Appuyez à l'extérieur de la zone de texte de sélection pour
revenir à l'écran de guidage.
Figure 6-35 : Informations sélectionnables sur la barre de guidage
Speed
Marque A
VC
Heading
Total applied area
Application time
Swath number
System pressure
Droplet size
Code de couleur
XF
Violet
VF
Rouge
F
Orange
M
Jaune
C
Bleu
VC
Vert
XC
Blanc
UC
Noir
3.5
bar
Time
98-05273-FR R6
53
