Promax RANGER Neo 2 Guide De Référence Rapide page 2

RANGER

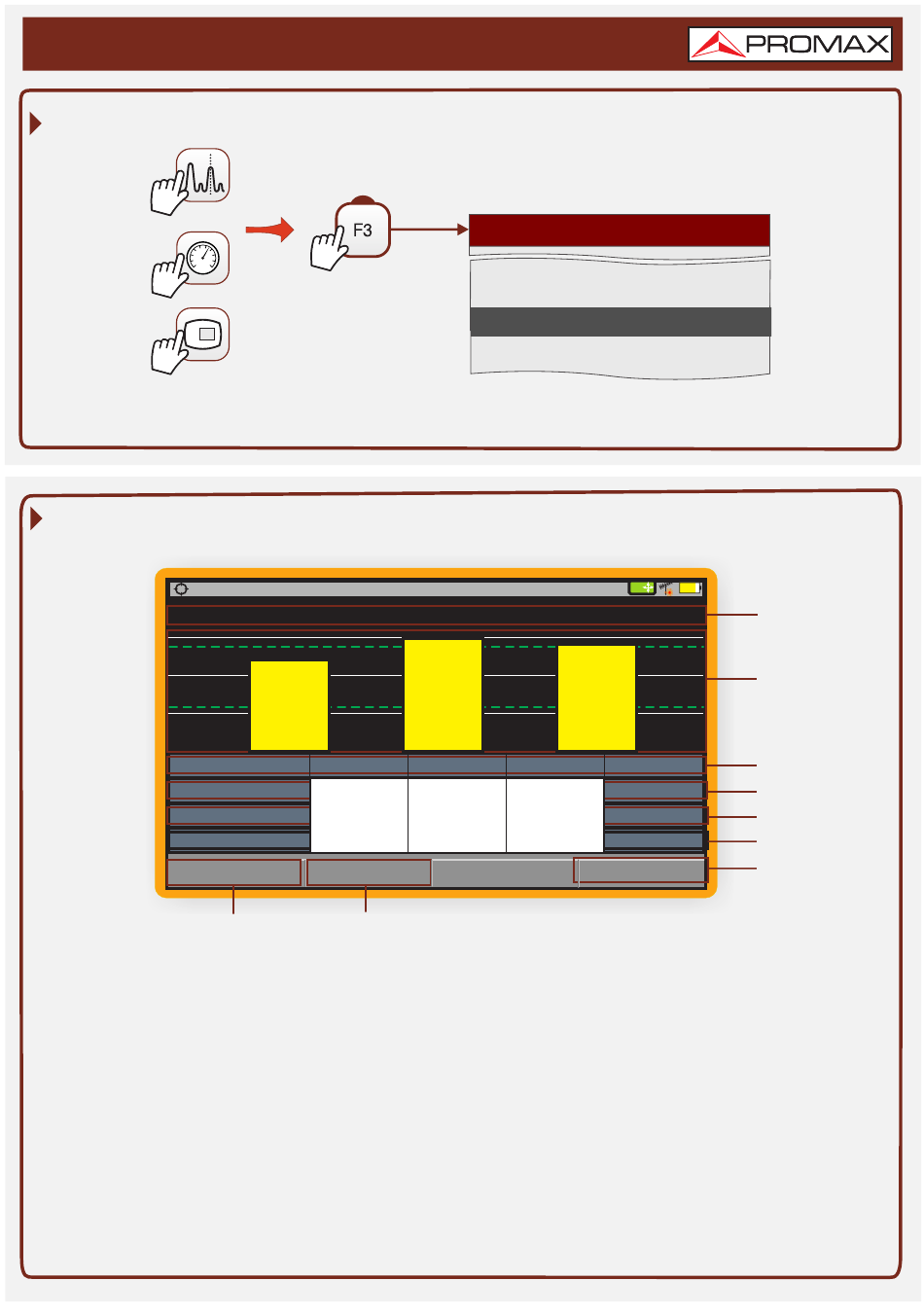

SELECTION DU TEST DE FIBRE OPTIQUE
EXÉCUTION DU TEST DE FIBRE OPTIQUE
(Mesureur sélectif de puissance optique pour les longueurs d'onde 1310/1490/1550 nm)
DEFAULT
04/03/2013 14:33
0
-10
-20
-30
Longueur d'Onde:
Référence
Mesure:
Atenuación:
Quitter
Neo 2/3
TEST DE FIBRE ÓPTIQUE
Echec
1310
-9.7
-14.7
-5.0
Etablir Référence
9
8
1
Message d'état en fonction du niveau d'atténuation.
2
Niveau de puissance du signal.
3 Longueur d'onde du signal (nm).
4
Niveau de puissance du signal de référence capturé et qui est
utilisé pour calculer le niveau d'atténuation (dBm).
5
Niveau de puissance du signal actuel (dBm).
6
Niveau d'atténuation (dB); Atténuation = Mesure - Référence.
7
Touche "Avancé" pour accéder aux options: Seuil Atténuation
(voir la ligne pointillée "Seuil") et Atténuation Maximale
(voir la ligne pointillée "Maximum").
8
Touche "Établir Référence" pour effectuer le calibrage du
signal de référence.
9
Bouton "Quitter" pour sortir de l'écran.
GUIDE DE RÉFÉRENCE RAPIDE
OPTION OPTIQUE + ENTRÉE AUX. RF 5 GHz
Utilidades
Test Brouillage LTE
Test Atténuation
Test Fibre Optique
Merogramme
Passe Passe
1550
1490
-9.8 -10.7
-9.8 -12.7
0.0 -2.0
CH
5h15
1
Máx.
2
Umb.
3
nm
4
dBm
dBm 5
6
dB
7
Avance
