7.9.3 Ajuste en la preselección de
arrastre
En la preselección de arrastre programada, el valor
para la preselección 2 puede ajustarse a través de
las teclas de décadas o la función Teach.
Para la preselección 1, el valor se tiene que ajustar
a través de las teclas de décadas. Aquí está
desconectada la función Teach.

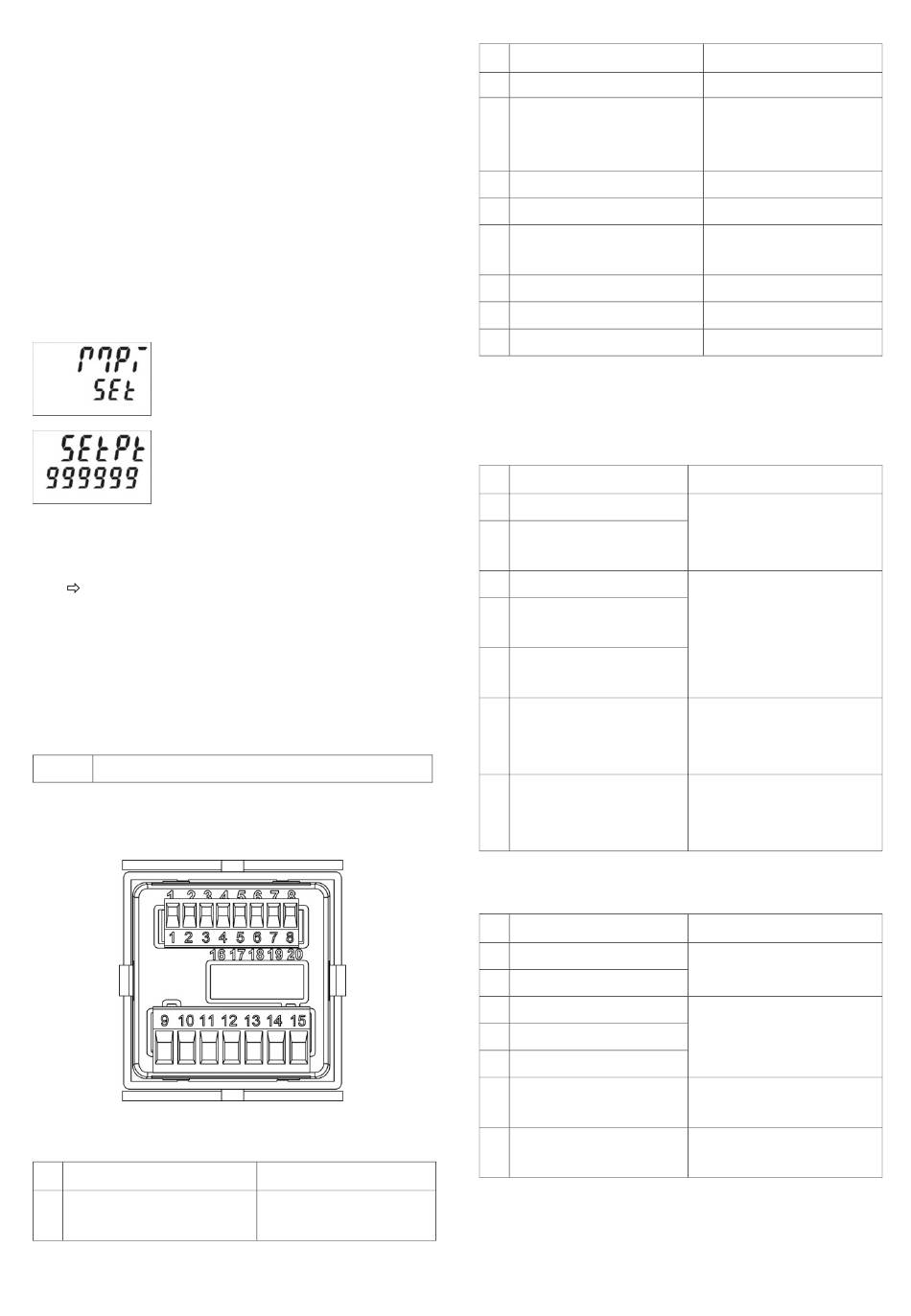

7.10 Función de precolocación
Los contadores de impulsos y de tiempo se pueden
precolocar en un valor mediante la función de
precolocación.
Programar la entrada MP en SEt
Ajustar en el valor deseado el
punto del menú SEtPt
Activar brevemente la entrada MPI (lógica de
entrada NPN o PNP)
El contador de impulsos o el contador de
tiempo se preajusta, en las operaciones
de salida adicionantes al valor de SEtPt ,
en las operaciones de salida substraentes
a la suma de la preselección 2 y del valor
de SEtPt .

8 Mensaje de error

Err 1 Valor de ajuste fuera del ámbito permitido

9 Conexiones

9.1 Entradas de señales y de mando
Nº Denominación
1 AC: 24 VDC/80 mA
DC: U paso en bucle
B
Página 18
Función
Tensión de
alimentación de
Nº Denominación
2 GND (0 VDC)
3 INP A
4 INP B
5 RESET
6 LOCK
7 GATE
8 MPI
9.2 Tensión de alimentación y salidas
9.2.1 Ejecución con relé
Nº Denominación
9 Contacto de relé C.1
10 Contacto de relé
N.O.1
11 Contacto de relé C.2
12 Contacto de relé
N.O.2
13 Contacto de relé
N.C.2
14 AC: 90..260 VAC N~
AC: 24 VAC N~
DC: 10..30 VDC
15 AC: 90..260 VAC L~
AC: 24 VAC L~
DC: GND (0 VDC)
9.2.2 Ejecución con optoacoplador
Nº Denominación
9 Colector 1
10 Emisor
11 Emisor 2
12 No ocupado
13 Colector 2
14 AC: 90..260 VAC N~
DC: 10..30 VDC
15 AC: 90..260 VAC L~
DC: GND (0 VDC)
Función
sensor
Conexión conjunta de
entradas de señales
y de mando
Entrada de señal A
Entrada de señal B
Entrada de
recolocación
Bloqueo de teclado
Entrada de puerta
Entrada de usuario
Función
Salida 1
Salida 2
Tensión de
alimentación
Tensión de
alimentación
Función
Salida 1
Salida 2
Tensión de
alimentación
Tensión de
alimentación
