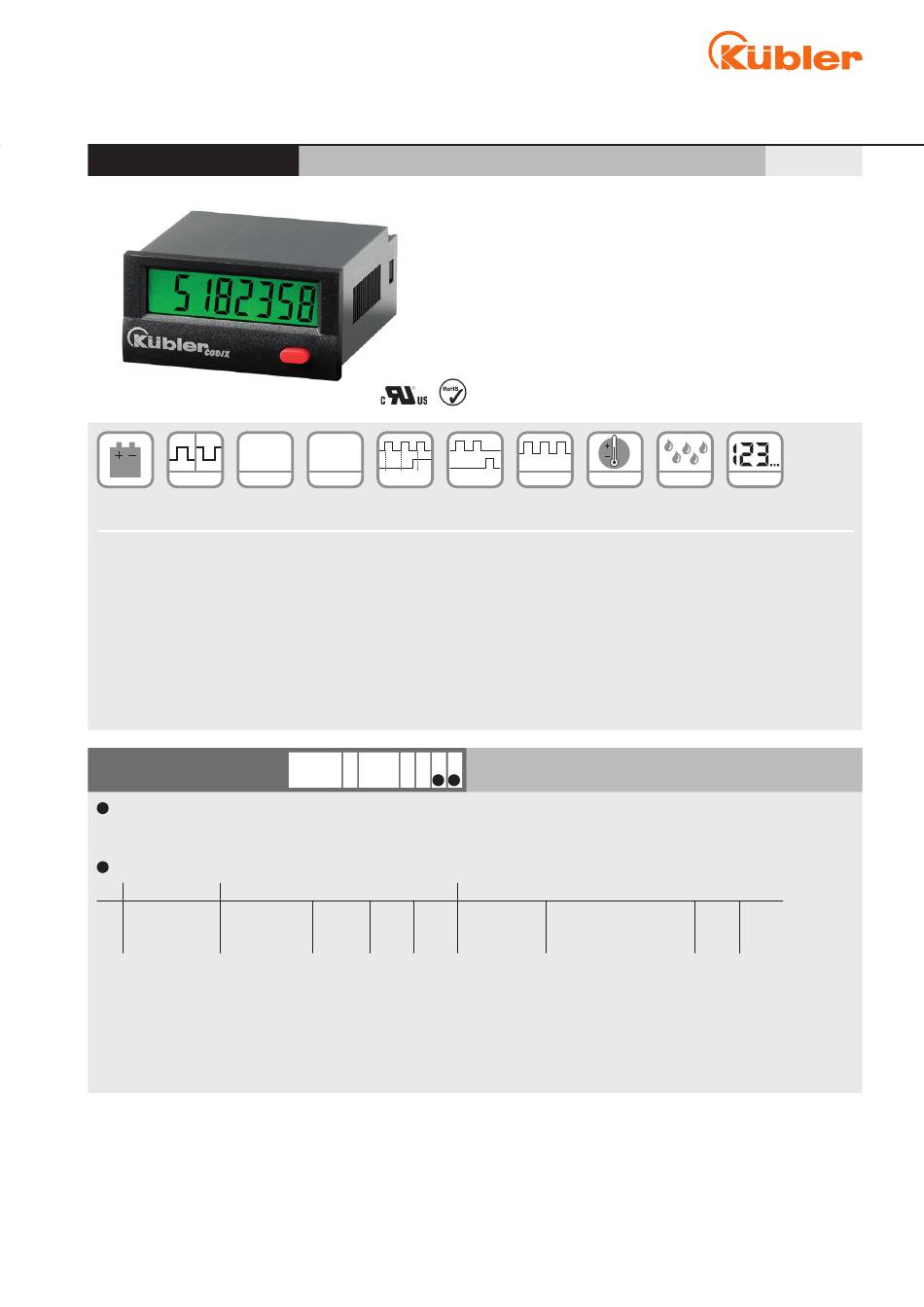

Kübler Codix 131 Mode D'emploi

Compteur d'impulsions, électroniques
Compteur d'impulsions LCD
DC
PNP/NPN 4 ... 30 V
Alimentation Type d'entrée Tension des impulsions
par batterie
Puissant
• Afficheur à cristaux liquides de haute qualité, hauteur des
chiffres 8 mm.
• Sens de comptage additionnant et soustrayant par une entrée
de sens de comptage ou différentielle.
• Durée de vie de la batterie environ 8 ans.
• Rétroéclairage de l'afficheur en option.
• Fréquence de comptage max. 12 kHz.
• Indice de protection élevé IP65.
Ref. de commande
a
Rétroéclairage
1)
5 = sans
6 = avec
b Entrée de comptage: Cnt.Dir 2) / UP.DN
Type d'entrée INP A
1) 2) 3)
0 = Cnt.Dir / UP.DN 0 ... 0,7 V DC
1) 2) 3)
1 = Cnt.Dir / UP.DN 4 ... 30 V DC
3)
3 = UP.DN 10 ... 260 V AC/DC
Etendue de la livraison
· compteur d'impulsions
· étrier de montage
· cadre frontal pour fixation par vis (T008181) 56 x 40 mm [2.20 x 1.57"], découpe d'encastrement 50 x 25 mm [1.97 x 0.98"]
· cadre frontal pour fixation par étrier (T008180) 53 x 28 mm [2.09 x 1.10"], découpe d'encastrement 50 x 25 mm [1.97 x 0.98"]
· joint
· instructions d'utilisation, multilingues
1) Types tenus en stock.
2) Entrée de comptage avec entrée de sens de comptage.
3) Une entrée de comptage additionnant et une entrée de comptage soustrayant (mode différentiel).
© Fritz Kübler GmbH, sous réserve de modifications et d'erreurs. 03/2023
Avec sens de comptage DC ou compteur différentiel AC+DC (batterie)
AC/DC
1 2 1 1 2 1
10 ... 260 V
Comptage avec Comptage
sens de comp- différentiel
tage (DIR) (up.dn)
6.131 . 012 . 8 X X
a b
3) – monocanal, additionnant ou soustrayant
INP B
comptage NPN 7 kHz 0 ... 0,7 V DC
comptage PNP 12 kHz 4 ... 30 V DC
comptage AC/DC 30 Hz 10 ... 260 V AC/DC comptage
Le Codix 131 est un compteur d'impulsions simple alimenté par
batterie avec entrée de comptage différentiel ou de sens de
comptage. Il est équipé d'un afficheur à cristaux liquides à 8 digits,
d'un rétroéclairage en option, pour des applications NPN, PNP et
haute tension.
max.
12 kHz -10°... +60°C
Fréquence Plage de
de comptage températures
max.
Simple
• Bornes à vis, pas 5 mm.
• La touche Reset peut être activée par l'entrée
« Reset Enable ».
• Pour flancs de comptage positifs ou négatifs selon la version.
• Version haute tension pour impulsions en tension de
10 ... 260 V AC/DC.
• Grand afficheur 8 digits, hauteur des chiffres 8 mm.
comptage / sens de comptage NPN
comptage / sens de comptage PNP
Codix 131
IP65 8 LCDs
Niveau de Affichage à
protection LCD
élevé
7 kHz
12 kHz
AC/DC 30 Hz
www.kuebler.fr
