Guide Rapide; Alimentation - Roco Z21switchDECODER Mode D'emploi

Commande de chemin de fer miniature

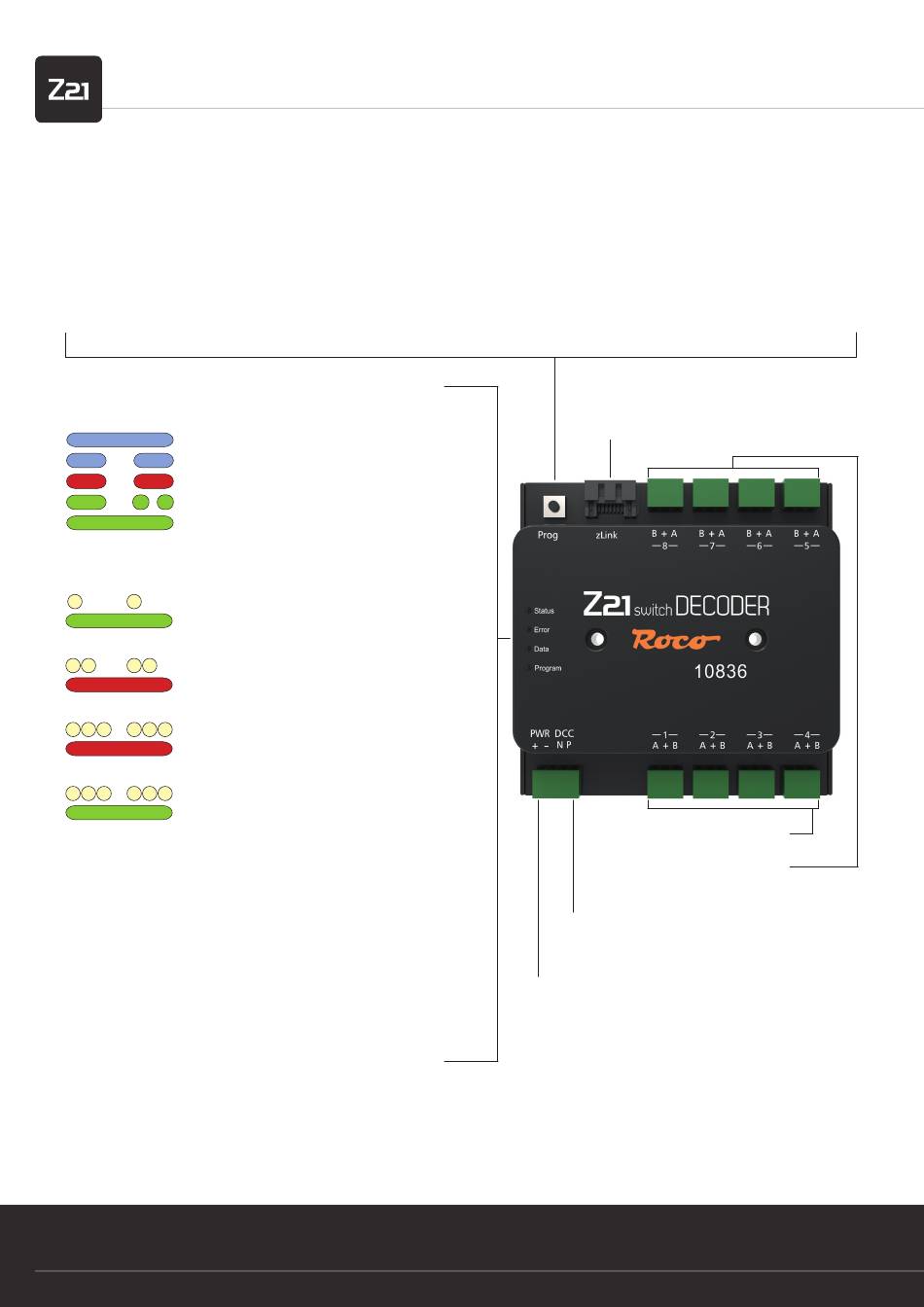

1. Guide rapide

Bouton de programmation en mode de fonctionnement
normal :
• Appuyer sans relâcher (au moins 3s) jusqu'à ce que le mot
« Programme » clignote :
Mode Configuration
• Appuyer sans relâcher (au moins 8s) jusqu'à ce que toutes les
LED soient allumées :
Réinitialiser à la configuration d'usine
Statut des LED en mode Normal
Allumée en bleu
Clignote en bleu
Clignote en rouge
Clignote en vert
Allumée en vert
Statut des LED en mode Configuration
Clignote 1 fois en blanc Option 1 : Adressage
Clignote en vert
Clignote 2 fois en blanc Option 2 : Adressage
Clignote en rouge Réglage des sorties 5 à 8
Clignote 3 fois en blanc Option 3 : Adressage
Clignote en rouge
Clignote 3 fois en blanc Option 3 : Adressage
Allumée en vert
Option 1 et Option 2 :
• Commuter l'accessoire électromagnétique (par exemple commande
d'aiguillage) avec l'adresse sélectionnée
• L'adresse est reprise par le décodeur Z21
Option 3 :
Appuyer un court instant sur le bouton de programmation pour modifier
le mode Adressage.
WWW.Z21.EU
46
Bouton de programmation en mode de fonctionne-
ment Configuration :
• Appuyer un court instant :
Modifier un réglage (option 3 seulement)
• Appuyer sans relâcher (au moins 3s) jusqu'à ce que le
mot « Statut » clignote en bleu :
Option suivante
signal de voie actif
Pas de signal de voie
Court-circuit
Données reçues
Adressage
selon RCN-213
Réglage des sorties 1 à 8
Compatible avec ROCO
ou
selon RCN-213
zLink
Interface de configuration et mise à jour du
firmware
Sorties d'aiguillage 1 – 4
Sorties d'aiguillage 5 – 8
Configurable individuellement
Signal de voie
Entrée de signal DCC, de la centrale ou du booster

Alimentation

par la voie ou un bloc d'alimentation
12 - 20 V CC ou tension de rail DCC
