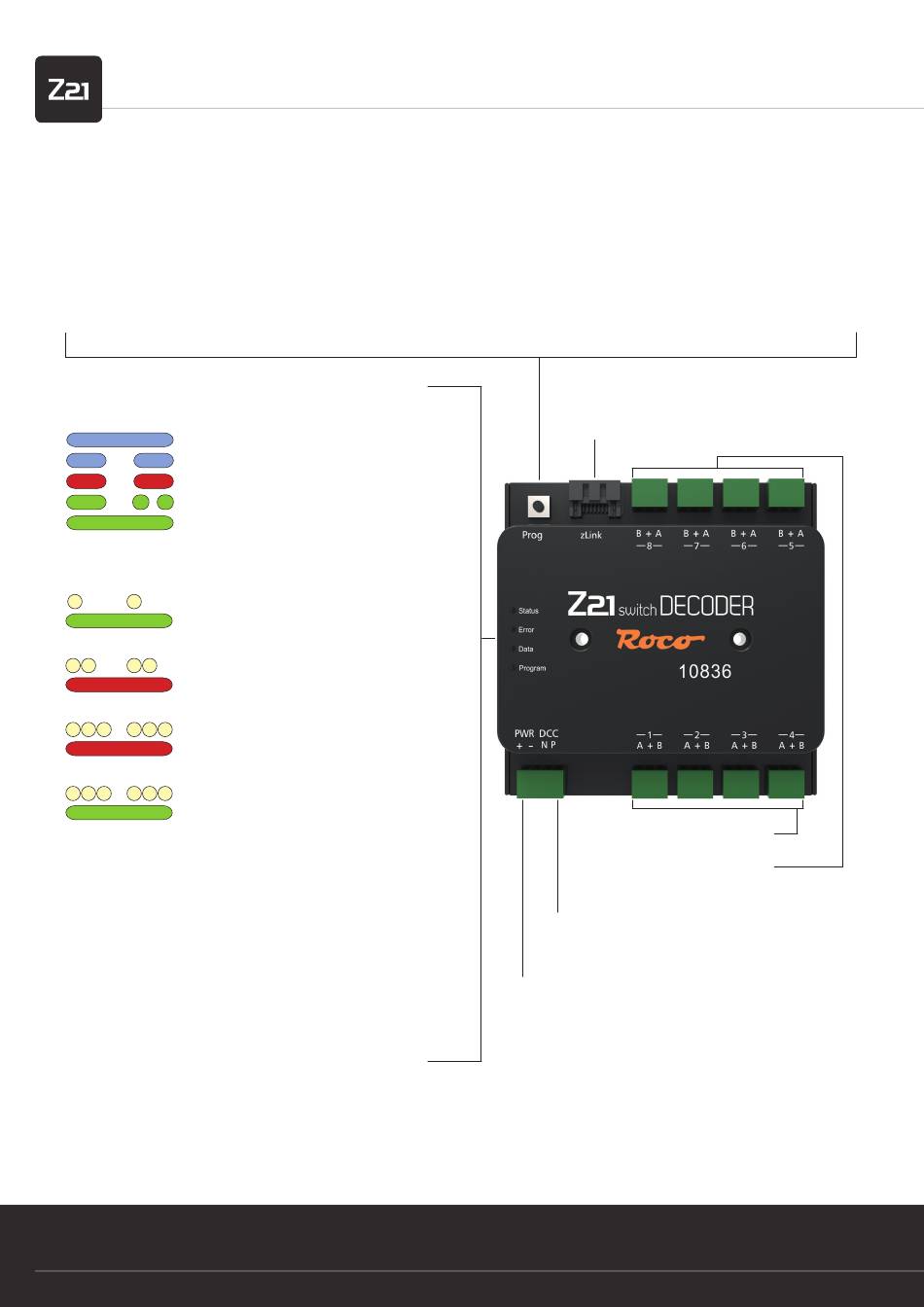

1. Kurzanleitung

Programmiertaster im Normalbetrieb:
•
halten bis „Program" blinkt (min. 3 s):
Konfigurationsmodus
•
halten bis alle LEDs leuchten (min. 8 s):
Zurücksetzen auf Werkseinstellungen
LED-Status Normalbetrieb
leuchtet blau
blinkt blau
blinkt rot
blinkt grün
leuchtet grün
LEDs im Konfigurationsmodus:
blinkt 1 x weiß
leuchtet grün
blinkt 2 x weiß
leuchtet rot
blinkt 3 x weiß
leuchtet rot
blinkt 3 x weiß
leuchtet grün
Option 1 und Option 2:
• Magnetartikel (z.B. Weichenbefehl) mit gewünschter Adresse
schalten
• Adresse wird vom Z21 switch DECODER übernommen
Option 3:
Der Adressierungs-Modus kann durch kurzen Druck auf den Pro-
grammiertaster geändert werden.
WWW.Z21.EU
4
Gleissignal vorhanden
Kein Gleissignal
Kurzschluss
Daten empfangen
Adressierung
gem. RCN-213
Option 1: Adressen für
Ausgang 1 bis 8 einstellen
Option 2: Adressen für
Ausgang 5 bis 8 einstellen
Option 3: Adressierung
kompatibel mit ROCO
oder
Option 3: Adressierung
gemäß RCN-213
Programmiertaster im Konfigurationsmodus:
•
kurz drücken:
Einstellung ändern (nur bei Option 3)
•
halten bis „Status" blau blinkt (min. 3s):
nächste Option
zLink
Schnittstelle für Konfiguration und Firmware
Update
Weichenausgänge 1 – 4
Weichenausgänge 5 – 8
einzeln konfigurierbar
Gleissignal
DCC Signaleingang, von Zentrale oder Booster
Versorgung
vom Gleis oder Netzteil
12 – 20 V DC oder DCC Schienenspannung
min. 2 A z.B.: ROCO 10850
