Mise à la terre du châssis

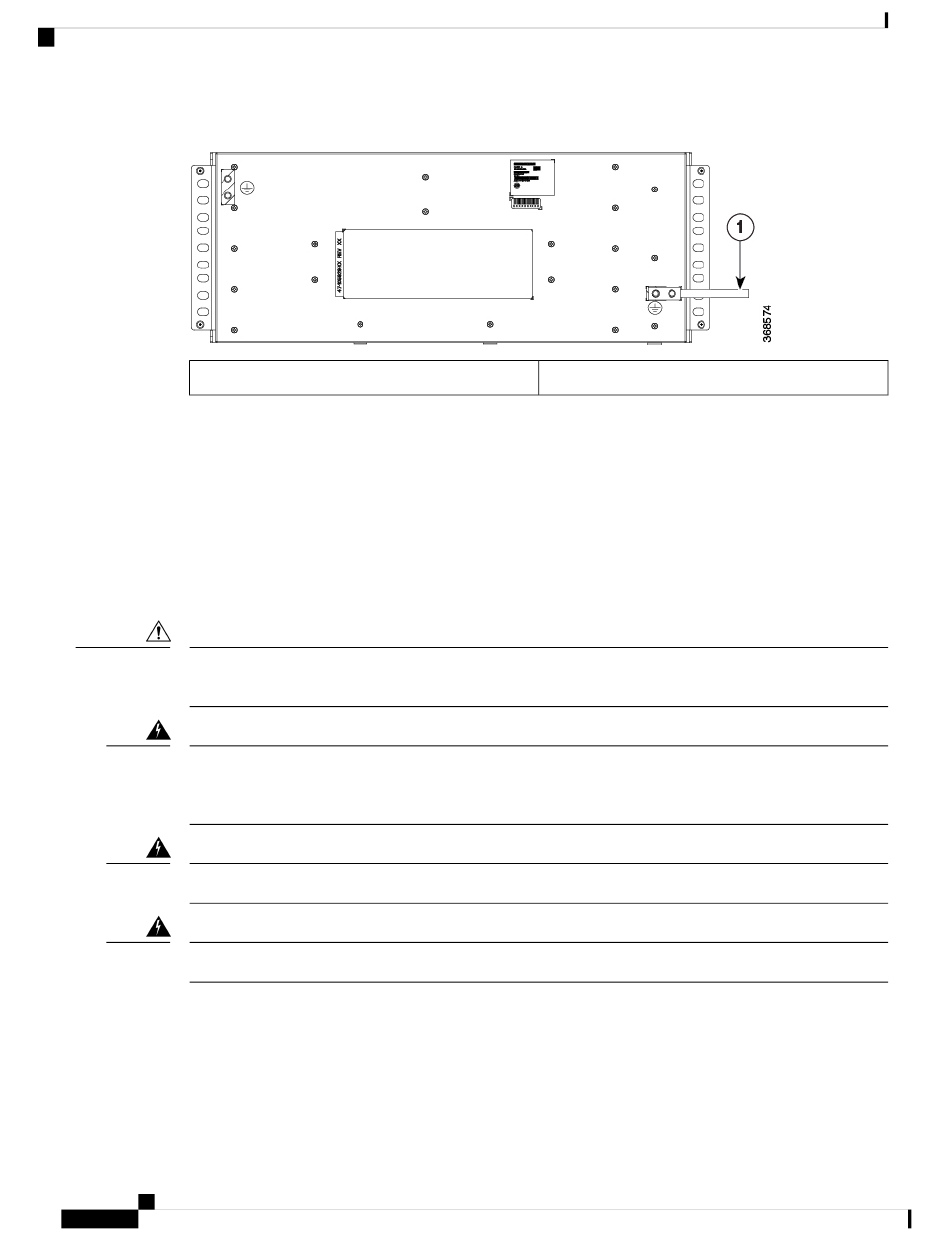

Illustration 35 : Fixer une cosse de mise à la terre à l'arrière du routeur
1
Pour garantir que le châssis est correctement relié à la terre, vous avez besoin des pièces et des outils suivants :
• Un tournevis dynamométrique à cliquet à tête cruciforme qui exerce jusqu'à 2,25 N m (20 po-lb) de
pression pour fixer le fil de mise à la terre sur le routeur
• Outil de sertissage spécifié par le fabricant de la cosse de mise à la terre
• Câble en cuivre 8 AWG pour le cordon d'alimentation
• Câble en cuivre de 6 AWG minimum pour le fil de mise à la terre
• Des pinces à dénuder adaptées aux câbles que vous utilisez
Avertissement
Avant de procéder aux connexions sur le routeur Cisco NCS 560-4, veillez à couper l'alimentation au niveau
du disjoncteur. Dans le cas contraire, vous risquez de vous blesser ou d'endommager le routeur.
Attention
Cet équipement doit être mis à la terre. N'endommagez jamais le conducteur de terre et n'utilisez pas
l'équipement sans avoir préalablement installé un conducteur de terre adéquat. Contactez l'autorité de contrôle
compétente ou un électricien si vous n'êtes pas sûr qu'une mise à la terre correcte a été effectuée. Consigne 1024
Attention
Utilisez uniquement des conducteurs en cuivre. Consigne 1025
Attention Lors de l'installation de l'unité, la terre doit être connectée en premier et déconnectée en dernier. Consigne 42
Cet appareil doit être installé dans un endroit dont l'accès est limité et doit être relié en permanence à la terre
à l'aide d'un fil de mise à la terre en cuivre de 6 AWG minimum.
Effectuez la procédure suivante pour mettre à la terre le routeur à l'aide d'une cosse à 2 trous et du point de
montage correspondant. La plupart des fournisseurs exigent une connexion de mise à la terre de 6 AWG
minimum. Vérifiez les exigences de votre fournisseur concernant la mise à la terre.
Guide d'installation matérielle du routeur Cisco NCS 560-4
72
Installation du routeur Cisco NCS 560-4
Cosse de mise à la terre
