Page 1 Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000 Première publication : 25 août 2013 Dernière modification : 30 juillet 2021 Americas Headquarters Cisco Systems, Inc. 170 West Tasman Drive San Jose, CA 95134-1706 http://www.cisco.com Tel: 408 526-4000...
Page 2 Cisco has more than 200 offices worldwide. Addresses and phone numbers are listed on the Cisco website at www.cisco.com/go/offices. Cisco and the Cisco logo are trademarks or registered trademarks of Cisco and/or its affiliates in the U.S. and other countries. To view a list of Cisco trademarks, go to this URL: https://www.cisco.com/c/en/us/about/legal/trademarks.html.
Page 3: Table Des Matières
Consignes relatives à la connexion des ports de synchronisation Voyants des ports de synchronisation Port USB externe de la carte RP Consignes relatives aux exigences du site Aménagement du site et dimensions de l'équipement Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 4 Vérifier les dimensions du rack Installer les châssis Cisco ASR 9902 et Cisco ASR 9903 Installer les châssis Cisco ASR 9902 et Cisco ASR 9903 sur un rack à 4 montants Installer le châssis Cisco ASR 9902 dans un rack à 2 montants Empiler le châssis Cisco ASR 9902...
Page 5 Contrôle de l'installation Installer et retirer des modules d'émetteurs-récepteurs Gestion des câbles Support de gestion des câbles – Routeurs Cisco ASR 9903 et Cisco ASR 9902 Installer un support de gestion des câbles Retirer un support de gestion des câbles Support de gestion des câbles —...
Page 6 Se connecter aux ports de gestion Ethernet du processeur de routage (RP) Installer des cartes de processeur de routage dans les châssis Cisco ASR 9903 et Cisco ASR 9902 Retirer la carte de processeur de routage des châssis Cisco ASR 9903 et Cisco ASR 9902...
Page 7 Retirer et remplacer le filtre à air sur le routeur Cisco ASR 9001 Retirer et remplacer le filtre à air pour les routeurs Cisco ASR 9903 et Cisco ASR 9902 Retirer et remplacer des composants du système d'alimentation CA ou CC...
Page 8 Niveaux de sortie CC du système d'alimentation Spécifications des ports RP Spécifications de consommation électrique Modules d'émetteurs-récepteurs A N N E X E B : Journal du site Journal du site Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000 viii...
Page 9: Préparer L'installation
Ce chapitre vous guide dans le processus de préparation en vue de l'installation du routeur. Avant d'installer votre routeur Cisco ASR 9902, Cisco ASR 9903, Cisco ASR 9901 ou Cisco ASR 9001, vous devez tenir compte des exigences ci-dessous : •...
Page 10: Routeur Cisco Asr 9902
800 Gbit/s dans un format à deux unités de rack (2RU). Consultez la fiche technique du routeur compact hautes performances Cisco ASR 9902. Ce tableau répertorie les composants du routeur Cisco ASR 9902 : Tableau 2 : Composants du routeur Cisco ASR 9902 Composant Quantité Processeurs de routage A99-RP-F Modules d'alimentation (CA ou PWR-1.6KW-AC...

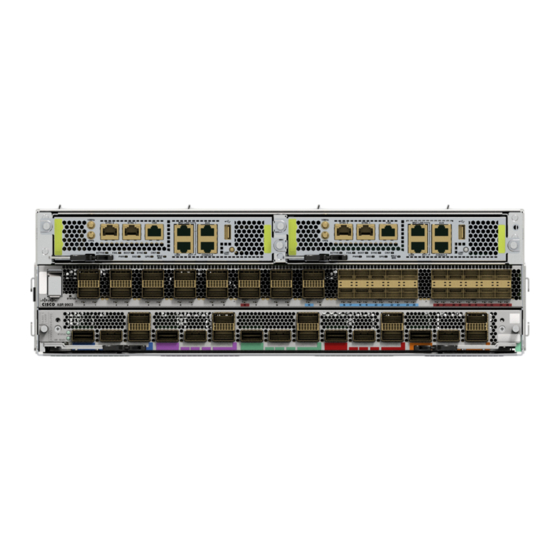

Page 11: Routeur Cisco Asr 9903
25GE et 10GE) à l'aide de la commande hw-module location <node> slice <number> config-mode. Pour plus d'informations, reportez-vous à la section Configurer les modes de port du routeur Cisco ASR 9902 dans le Guide de configuration de la gestion des systèmes pour les routeurs Cisco ASR 9000.
Page 12 Le châssis offre une entrée GPS pour la synchronisation Stratum 1, des ports BITS (Building Integrated Timing Supply), ainsi que des ports de gestion. La figure suivante illustre la façade du routeur Cisco ASR 9903 : Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 13: Routeur Cisco Asr 9901
456 Gbit/s, dans un format 2 RU. Remarque Le routeur Cisco ASR 9901 ne prend en charge que les versions 64 bits du logiciel XR Cisco IOS. Le routeur Cisco ASR 9901 est pourvu d'un processeur de routage (RP) intégré et de 42 ports à configuration fixe prenant en charge les débits suivants :...
Page 14: Routeur Cisco Asr 9001
120 Gbit/s, dans un format 2 RU. À l'instar des autres routeurs de la gamme Cisco ASR 9000, qui exécutent des images du logiciel XR Cisco IOS, le routeur Cisco ASR 9001 propose les fonctionnalités et services que l'on trouve sur les plateformes ASR 9000, ce qui permet aux clients...
Page 15: Consignes De Sécurité
Préparer l'installation Consignes de sécurité et la même évolutivité pour chaque NPU que le routeur Cisco ASR 9001. La figure suivante illustre la façade du routeur Cisco ASR 9001-S. Illustration 7 : Façade du routeur Cisco ASR 9001-S Une licence Cisco peut être obtenue afin d'atteindre la bande passante totale de 120 Gbit/s et d'activer les ports désactivés.
Page 16: Informations Relatives À La Conformité Et À La Sécurité
Sécurité des appareils à laser Les ports à configuration fixe du routeur Cisco ASR 9901 et les ports de carte de ligne du routeur Cisco ASR 9001 sont équipés de lasers. Ces lasers émettent un rayonnement invisible. Veillez à ne pas regarder directement les ports ouverts.
Page 17: Consignes De Levage
Un routeur Cisco ASR 9903 entièrement configuré peut peser jusqu'à 31,75 kg (70 livres).Un routeur Cisco ASR 9901 entièrement configuré peut peser jusqu'à 25,4 kg (55,97 livres). Un routeur Cisco ASR 9001 entièrement configuré peut peser 17,2 kg (37,91 lb). Ces systèmes ne sont pas destinés à être déplacés fréquemment.
Page 18: Consignes Relatives À La Connexion Des Ports
Les ports portant les mentions Ethernet, SYNC, CONSOLE et AUX sont des circuits très basse tension de sécurité (SELV). Les circuits SELV ne doivent être connectés qu'à d'autres circuits SELV. Illustration 9 : Ports sur la face avant du routeur Cisco ASR 9902 Port SYNC 0...
Page 19 QSFP28 Port 10 MHz Ports OTN 10GE, douze sur chaque tranche. Illustration 10 : Ports sur la face avant du routeur Cisco ASR 9903 Ports 10 MHz et 1 PPS Port USB externe Huit voyants distincts Ports RJ45 SYNC BITS...
Page 20 Préparer l'installation Consignes relatives à la connexion des ports Illustration 11 : Ports sur la face avant du routeur Cisco ASR 9901 Ports de synchronisation Port USB externe (BITS/J.211) Ports ToD et LAN de Ports 10 MHz et 1 PPS...
Page 21 Le tableau suivant présente la description des ports situés sur la face avant du routeur Cisco ASR 9901 et du routeur Cisco ASR 9001. Tableau 4 : Description des ports situés sur la face avant du routeur Cisco ASR 9901 et du routeur Cisco ASR 9001 Nom du port...
Page 22: Consignes Relatives Au Raccordement Du Port De Console Et Du Port Auxiliaire
: 115 200 bit/s, 8 bits de données, sans parité, 1 bit d'arrêt (115200 8N1). Le tableau ci-dessous répertorie les signaux utilisés sur le port de console RP. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 23: Signaux Du Port Auxiliaire
Consignes relatives aux ports LAN de gestion La carte RP dispose de deux ports LAN de gestion Ethernet RJ-45 MDI (interface dépendante du support) : MGT LAN 0 et MGT LAN 1. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 24: Voyants Du Port Lan De Gestion
Voyants du port LAN de gestion Les connecteurs LAN de gestion sont pourvus de voyants intégrés (voir l'illustration ci-dessous). Lorsqu'ils sont allumés, ces voyants fournissent les indications suivantes : Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 25: Câblage Rj-45 Du Port Lan De Gestion
Les ports SYNC 0 et SYNC 1 sont des ports de synchronisation temporelle. Ils peuvent être configurés en tant que ports BITS (Building Integrated Timing Supply) ou en tant que ports J.211. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 26: Voyants Des Ports De Synchronisation
Illustration 16 : Connecteur du port de synchronisation Tableau 8 : Brochage du connecteur BITS/J.211 Broche Signal Remarque DTI_P/BITS_RX_P Connexion bidirectionnelle pour entrée DTI, T1/E1/64K DTI_P/BITS_RX_N Connexion bidirectionnelle pour entrée DTI, T1/E1/64K — — Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 27: Port Usb Externe De La Carte Rp
• Pour installer le routeur entre deux montants ou rails, l'ouverture utilisable (c'est-à-dire la largeur entre les bords intérieurs des deux brides de fixation) doit être d'au moins : • 45,09 cm (17,75 po) pour le routeur Cisco ASR 9902 • 45 cm (17,7 po) pour le routeur Cisco ASR 9001...
Page 28 • Lorsque toutes les cartes sont installées, le poids du routeur peut atteindre 17,2 kg (37,91 livres) et celui du routeur Cisco ASR 9902 peut atteindre 19,14 kg (42,19 livres). Pour assurer la stabilité du rack et garantir votre sécurité, le rack est livré avec des dispositifs de stabilisation. Veillez à mettre en place ces dispositifs avant d'installer le routeur.
Page 29 Préparer l'installation Aménagement du site et dimensions de l'équipement Illustration 17 : Dimensions et encombrement du châssis du routeur Cisco ASR 9902 Vue du dessus Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 30 Préparer l'installation Aménagement du site et dimensions de l'équipement Illustration 18 : Dimensions et encombrement du châssis du routeur Cisco ASR 9901 Vue du dessus Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 31: Consignes Relatives Au Câblage Du Site
Préparer l'installation Consignes relatives au câblage du site Illustration 19 : Dimensions et encombrement du châssis du routeur Cisco ASR 9001 Vue du dessus Consignes relatives au câblage du site Lorsque vous planifiez l'emplacement du routeur, tenez compte des contraintes de distance relatives à l'émission des signaux, aux perturbations électromagnétiques et à...
Page 32: Consignes Relatives À La Circulation De L'air Dans Le Châssis
(Cisco ASR 9903, Cisco ASR 9902 et Cisco ASR 9901). Néanmoins, l'unité de ventilation sur le routeur Cisco ASR 9001 est située sur le côté droit du système et fait circuler l'air frais dans le routeur de droite à gauche.
Page 33 Préparer l'installation Consignes relatives à la circulation de l'air dans le châssis Illustration 20 : Cheminement de l'air dans le routeur Cisco ASR 9902 Illustration 21 : Cheminement de l'air dans le routeur Cisco ASR 9903 Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 34 Préparer l'installation Consignes relatives à la circulation de l'air dans le châssis Illustration 22 : Cheminement de l'air dans le routeur Cisco ASR 9901 Illustration 23 : Cheminement de l'air dans le routeur Cisco ASR 9001 Lorsque vous choisissez un site pour installer le routeur, veuillez tenir compte des recommandations suivantes : •...
Page 35: Consignes Relatives À L'espace Minimal Requis Pour Le Montage En Rack Et La Circulation D'air
Ce type de rack est généralement fixé au plancher et parfois à une structure au plafond ou sur un mur pour plus de stabilité. Le châssis du routeur peut être installé dans le rack Telco uniquement à l'avant. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 36 Les supports de montage du châssis de routeur Cisco ASR 9001 sont pourvus de deux trous, en haut et en bas, et de trois fentes (trous allongés). Si le routeur Cisco ASR 9001 doit être monté dans un rack de 19 pouces à...
Page 37: Rack Ouvert À 4 Montants
Cisco ASR 9001 dans un rack à 4 montants. Vous pouvez installer le routeur Cisco ASR 9903 et le routeur Cisco ASR 9902 dans des racks Telco 19 pouces à 4 montants (avec des adaptateurs d'extension). Le châssis est soutenu par des rails coulissants qui sont installés à...
Page 38: Rack Fermé Avec Côtés Perforés
Consignes relatives à la circulation d'air lors de l'installation du routeur dans un rack fermé Pour installer un routeur Cisco ASR 9902, Cisco ASR 9903, Cisco ASR 9901 ou Cisco ASR 9001 dans une armoire fermée, vous devez retirer les portes avant et arrière de l'armoire. Vous pouvez également perforer les portes avant et arrière en laissant un espace libre de 65 % minimum (70 % pour les racks ETSI 800 mm).
Page 39 Routeurs Cisco ASR 9902 et Cisco ASR 9903 Si vous montez le châssis Cisco ASR 9902 ou Cisco ASR 9903 dans une armoire fermée à 4 montants, veillez à ce que le dégagement à l'avant et à l'arrière du châssis soit d'au moins 15,24 cm (6 pouces).
Page 40 Consignes relatives à la circulation d'air lors de l'installation du routeur dans un rack fermé Illustration 28 : Espace libre nécessaire pour l'installation du routeur Cisco ASR 9902 dans une armoire fermée Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 41 Cisco ASR 9901 Si vous montez le châssis du Cisco ASR 9901 dans une armoire fermée à 2 ou 4 montants, veillez à ce que le dégagement à l'avant et à l'arrière du châssis soit d'au moins 15,24 cm (6 pouces).
Page 42 Illustration 30 : Espace libre nécessaire pour l'installation du routeur ASR 9901 dans une armoire fermée Cisco ASR 9001 Si vous montez le châssis Cisco ASR 9001 dans une armoire fermée à 4 montants, respectez les exigences de dégagement suivantes autour du châssis : •...
Page 43: Consignes Relatives À La Température Et À L'humidité
(National Electric Code), ainsi que les codes locaux en vigueur. Avertissement Chaque routeur Cisco ASR 9902, Cisco ASR 9903, Cisco ASR 9901 ou Cisco ASR 9001 est alimenté par un seul type d'entrée : CA ou CC. La configuration d'alimentation hybride (CA + CC) n'est pas prise en charge.
Page 44: Routeurs À Alimentation Ca
Remarque L'alimentation CA du routeur Cisco ASR 9903 peut gérer à la fois une tension de ligne faible de 120 V et une tension de ligne élevée de 220 V. Chaque fois qu'un échange se produit entre les deux types de tension, vous devez retirer le bloc d'alimentation du châssis, puis appliquer la nouvelle source de tension.
Page 45 Pays ou zone géographique Référence Longueur Puissance du cordon d'alimentation Argentine CAB-TA-AR 4,26 m 16 A, 250 VCA (14 pieds) Australie CAB-TA-AP 4,26 m 16 A, 250 VCA (14 pieds) Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 46 Chacune des entrées d'alimentation CA nécessite un circuit de dérivation dédié distinct. Pour obtenir la liste des plages de valeurs nominales et acceptables pour l'alimentation CA source, reportez-vous à la section Plage des tensions d'entrée CA, à la page 199. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 47 Le tableau suivant répertorie les options de cordon d'alimentation d'entrée CA, les spécifications et les numéros de produit Cisco pour les modules d'alimentation à entrée CA du routeur Cisco ASR 9901. Ce tableau fait également référence aux illustrations des cordons d'alimentation. Pour plus d'informations sur les numéros de produit Cisco (PID) et pour obtenir une description détaillée des cordons d'alimentation, consultez l'outil...
Page 48 20 A, 300 VCA (14 pieds) Illustrations des cordons d'alimentation CA pour le routeur Cisco ASR 9901 Cette section contient les illustrations des cordons d'alimentation CA décrits dans le tableau ci-dessus. Notez que certains cordons d'alimentation CA peuvent être utilisés sur plusieurs modules d'alimentation.
Page 49 Préparer l'installation Routeurs à alimentation CA Illustration 33 : Cordon d'alimentation CAB-AC-16A-SG-AZ Illustration 34 : Cordon d'alimentation CAB-AC-16A-SG-BR Illustration 35 : Cordon d'alimentation CAB-AC-16A-SG-CH Illustration 36 : Cordon d'alimentation CAB-AC-16A-SG-EU Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 50 Préparer l'installation Routeurs à alimentation CA Illustration 37 : Cordon d'alimentation CAB-AC-16A-SG-IND Illustration 38 : Cordon d'alimentation CAB-AC-16A-SG-IN Illustration 39 : Cordon d'alimentation CAB-AC-16A-SG-IS Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 51 Préparer l'installation Routeurs à alimentation CA Illustration 40 : Cordon d'alimentation CAB-AC-16A-SG-IT Illustration 41 : Cordon d'alimentation CAB-AC-16A-SG-JPN Illustration 42 : Cordon d'alimentation CAB-AC-16A-SG-SA Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 52 Préparer l'installation Routeurs à alimentation CA Illustration 43 : Cordon d'alimentation CAB-AC-16A-SG-SW Illustration 44 : Cordon d'alimentation CAB-AC-16A-SG-UK Illustration 45 : Cordon d'alimentation CAB-AC-20A-SG-US Illustration 46 : Cordon d'alimentation CAB-AC-20A-SG-US1 Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 53 Préparer l'installation Routeurs à alimentation CA Illustration 47 : Cordon d'alimentation CAB-AC-20A-SG-US2 Illustration 48 : Cordon d'alimentation CAB-AC-20A-SG-US3 Illustration 49 : Cordon d'alimentation CAB-AC-20A-SG-US4 Illustration 50 : Cordon d'alimentation CAB-AC-20A-SG-C20 Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 54 Le tableau suivant répertorie les options de cordon d'alimentation d'entrée CA, les spécifications et les numéros de produit Cisco pour les modules d'alimentation à entrée CA du routeur Cisco ASR 9001. Ce tableau fait Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 55 Routeurs à alimentation CA également référence aux illustrations des cordons d'alimentation. Pour plus d'informations sur les numéros de produit Cisco (PID) et pour obtenir une description détaillée des cordons d'alimentation, consultez l'outil de configuration dynamique. Tableau 12 : Options de cordon d'alimentation d'entrée CA pour le routeur Cisco ASR 9001 Pays ou zone géographique...
Page 56 Routeurs à alimentation CA Illustration 55 : Cordon d'alimentation CA CAB-L620P-C13-JPN Illustration 56 : Cordon d'alimentation CA CAB-ACA Illustration 57 : Cordon d'alimentation CA CAB-ACI Illustration 58 : Cordon d'alimentation CA CAB-ACR Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 57 Routeurs à alimentation CA Illustration 59 : Cordon d'alimentation CA CAB-ACS Illustration 60 : Cordon d'alimentation CA CAB-ACU Illustration 61 : Cordon d'alimentation CA CAB-ACC Illustration 62 : Cordon d'alimentation CA CAB-ACSA Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 58: Routeurs À Alimentation Cc
La longueur des câbles dépend de l'emplacement de votre routeur par rapport au bloc l'alimentation source. Remarque Les câbles d'alimentation CC (conformes aux normes NEBS et non-NEBS) sont disponibles auprès de Cisco et de fournisseurs de câbles externes. Les ID de produit standard du câble d'alimentation CC sont les suivants : •...
Page 59 Les figures ci-dessous illustrent les types de blocs de jonction requis pour les connexions des câbles d'entrée CC pour le routeur Cisco ASR 9903, le routeur Cisco ASR 9901 et le routeur Cisco ASR 9001. Illustration 65 : Bloc de jonction du câble d'alimentation CC du routeur Cisco ASR 9903 Illustration 66 : Bloc de jonction du câble d'alimentation CC du routeur Cisco ASR 9901...
Page 60 Seul le personnel spécialisé et qualifié est habilité à effectuer l'installation, le remplacement et l'entretien de cet équipement. Consigne 1030 Illustration 68 : Schéma de câblage de la source d'alimentation CC du routeur Cisco ASR 9902 Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 61 Routeurs à alimentation CC Illustration 69 : Schéma du câblage source d'alimentation CC du routeur Cisco ASR 9903 pour un seul module d'alimentation CC Illustration 70 : Schéma du câblage source d'alimentation CC du routeur Cisco ASR 9901 pour un seul module d'alimentation CC...
Page 62 Routeurs à alimentation CC Illustration 71 : Schéma du câblage source d'alimentation CC du routeur Cisco ASR 9001 pour un seul module d'alimentation CC Le codage de couleur du câble d'alimentation CC dépend de celui de la source d'alimentation CC du site. Étant donné...
Page 63: Consignes Nebs De Métallisation Et De Mise À La Terre Supplémentaires De L'unité
Les figures suivantes présentent les emplacements de mise à la terre NEBS sur les routeurs respectifs : Illustration 72 : Points de métallisation et de mise à la terre NEBS sur le routeur Cisco ASR 9902 Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 64 Consignes NEBS de métallisation et de mise à la terre supplémentaires de l'unité Illustration 73 : Points de métallisation et de mise à la terre NEBS sur le routeur Cisco ASR 9903 Illustration 74 : Points de métallisation et de mise à la terre NEBS sur le routeur Cisco ASR 9901...
Page 65 Afin d'assurer une connexion de terre supplémentaire satisfaisante au routeur, utilisez les pièces suivantes : • Routeurs Cisco ASR 9902 et Cisco ASR 9903 : une cosse de mise à la terre dotée de deux trous M5 espacés de 15,86 à 19,05 mm (0,625 à 0,75 po) et d'un réceptacle de fil suffisamment grand pour accueillir un fil de cuivre multibrin 6 AWG ou supérieur.
Page 66 Préparer l'installation Consignes NEBS de métallisation et de mise à la terre supplémentaires de l'unité Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 67: Déballer Et Installer Le Châssis
C H A P I T R E Déballer et installer le châssis Ce chapitre décrit les procédures de déballage et d'installation du routeur Cisco ASR 9001. Il comprend les sections suivantes : • Exigences et considérations préalables à l'installation, à la page 59 •...
Page 68: Déballer Le Routeur
Déballer le routeur Déballer le routeur Procédez comme illustré dans les figures ci-dessous pour retirer le routeur Cisco ASR 9903, Cisco ASR 9901 ou Cisco ASR 9001 de son emballage d'origine. Illustration 76 : Retrait du routeur Cisco ASR 9903 du conteneur d'expédition...
Page 69 Déballer et installer le châssis Déballer le routeur Illustration 77 : Retrait du routeur Cisco ASR 9901 du conteneur d'expédition Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 70 Déballer et installer le châssis Déballer le routeur Illustration 78 : Retrait du routeur Cisco ASR 9001 du conteneur d'expédition Emballage en carton Protection en carton Plateau pour accessoires Mousse de protection (bas) Mousse de protection (haut) Procédure Étape 1 Coupez le ruban d'emballage et ouvrez le carton d'expédition.
Page 71: Positionner Le Routeur
Mesurez l'espace entre les bords intérieurs des brides de fixation avant gauche et droite sur le rack. • Cisco ASR 9903 — L'espace doit être au moins de 45,085 cm (17,75 pouces) pour tenir compte de la largeur du châssis avec les supports de montage et les rails coulissants, et doit s'insérer entre les montants de fixation sur le rack.
Page 72: Installer Les Châssis Cisco Asr 9902 Et Cisco Asr 9903 Sur Un Rack À 4 Montants
Fixez les supports de montage du rack avant sur les côtés du châssis en utilisant six vis à tête plate M4 par côté. Illustration 79 : Cisco ASR 9902 : fixation des supports de montage 19 pouces à 4 montants sur les côtés du châssis Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 73 Installer les châssis Cisco ASR 9902 et Cisco ASR 9903 sur un rack à 4 montants Illustration 80 : Cisco ASR 9902 : fixation des supports de montage 23 pouces à 4 montants sur les côtés du châssis Support de montage avant Vis M4 Support de montage arrière...
Page 74 Déballer et installer le châssis Installer les châssis Cisco ASR 9902 et Cisco ASR 9903 sur un rack à 4 montants Support de montage Vis M4 Étape 2 Fixez les rails coulissants droit et gauche à l'arrière du rack à l'aide des vis de montage en rack. Le couple de serrage maximum recommandé...
Page 75 Installer les châssis Cisco ASR 9902 et Cisco ASR 9903 sur un rack à 4 montants Illustration 83 : Cisco ASR 9902 : serrage des vis sur les rails du rack (rack 19 pouces à 4 montants) – Vue de face Illustration 84 : Cisco ASR 9902 : serrage des vis sur les rails du rack (rack 19 pouces à...
Page 76 Installer les châssis Cisco ASR 9902 et Cisco ASR 9903 sur un rack à 4 montants Illustration 85 : Cisco ASR 9902 : serrage des vis sur les rails du rack (rack 23 pouces à 4 montants) – Vue de face Illustration 86 : Cisco ASR 9902 : serrage des vis sur les rails du rack (rack 23 pouces à...
Page 77: Installer Le Châssis Cisco Asr 9902 Dans Un Rack À 2 Montants
• Tournevis à lame plate de 6,35 mm (1/4 po) et de 4,5 mm (3/16 po) • Kits de montage en rack (fournis par Cisco) – ASR-9902-2P-KIT pour le montage du châssis dans un rack à deux montants de 19 pouces et 23 pouces •...
Page 78 1,5 N-m (13,28 po-lb). Illustration 88 : Cisco ASR 9902 : fixez les supports de montage en rack 19 pouces à 2 montants Illustration 89 : Cisco ASR 9902 : fixez les supports de montage en rack 23 pouces à 2 montants...
Page 79 à tête cylindrique M5 par côté. Le couple de serrage maximum recommandé est de 3,5 N-m (31 po-lb). Illustration 90 : Cisco ASR 9902 : fixez les rails coulissants sur un rack 19 pouces à 2 montants Pour installer le routeur dans un rack de 23 pouces, fixez les plaques d'extension à l'avant et à l'arrière du rack à...
Page 80 Déballer et installer le châssis Installer le châssis Cisco ASR 9902 dans un rack à 2 montants Illustration 91 : Cisco ASR 9902 : fixez les rails coulissants sur un rack 23 pouces à 2 montants Étape 3 Pour placer le châssis dans le rack, deux personnes sont nécessaires. Lors de cette opération, veuillez tenir le châssis par le haut et par le bas.
Page 81 Installer le châssis Cisco ASR 9902 dans un rack à 2 montants Illustration 92 : Cisco ASR 9902 : fixez le châssis sur un rack 19 pouces à 2 montants Illustration 93 : Cisco ASR 9902 : fixez le châssis sur un rack 23 pouces à 2 montants Étape 7...
Page 82: Empiler Le Châssis Cisco Asr 9902
Empiler le châssis Cisco ASR 9902 Empiler le châssis Cisco ASR 9902 Pour empiler plusieurs châssis Cisco ASR 9902 dans un rack, il est recommandé de commencer par le bas. Installez le premier châssis de la pile en bas, puis empilez les autres dessus.
Page 83: Installer Le Châssis Cisco Asr 9901
• Mètre ruban • Niveau (facultatif) • Un des kits de montage en rack suivants pour le routeur ASR 9901 (fournis par Cisco) : • ASR-9901-2P-KIT pour le montage du châssis dans un rack à deux montants de 19 ou 23 pouces.
Page 84 à l'arrière du rack à deux montants en utilisant quatre vis à tête cylindrique M5 par côté. Le couple de serrage maximum recommandé est de 3,5 N-m (31 po-lb). Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 85 Maintenez le châssis contre les rails de montage tandis que l'autre personne serre manuellement quatre vis sur les rails du rack de chaque côté du châssis (voir l'illustration ci-dessous). Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 86 Illustration 96 : Rack à deux montants de 19 pouces Illustration 97 : Rack à deux montants de 23 pouces Quatre vis de chaque côté pour fixer le châssis au rack Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 87: Installer Le Châssis Dans Un Rack À Quatre Montants
à tête cylindrique M5 pour le support arrière. Répétez cette opération pour le système de rail coulissant gauche. Le couple de serrage maximum recommandé est de 3,5 N-m (31 po-lb). Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 88 Pour placer le châssis dans le rack, deux personnes sont nécessaires. Lors de cette opération, veuillez tenir le châssis par le haut et par le bas (voir l'illustration ci-dessous). Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 89 Maintenez le châssis contre les rails de montage tandis que l'autre personne serre manuellement quatre vis sur les rails du rack de chaque côté du châssis (voir l'illustration ci-dessous). Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 90 Déballer et installer le châssis Installer le châssis dans un rack à quatre montants Illustration 99 : Rack à quatre montants de 19 pouces Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 91: Installer Le Châssis Cisco Asr 9001
Serrez complètement toutes les vis pour fixer le châssis aux rails du rack. Installer le châssis Cisco ASR 9001 Ce chapitre décrit l'installation d'un châssis Cisco ASR 9001 dans un rack. Il comprend les sections suivantes : Avant de commencer Avant d'installer le châssis, vérifiez que vous disposez des outils et de l'équipement suivants :...
Page 92: Montage Du Châssis En Rack
• Un des kits de montage en rack suivants (fournis par Cisco) : • Cisco PID ASR-9001-2P-KIT= pour le montage du châssis dans un rack à deux montants de 19 pouces. • Cisco PID ASR-9001-2PL-KIT= pour le montage du châssis dans un rack à deux montants de 23 pouces.
Page 93 Serrez complètement toutes les vis sur les brides de montage du châssis et sur les brides de support (de chaque côté) pour fixer le châssis aux rails du rack. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 94: Installer Le Châssis Dans Un Rack À Quatre Montants
Installer le châssis dans un rack à quatre montants Que faire ensuite Illustration 102 : Installation du châssis Cisco ASR 9001 dans un rack à deux montants Trois vis de chaque côté (deux au minimum) pour fixer le châssis au rack Installer le châssis dans un rack à...
Page 95: Connexions De Métallisation Et De Mise À La Terre Supplémentaires
Remarque Pour le routeur Cisco ASR 9902, la cosse de mise à la terre est livrée avec le châssis dans l'emballage, elle n'est pas montée sur le châssis. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 96 Déballer et installer le châssis Connexions de métallisation et de mise à la terre supplémentaires Illustration 104 : Métallisation et mise à la terre NEBS pour le routeur Cisco ASR 9902 Points de mise à la terre Illustration 105 : Métallisation et mise à la terre NEBS pour le routeur Cisco ASR 9903...
Page 97 Connexions de métallisation et de mise à la terre supplémentaires Illustration 106 : Métallisation et mise à la terre NEBS pour le routeur Cisco ASR 9901 Illustration 107 : Métallisation et mise à la terre NEBS pour le routeur Cisco ASR 9001 Étape 2...
Page 98: Installer Le Kit Plénum En Option
• Deux cosses de mise à la terre avec quatre vis M4 (deux vis par cosse) • Deux vis UNC 10-32 et deux vis M4 (pour fixer le support de mise à la terre au châssis du Cisco ASR 9001) Plaques d'adaptation et types de rack pris en charge Le tableau suivant répertorie les racks prenant en charge les plaques d'adaptation et le kit plénum en option.
Page 99: Installer Le Kit Plénum Dans Un Rack De 19 Pouces
à air et le plateau de gestion des câbles sont installés dans la base du plénum après son montage dans le rack. Remarque Le guide-câble est fixé au rack après l'installation du routeur Cisco ASR 9001. Installer le kit plénum dans un rack de 19 pouces Remarque L'assemblage et le montage du kit plénum dans le rack s'effectuent avant l'installation du routeur...
Page 100 Étape 4 Fixez les chicanes gauche et droite à la base du plénum à l'aide des vis M5x10 mm fournies par Cisco (quatre par chicane). Les trous de serrure de part et d'autre de la base du plénum vous aident à positionner les chicanes (voir l'illustration Fixation des chicanes à...
Page 101 Illustration 109 : Fixation des plaques d'adaptation arrière (rack à quatre montants) Étape 8 Placez le routeur Cisco ASR 9001 sur une surface plane et stable. Fixez le support de mise à la terre arrière (voir l'illustration ci-dessous). Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 102 Installer le kit plénum dans un rack de 19 pouces Illustration 110 : Support de mise à la terre arrière Étape 9 Installez le routeur Cisco ASR 9001 dans l'ensemble de plénum dans le rack (voir Installer le châssis dans un rack à deux montants, à la page 84 Installer le châssis dans un rack à...
Page 103: Installer Le Kit Plénum Dans Un Rack Etsi De Deux À Quatre Montants
Placez la base du plénum sur une surface plane et stable. Fixez les plaques d'adaptation gauche et droite à l'avant de la base du plénum en utilisant deux vis de montage en rack M5x10 mm fournies par Cisco dans les trous de vis supérieur et inférieur de la base du plénum.
Page 104 Étape 2 Fixez les chicanes gauche et droite à la base du plénum à l'aide des vis M5x10 mm fournies par Cisco (quatre par chicane). Les trous de serrure de part et d'autre de la base du plénum vous aident à positionner les chicanes (voir l'illustration ci-dessous).
Page 105 Positionnez le plateau de gestion des câbles à l'avant de l'ensemble de plénum (voir l'illustration ci-dessous). Insérez et serrez à la main les deux vis imperdables (une de chaque côté) pour fixer le plateau de gestion des câbles à l'ensemble de plénum. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 106 Soulevez l'ensemble de plénum pour le placer à la position souhaitée dans le rack. Alignez les trous de vis sur les plaques d'adaptation de l'ensemble de plénum avec les trous de montage dans le rack. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 107 à l'aide de vis M3 x 10 mm ; trois de chaque côté (voir l'illustration ci-dessous). Si l'espacement entre l'avant et l'arrière pour l'armoire est de 46,7 cm (18,4 pouces), fixez les plaques Remarque d'adaptation arrière. Illustration 116 : Fixation des plaques d'adaptation arrière Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 108 Installer le kit plénum dans un rack ETSI de deux à quatre montants Étape 8 Placez le routeur Cisco ASR 9001 sur une surface plane et stable. Fixez le support de mise à la terre arrière (illustration Support de mise à la terre arrière).
Page 109: Installer Des Modules Et Des Câbles Dans Le Châssis
• Connexion des câbles de processeur de routage, à la page 122 • Installer des cartes de processeur de routage dans les châssis Cisco ASR 9903 et Cisco ASR 9902, à la page 125 • Cartes d'extension de port ASR 9903, à la page 131 •...
Page 110: Ports Fixes Du Routeur Cisco Asr 9901
à fibre optique des ports QSFP28, nous vous recommandons de retirer le module d'émetteur-récepteur du port, puis de débrancher les câbles. Ports fixes du routeur Cisco ASR 9901 Le routeur Cisco ASR 9901 est équipé de 42 ports à configuration fixe prenant en charge les émetteurs-récepteurs suivants : • 16 ports SFP •...
Page 111: Adaptateurs Mpa Et Ports Fixes Du Routeur Cisco Asr 9901
SFP+ associé. Remarque Sur le routeur Cisco ASR 9001-S, deux ports SFP+ 10 GE fixes (SFP+2 et SFP+3) sont désactivés par défaut ; ils peuvent être activés par une mise à niveau de la licence. La figure suivante illustre la face avant du châssis et les connecteurs des ports 4x10 Gigabit Ethernet fixes.
Page 112: Adaptateurs Mpa
Adaptateur MPA 40 Gigabit Ethernet à 1 port, à la page 107 Remarque Dans le routeur Cisco ASR 9001-S, une baie (MPA1) est désactivée par défaut ; elle peut être activée par une mise à niveau de la licence. Adaptateur MPA Gigabit Ethernet à 20 ports L'adaptateur MPA Gigabit Ethernet à...
Page 113: Adaptateur Mpa 10 Gigabit Ethernet À 4 Ports
Ce voyant indique l'état du port XFP associé, comme il est décrit dans la section Voyants d'état, à la page 171. La figure ci-dessous montre un exemple de l'adaptateur MPA 10 Gigabit Ethernet à 4 ports. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 114: Adaptateur Mpa 10 Gigabit Ethernet À 2 Ports
Ce voyant indique l'état du port XFP associé, comme il est décrit dans la section Voyants d'état, à la page 171. La figure ci-dessous montre un exemple de l'adaptateur MPA 10 Gigabit Ethernet à 2 ports. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 115: Adaptateur Mpa 40 Gigabit Ethernet À 1 Port
Voyants d'état, à la page 171. La figure ci-dessous montre un exemple du panneau avant de l'adaptateur MPA 40 Gigabit Ethernet à 1 port. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 116: Installer Et Retirer Des Adaptateurs Mpa
MPA est en cours. Installer et retirer des adaptateurs MPA Ces sections décrivent l'installation et le retrait d'adaptateurs MPA sur le routeur Cisco ASR 9001. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 117: Manipuler Des Adaptateurs Mpa
Pour connaître la syntaxe des commandes, reportez-vous à la section « Commandes d'administration des nœuds et de redondance matérielle » au chapitre « Routeur Cisco ASR 9000 » du guide de référence en ligne des commandes de gestion système des routeurs Cisco ASR 9000.
Page 118: Retrait Et Installation D'un Adaptateur Mpa
La méthode d'OIR matériel consiste à retirer et à insérer physiquement des adaptateurs MPA sans faire usage de commandes logicielles. Quatre types d'OIR matériel sont pris en charge : Si la baie est vide lors du démarrage de la carte de ligne modulaire (MLC) du routeur Cisco ASR 9001, vous pouvez procéder comme suit : •...
Page 119: Installation Et Retrait Des Équipements Optiques
(verts). Il est possible que les voyants de port (C/A et A/L) soient allumés (verts) en fonction de vos connexions et de votre configuration. Pour vérifier qu'un adaptateur MPA a été installé correctement, procédez comme suit : Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 120 L'état de l'adaptateur MPA doit être « OK » et l'état de la carte de ligne modulaire doit être « IOS XR RUN » dans le résultat de la commande show platform. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 121 MPA. Pour plus d'informations sur la mise en service et la configuration des routeurs Cisco ASR 9000 et du Cisco Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 122: Installer Et Retirer Des Modules D'émetteurs-Récepteurs
• Un plateau de gestion des câbles — Cisco ASR 9001 Support de gestion des câbles – Routeurs Cisco ASR 9903 et Cisco ASR 9902 Un support de gestion des câbles est fixé au support de montage en rack sur les routeurs Cisco ASR 9903 et Cisco ASR 9902.
Page 123: Installer Un Support De Gestion Des Câbles
Positionnez le support de gestion des câbles sur les trous du centre des supports de montage en rack du châssis. Reportez-vous à la figure suivante. Illustration 125 : Installation et retrait du support de gestion des câbles pour le routeur Cisco ASR 9903 Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 124: Retirer Un Support De Gestion Des Câbles
Installer des modules et des câbles dans le châssis Retirer un support de gestion des câbles Illustration 126 : Installation et retrait du support de gestion des câbles pour le routeur Cisco ASR 9902 Étape 3 Insérez et serrez les vis fournies pour fixer le support.
Page 125: Support De Gestion Des Câbles - Cisco Asr 9901
Support de gestion des câbles Cisco ASR 9901 Un support de gestion des câbles est fixé au support de montage en rack sur le routeur Cisco ASR 9901. Illustration 127 : Support de gestion des câbles du routeur Cisco ASR 9901 Remarque Lors du transport, le support de gestion des câbles n'est pas fixé...
Page 126: Retirer Un Support De Gestion Des Câbles
Répétez l'étape 3 pour tous les autres câbles d'interface, en procédant de bas en haut, puis passez à l'étape 5. Étape 5 Desserrez les vis d'installation à chaque extrémité du support de gestion des câbles et retirez le support du châssis (voir l'illustration ci-dessus). Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 127: Support De Gestion Des Câbles - Cisco Asr 9001
Support de gestion des câbles Cisco ASR 9001 Le routeur Cisco ASR 9001 fournit un support de gestion des câbles au milieu du châssis. La figure suivante illustre un acheminement des câbles type pour le routeur Cisco ASR 9001. Illustration 129 : Exemple d'acheminement des câbles dans les supports de gestion des câbles du routeur Cisco ASR 9001 Remarque Lors du transport, le support de gestion des câbles n'est pas fixé...
Page 128: Retirer Un Support De Gestion Des Câbles
Plateau de gestion des câbles Cisco ASR 9001 Un plateau de gestion des câbles est monté dans la partie inférieure du châssis du routeur Cisco ASR 9001 pour acheminer les câbles d'interface jusqu'au processeur de routage (RP). La figure suivante illustre un acheminement des câbles type dans le plateau de gestion des câbles.
Page 129: Installer Un Plateau De Gestion Des Câbles
Installer des modules et des câbles dans le châssis Installer un plateau de gestion des câbles Illustration 131 : Exemple d'acheminement des câbles dans le plateau de gestion des câbles du routeur Cisco ASR 9001 Installer un plateau de gestion des câbles Pour installer un plateau de gestion des câbles, procédez comme suit :...
Page 130: Retirer Un Plateau De Gestion Des Câbles
à un modem. Illustration 133 : Connexions du port auxiliaire et du port de console RP Terminal de la console Câbles RJ-45 Modem Port auxiliaire et port de console Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 131: Se Connecter Au Port De Console Rp
Les ports portant les mentions Ethernet, Console et AUX sont des circuits à très basse tension de sécurité (SELV). Les circuits SELV ne doivent être connectés qu'à d'autres circuits SELV. Remarque Cisco ne commercialise pas les câbles RP, mais ceux-ci sont disponibles auprès de tout fournisseur de câbles professionnels externe. Remarque Pour satisfaire les exigences de protection contre les surtensions liées à...
Page 132: Se Connecter Aux Ports De Gestion Ethernet Du Processeur De Routage (Rp)
Utilisez des câbles conformes aux normes EIA/TIA-568. Avertissement Les ports de gestion Ethernet font principalement office de ports Telnet dans le routeur Cisco ASR 9001 ; ils permettent également de démarrer des images logicielles Cisco et d'y accéder via un réseau auquel un port Ethernet est directement connecté.
Page 133: Installer Des Cartes De Processeur De Routage Dans Les Châssis Cisco Asr 9903 Et Cisco Asr 9902
Installer des modules et des câbles dans le châssis Installer des cartes de processeur de routage dans les châssis Cisco ASR 9903 et Cisco ASR 9902 Installer des cartes de processeur de routage dans les châssis Cisco ASR 9903 et Cisco ASR 9902 Cette section décrit comment installer les cartes de processeur de routage (RP) dans le châssis des routeurs...
Page 134 Installer des modules et des câbles dans le châssis Installer des cartes de processeur de routage dans les châssis Cisco ASR 9903 et Cisco ASR 9902 Illustration 135 : Déplacez le loquet vers la droite et tirez sur le dispositif d'extraction 3.
Page 135 Installer des modules et des câbles dans le châssis Installer des cartes de processeur de routage dans les châssis Cisco ASR 9903 et Cisco ASR 9902 Illustration 137 : Le dispositif d'extraction entre en contact avec le châssis 4. Lorsque le dispositif d'extraction entre en contact avec le châssis, faites-le pivoter lentement pour qu'il agrippe le châssis, puis insérez la carte de processeur de routage à...
Page 136 Installer des modules et des câbles dans le châssis Installer des cartes de processeur de routage dans les châssis Cisco ASR 9903 et Cisco ASR 9902 Illustration 138 : Poussez la poignée 5. Serrez complètement les vis imperdables pour fixer la carte de processeur de routage à l'intérieur du châssis.
Page 137: Retirer La Carte De Processeur De Routage Des Châssis Cisco Asr 9903 Et Cisco Asr 9902
Retirer la carte de processeur de routage des châssis Cisco ASR 9903 et Cisco ASR 9902 Cette section explique comment retirer les cartes de processeur de routage des châssis Cisco ASR 9903 et Cisco ASR 9902. 1. Dévissez les vis imperdables.
Page 138 Installer des modules et des câbles dans le châssis Retirer la carte de processeur de routage des châssis Cisco ASR 9903 et Cisco ASR 9902 Illustration 141 : Tirer la poignée d'extraction 3. Tirez la poignée jusqu'à ce que le dispositif d'extraction cesse de pivoter, puis retirez la carte de processeur de routage du châssis.
Page 139: Cartes D'extension De Port Asr 9903
Cartes d'extension de port ASR 9903 Le routeur Cisco ASR 9903 prend en charge les cartes d'extension de port (PEC) 2 T ou 0,8 T. Les cartes d'extension de port sont des modules amovibles disponibles dans les types suivants : Carte d'extension de port 0,8 T Le module amovible Cisco A9903-8HG-PEC, disponible en option, offre 48 ports physiques avec une capacité...
Page 140: Carte D'extension De Port 2 T
• Tous les ports physiques QSFP-DD et QSFP28 prennent en charge 1 x 100GE, 1 x 40GE, 4 x 25GE et 4 x 10GE. Illustration 145 : Carte d'extension de port 2 T du routeur ASR 9903 – Disposition des ports Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 141: Installer La Carte D'extension De Port
Cisco ASR 9903. Installer la carte d'extension de port Cette section décrit comment installer la carte d'extension de port 2 T ou 0,8 T dans le châssis Cisco ASR 9903. Remarque Effectuez une inspection visuelle des connecteurs de fond de panier.
Page 142: Retirer La Carte D'extension De Port
6. Attendez que le voyant d'état cesse de clignoter en orange et s'allume en vert. Retirer la carte d'extension de port Cette section décrit comment retirer la carte d'extension de port 2 T ou 0,8 T du châssis Cisco ASR 9903. Remarque La carte d'extension de port ne prend pas en charge le processus OIR géré.
Page 143: Raccorder Le Routeur Au Secteur
Utilisez l'une de ces procédures pour raccorder votre routeur au secteur. Remarque Sur le routeur Cisco ASR 9902, vous devez installer les blocs d'alimentation, puis suivre l'une des procédures ci-dessous pour connecter l'alimentation au routeur Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 144: Raccorder Un Routeur Ca Au Secteur
OFF (0) jusqu'à ce que vous soyez prêt à remettre le système sous tension. Étape 4 Procédez comme suit : • Cisco ASR 9901 : branchez le cordon d'alimentation CA sur la prise à l'arrière du châssis (voir l'illustration suivante). Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 145 Installer des modules et des câbles dans le châssis Raccorder un routeur CA au secteur • Cisco ASR 9001 : branchez le cordon d'alimentation CA sur la prise à l'avant du châssis (voir l'illustration suivante). Étape 5 Fermez le recouvrement pour câble qui assure la fixation du cordon d'alimentation CA à la prise du module d'alimentation.
Page 146: Raccorder Un Routeur Cc Au Secteur
La longueur des câbles dépend de l'emplacement de votre routeur par rapport à la source d'alimentation CC. Cisco Systems ne commercialise pas ces câbles. Néanmoins, vous pouvez vous les procurer auprès d’un fournisseur de câbles professionnels. Pour plus d'informations sur les caractéristiques d'alimentation du site et des câbles CC, reportez-vous à...
Page 147 : (1) terre à terre, (2) positif (+) à positif (+) et (3) négatif (–) à négatif (–). Illustration 149 : Cisco ASR 9901 : Raccords d'alimentation standard pour un seul module d'alimentation CC Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 148: Mettre Le Routeur Sous Tension
Installer des modules et des câbles dans le châssis Mettre le routeur sous tension Illustration 150 : Cisco ASR 9001 : Raccords d'alimentation standard pour un seul module d'alimentation CC Étape 4 Passez à la section suivante. Mettre le routeur sous tension Remarque Cet équipement est conçu pour démarrer en moins de 30 minutes, à...
Page 149: Interrupteur D'alimentation
Installer des modules et des câbles dans le châssis Mettre le routeur sous tension Illustration 151 : Interrupteur d'alimentation sur le routeur Cisco ASR 9902 Interrupteur d'alimentation Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 150 Installer des modules et des câbles dans le châssis Mettre le routeur sous tension Illustration 152 : Interrupteur d'alimentation sur le routeur Cisco ASR 9903 Illustration 153 : Interrupteur d'alimentation sur le routeur Cisco ASR 9901 Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 151 Installer des modules et des câbles dans le châssis Mettre le routeur sous tension Illustration 154 : Interrupteur d'alimentation sur le routeur Cisco ASR 9001 Étape 3 Vérifiez que le voyant d'alimentation sur chaque module d'alimentation est allumé en vert.
Page 152 Installer des modules et des câbles dans le châssis Mettre le routeur sous tension Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 153: Résolution Des Problèmes D'installation
Cette section présente les méthodes utilisées pour résoudre les problèmes du routeur. Elles sont classées par sous-système. Si vous ne parvenez pas à résoudre votre problème, contactez un conseiller du service clients Cisco pour obtenir de l'aide. Lorsque vous contactez le service clients, ayez les informations suivantes à portée de main : •...
Page 154: Séquence De Démarrage Normale Du Routeur
• Sous-système de refroidissement — Les unités de ventilation font circuler l'air de refroidissement à travers le châssis. • Le routeur Cisco ASR 9001 est équipé d'une seule unité de ventilation (avec 14 ventilateurs). • Le routeur Cisco ASR 9901 dispose de trois unités de ventilation.
Page 155: Identifier Les Problèmes De Démarrage
En fonction de l'état, la carte de processeur de routage génère une alarme et enregistre les messages d'avertissement appropriés sur la console. Les voyants d'état du module d'alimentation sont illustrés sur la figure ci-dessous. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 156 Résolution des problèmes d'installation Résoudre les problèmes du sous-système d'alimentation d'entrée CA Illustration 155 : Voyants d'état du module d'alimentation CA en entrée du routeur Cisco ASR 9902 Voyant d'état de l'alimentation Voyant du ventilateur Illustration 156 : Voyants d'état du module d'alimentation CA en entrée du routeur Cisco ASR 9901...
Page 157 • Haute puissance • Ventilateur lent Éteint Le module d'alimentation n'est pas alimenté. Illustration 157 : Voyants d'état du module d'alimentation CA en entrée du routeur Cisco ASR 9001 Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 158 • Les cordons d'alimentation à la source sont bien branchés sur les prises de courant CA. • Le disjoncteur CA source est sous tension. Étape 3 Vérifiez les voyants d'état du bloc d'alimentation : • Cisco ASR 9902 : Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 159 • Un voyant orange fixe indique une défaillance de l'alimentation due à une surtension, une surintensité, une surchauffe ou une défaillance du ventilateur. • Cisco ASR 9901 : Le routeur Cisco ASR 9901 est également pourvu d'un voyant OK en entrée/d'état LC en Remarque façade. Reportez-vous à la section Indicateurs en façade de la carte...
Page 160: Résoudre Les Problèmes Du Sous-Système D'alimentation D'entrée Cc
Les voyants d'état du module d'alimentation sont illustrés sur la figure ci-dessous. Illustration 158 : Bloc d'alimentation CC du routeur Cisco ASR 9902 Voyant d'état de l'alimentation Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 161 Résoudre les problèmes du sous-système d'alimentation d'entrée CC Illustration 159 : Bloc d'alimentation CC du routeur Cisco ASR 9901 Tableau 21 : Voyants d'état du module d'alimentation CC en entrée des routeurs Cisco ASR 9901, 9902 et 9903 Voyant Couleur État...
Page 162 Résolution des problèmes d'installation Résoudre les problèmes du sous-système d'alimentation d'entrée CC Illustration 160 : Voyants d'état du module d'alimentation CC en entrée du routeur Cisco ASR 9001 Voyant d'alimentation OK (vert) Allumé lorsque le module d'alimentation est actif et...
Page 163 • Un voyant orange fixe indique une défaillance de l'alimentation due à une surtension, une surintensité, une surchauffe ou une défaillance du ventilateur. • Cisco ASR 9901 : Le routeur Cisco ASR 9901 est également pourvu d'un voyant OK en entrée/d'état LC en Remarque façade. Reportez-vous à la section Indicateurs en façade de la carte...
Page 164: Informations Supplémentaires Relatives À La Résolution Des Problèmes Liés Au Sous-Système D'alimentation
Tableau 22 : Identifiants matériels et logiciels des modules d'alimentation Identifiant matériel Identifiant logiciel PS0 M0 PS0 M1 Exécutez la commande show inventory power en mode d'administration pour afficher les modules d'alimentation installés sur un routeur. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 165: Obtenir Des Informations Sur La Température Et L'environnement
Les supports d'alimentation des routeurs à ports fixes ne disposent pas de mémoire IDPROM (identification programmable read-only memory). Le logiciel Cisco IOS XR crée un support d'alimentation virtuel simulé avec IDPROM qui représente les supports d'alimentation en fonction du type de modules d'alimentation utilisé...
Page 166 VP3P3_RTC 3286 2970 3000 3594 3630 VP0P85_IPU_MGT VP1P5_CPU 1499 1350 1364 1634 1650 VP0P8_PHY_AVDD VP1P0_FPGA 1089 1100 VP1P8_PHY_AVDD 1800 1620 1636 1960 1980 VP7P0 6999 6300 6363 7623 7700 Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 167 4500 4545 5445 5500 VP7P0_1 7000 6300 6363 7623 7700 VP1P2_PHY 1200 1080 1091 1307 1320 VP1P1_SKB0_AVDDH 1100 1017 1182 1210 Hot Swap VS 12075 10800 10908 14256 14400 Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 168 1080 1091 1307 1320 VP1P5_I210 1499 1350 1364 1634 1650 VP0P9_I210 VP3P3_MB_DB 3300 2970 3000 3594 3630 VP5P0_DB 4999 4500 4545 5445 5500 VP7P0_DB 6998 6300 6363 7623 7700 Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 169 12.1 15.2 0/PT0-PM1 1.6KW-AC 213.0 12.1 18.2 Total of Power Shelf 0: 512W/ 2.4A 404W/ 33.4A ================================================================================ Location Card Type Power Power Status Allocated Used Watts Watts ================================================================================ ASR-9902-LC Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 170: Résoudre Les Problèmes Liés Au Système De Distribution De L'alimentation
• Si l'unité de ventilation ne fonctionne toujours pas, il peut y avoir un problème avec cette dernière ou avec la distribution +12 V CC via le fond de panier. • Contactez votre conseiller Cisco si le problème persiste après le remplacement de l'unité de ventilation. Résoudre les problèmes liés au sous-système du processeur de routage Le sous-système du processeur de routage (RP) se compose du processeur de routage situé...
Page 171: Présentation Du Processeur De Routage
CAN. Il exécute, en outre, les protocoles de routage. La figure ci-dessous identifie les logements, ports et voyants situés à l'avant de la carte RP. Illustration 161 : Face avant du châssis du routeur Cisco ASR 9902 Ports 10 MHz et 1 PPS...
Page 172: Indicateurs En Façade De La Carte Rp
La carte de processeur de routage dispose de voyants pour afficher les informations système. Le nombre de voyants varie en fonction du routeur : • Les routeurs Cisco ASR 9903, Cisco ASR 9902 et Cisco ASR 9901 disposent de 9 voyants distincts • Le routeur Cisco ASR 9001 dispose de 8 voyants distincts Le tableau ci-dessous répertorie les définitions d'affichage des voyants en façade de la carte RP, ainsi que les...
Page 173 Le port USB externe est occupé/actif. Le voyant est géré par USB 2.0 externe (eUSB) Une seule couleur le contrôleur USB. (Cisco ASR 9001 uniquement) Éteint (par défaut Le port USB externe n'est pas occupé/actif. après une réinitialisation) Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 174 (Module d'alimentation en entrée du routeur Cisco ASR 9901 Illustration 159 : ASR 9901) Orange (fixe ou Bloc d'alimentation CC du routeur Cisco ASR 9901. clignotant) Unité de ventilation Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 175: Affichage Matriciel Led
IMEM Démarrage de l'initialisation de la mémoire. IGEN Démarrage de l'initialisation de la carte. ICBC Initialisation de la communication avec le microcontrôleur. SCPI La carte n'est pas correctement insérée. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 176 Affichage des erreurs du contrôleur de bus CAN sur la matrice LED Le tableau suivant présente les messages d'erreur affichés sur la matrice LED lorsque la carte RSP échoue à l'un des autotests à la mise sous tension. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 177: Ports Ethernet Et Voyants D'état
• Port auxiliaire : interface RJ-45 qui prend en charge le contrôle des flux et est souvent utilisée pour connecter un modem, un dispositif de service d'accès aux canaux (CSU) ou un autre équipement facultatif dédié à la gestion Telnet. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 178: Surveiller L'état Des Alarmes Critiques, Majeures Et Mineures
Dans le cadre d'un processus de démarrage normal de carte de ligne, les événements suivants se produisent : 1. La carte de ligne est alimentée et commence à exécuter le logiciel d'initialisation. 2. La carte de ligne effectue des vérifications internes et se prépare à accepter le logiciel XR Cisco IOS du processeur de routage (RP).
Page 179: Voyants D'état
Tableau 27 : Valeurs par défaut de la configuration de la carte de ligne Paramètre Entrée du fichier de configuration Valeur par défaut Contrôle de flux flow-control egress oningress off Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 180: Adresse De L'interface De La Carte De Ligne
à ports fixes Cisco ASR 9000. Le logement de carte d'interface du routeur Cisco ASR 9001 porte le numéro 0 avec trois sous-logements. Les sous-logements sur la carte de ligne sont numérotés 0, 1 et 2. Les sous-logements 0 et 1 sont réservés pour les ports EP, tandis que le sous-logement 2 concerne les ports natifs sur la carte de ligne.
Page 181 Pour rappel, les valeurs du rack et du sous-logement du routeur Cisco ASR 9001 sont toujours égales à 0 (zéro). Par exemple, pour configurer le port 4 sur la baie 0 de la carte de ligne, procédez comme suit : RP/0/RSP0/CPU0:router# interface tengige 0/0/0/3 Étape 5...
Page 182: Contrôle Des Modules D'émetteurs-Récepteurs
NAME: "module mau 0/0/1/3", DESCR: "SFP" PID: SFP-GE-S , VID: V01 , SN: FNS15501YHS NAME: "module mau 0/0/1/4", DESCR: "SFP" PID: SFP-GE-S , VID: V01 , SN: FNS15501YJA NAME: "module mau 0/0/1/5", DESCR: "SFP" Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 183: Dépannage Avancé De La Carte De Ligne
Pour déterminer la carte concernée par le problème, il est essentiel de consulter la sortie de ces commandes : • show logging • show diag slot • show context location slot Outre ces commandes show, vous devez recueillir les informations suivantes : Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 184: Résoudre Les Problèmes Du Sous-Système De Refroidissement
L'unité de ventilation est alimentée par le fond de panier du châssis. Le routeur Cisco ASR 9901 utilise 3 unités de ventilation individuelles. Le routeur Cisco ASR 9001 utilise une seule unité de ventilation comprenant 14 ventilateurs. Chaque unité de ventilation dispose d'une carte contrôleur et d'un voyant d'état en façade :...
Page 185: Ventilateurs Du Module D'alimentation
Même si les surchauffes au démarrage initial du système sont rares, vérifiez que : • L'air chaud évacué par d'autres appareils très proches ne pénètre pas dans les orifices de ventilation du boîtier à cartes du châssis. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 186: Isoler Les Problèmes Liés Au Sous-Système De Refroidissement
• Vérifiez que le ventilateur du bloc d'alimentation fonctionne correctement. • Si ce n'est pas le cas, remplacez le bloc d'alimentation. • Contactez votre conseiller Cisco si, malgré le remplacement du bloc d'alimentation, le problème n'est toujours pas réglé. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 187: Remplacer Les Composants Du Routeur
Retirer et remplacer le filtre à air sur le routeur Cisco ASR 9001, à la page 185 • Retirer et remplacer le filtre à air pour les routeurs Cisco ASR 9903 et Cisco ASR 9902, à la page 186 •...
Page 188: Insertion Et Retrait À Chaud
• Adaptateurs MPA (routeur Cisco ASR 9001) Insertion et retrait à chaud Certaines unités remplaçables (FRU) destinées aux routeurs Cisco ASR 9000 peuvent être retirées et remplacées même lorsque le système est sous tension et en cours de fonctionnement. C'est ce qu'on désigne sous le nom d'insertion et de retrait à...
Page 189 Remplacer les composants du routeur Mettre le routeur hors tension Illustration 166 : Interrupteur d'alimentation sur le routeur Cisco ASR 9901 Illustration 167 : Interrupteur d'alimentation sur le routeur Cisco ASR 9001 Interrupteur d'alimentation Étape 2 Mettez hors tension tous les disjoncteurs des sources électriques connectées aux supports d'alimentation.
Page 190: Retirer Et Remplacer L'unité De Ventilation
Retirer et remplacer l'unité de ventilation Remarque L'insertion et le retrait à chaud de l'unité de ventilation sont pris en charge à partir de Cisco IOS XR version 4.2.3. L'unité de ventilation peut ainsi être retirée et remplacée alors que le routeur est en marche.
Page 191 Faites glisser l'unité de ventilation d'une main jusqu'à ce qu'elle sorte complètement du châssis, tout en la tenant avec l'autre main. Sur les routeurs Cisco ASR 9902 et 9901, avant de réinstaller l'unité de ventilation, attendez que les autres voyants du ventilateur s'éteignent (environ 30 secondes). Cela indique le délai de cinq minutes pour le remplacement de l'unité...
Page 192 Retirer et remplacer une unité de ventilation Rail de guidage Illustration 169 : Retrait ou installation de l'unité de ventilation du châssis du routeur Cisco ASR 9901 Illustration 170 : Retrait ou installation de l'unité de ventilation du châssis du routeur Cisco ASR 9001...
Page 193: Retirer Et Remplacer Le Filtre À Air Sur Le Routeur Cisco Asr 9001
Retirer et remplacer le filtre à air sur le routeur Cisco ASR 9001 Lorsqu'il est utilisé avec le plénum, le routeur Cisco ASR 9001 est pourvu d'un filtre à air remplaçable (PID Cisco ASR-9001-PLNMFLTR=) accessible depuis le dessus du dispositif de filtre à air (voir l'illustration ci-dessous).
Page 194: Retirer Et Remplacer Le Filtre À Air Pour Les Routeurs Cisco Asr 9903 Et Cisco Asr 9902
Cisco ASR 9903 et Cisco ASR 9902 Les routeurs Cisco ASR 9903 et Cisco ASR 9902 sont équipés d'un filtre à air réparable (ID de produit Cisco : ASR-9903-FILTER et ASR-9902-FILTER). Le filtre à air est un composant unique. Il permet d'enlever la poussière de l'air ambiant aspiré...
Page 195 Remplacer les composants du routeur Retirer et remplacer le filtre à air pour les routeurs Cisco ASR 9903 et Cisco ASR 9902 Illustration 172 : Retirer le filtre à air Deux vis imperdables Marquage supérieur sur le filtre à air Étape 2...
Page 196 Remplacer les composants du routeur Retirer et remplacer le filtre à air pour les routeurs Cisco ASR 9903 et Cisco ASR 9902 Illustration 173 : Installer le filtre à air du routeur Cisco ASR 9903 Illustration 174 : Installer le filtre à air du routeur Cisco ASR 9902...
Page 197: Retirer Et Remplacer Des Composants Du Système D'alimentation Ca Ou Cc
Consignes relatives au remplacement du module d'alimentation Les routeurs Cisco ASR 9000 prennent en charge la procédure d'insertion et de retrait à chaud (OIR) pour les modules d'alimentation. Si vous remplacez un module d'alimentation redondant, vous pouvez le retirer et l'installer, tout en laissant le système allumé...
Page 198 Retirer un module d'alimentation CA ou CC Illustration 175 : Retrait ou installation d'un module d'alimentation CA ou CC (module d'alimentation CA Cisco ASR 9902 illustré) Illustration 176 : Retrait ou installation d'un module d'alimentation CA ou CC (module d'alimentation CA Cisco ASR 9901 illustré)
Page 199: Installer Un Module D'alimentation Ca Ou Cc
Remplacer les composants du routeur Installer un module d'alimentation CA ou CC Illustration 177 : Retrait ou installation d'un module d'alimentation CA ou CC (module d'alimentation CA Cisco ASR 9001 illustré) Installer un module d'alimentation CA ou CC Pour installer un module d'alimentation CA ou CC (voir l'illustration ci-dessus), procédez comme suit : Procédure...
Page 200: Connexions
Pour mettre sous tension le routeur, reportez-vous à la section Mettre le routeur sous tension, à la page 140. Emballer un châssis pour le transport Utilisez l'emballage du châssis de remplacement pour remballer et expédier l'ancien châssis. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 201: Spécifications Techniques
A N N E X E Spécifications techniques Cette annexe répertorie certaines spécifications techniques des routeurs ASR 9001 et Cisco ASR 9001-S. • Caractéristiques physiques, à la page 193 • Caractéristiques environnementales, à la page 194 • Caractéristiques électriques de l'alimentation CA, à la page 195 •...
Page 202: Caractéristiques Environnementales
15 jours par an. (Ce nombre fait référence à un total de 360 heures dans une année donnée, mais n'excédant pas 15 occurrences au cours de cette période de 1 an). Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 203: Caractéristiques Électriques De L'alimentation Ca
Caractéristiques électriques de l'alimentation CA du routeur Cisco ASR 9902 Description Valeur Puissance d'entrée CA totale 1 200 VA (voltampères) par alimentation CA (jusqu'à deux modules d'alimentation électrique CA par système) Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 204 Les besoins en matière de redondance de l'alimentation varient en fonction de la configuration système (nombre et type de cartes de ligne, etc.). Les systèmes à alimentation CA ont une protection 1+1. Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 205: Caractéristiques Électriques De L'alimentation Cc
(nombre et type de cartes de ligne, etc.). Les systèmes à alimentation CA et CC ont une protection N+1. Caractéristiques électriques de l'alimentation CC Caractéristiques électriques de l'alimentation CC des routeurs Cisco ASR 9903, 9902 et 9901 Description Valeur Modules d'alimentation par système...
Page 206 Tension d'entrée nominale par -48 VCC nominal en Amérique du Nord -60 VCC nominal dans la module d'alimentation Communauté européenne (plage : de -40,5 à -72 VCC [-75 VCC pour 5 ms]) Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 207: Plage Des Tensions D'entrée Ca
60 Hz 63 Hz Plage des tensions d'entrée CC Tableau 30 : Plage des tensions d'entrée CC Portée Minimum Nominal Maximum Tension d'alimentation -40 VCC -48 VCC -72 VCC Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 208: Niveaux De Sortie Cc Du Système D'alimentation
Nominal 12 VCC Minimum 11,4 VCC Puissance Cisco ASR 9903 et Cisco ASR 9902 — 1 200 W Minimum (un seul module d'alimentation) Cisco ASR 9001—750 W Cisco ASR 9901—1 600 W Maximum (deux modules d'alimentation) Cisco ASR 9903 et Cisco ASR 9902 — 2 400 W Cisco ASR 9001—1 500 W...
Page 209: Spécifications De Consommation Électrique
Consultez la page Informations sur la compatibilité des modules d'émetteurs-récepteurs Cisco pour en savoir plus sur les modules d'émetteurs-récepteurs pris en charge sur les routeurs Cisco ASR 9901 et Cisco ASR 9001. Pour connaître les spécifications des émetteurs-récepteurs, consultez les fiches techniques.
Page 210 Spécifications techniques Modules d'émetteurs-récepteurs Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 211: Journal Du Site
Vous trouverez un exemple de format de journal du site à la page suivante. Vous pouvez en faire des copies ou créer votre propre journal, adapté aux besoins de votre site et de vos équipements. Date Description de l'action effectuée ou des symptômes observés Initiales Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
Page 212 Journal du site Journal du site Date Description de l'action effectuée ou des symptômes observés Initiales Guide d'installation matérielle des routeurs à ports fixes Cisco ASR 9000...
