Ajustage De La Rigidité De La Table Et Compensation D'usure - Contimac RF 40 Mode D'emploi

Ajustage du ressort de retour du fourreau
La tension du ressort de retour de l'axe central après forage a été établie à l'usine.
Aucun réglage ne devrait s'imposer sauf lorsqu'il s'avère absolument nécessaire. Un
réglage s'imposera probablement lorsqu'une tête multiple est utilisée. Au cas où un
réglage s'impose, desserrez la vis de serrage en retenant le boîtier du ressort d'axe.
Ne laissez pas tournez ce boîtier dans votre main, sinon le ressort se débobinera.
Tournez l'assemblage boîtier entier dans le sens des aiguilles et ce jusqu'à ce que
l'axe retourne dans la position droite. (NOTEZ : le côté aplati du guide de boîtier
ressort est aligné avec l'ouverture de charge du ressort sur le corps du boîtier
ressort.) Remettez la vis de serrage en veillant à ce que les pointes des vis effleurent
le boîtier.

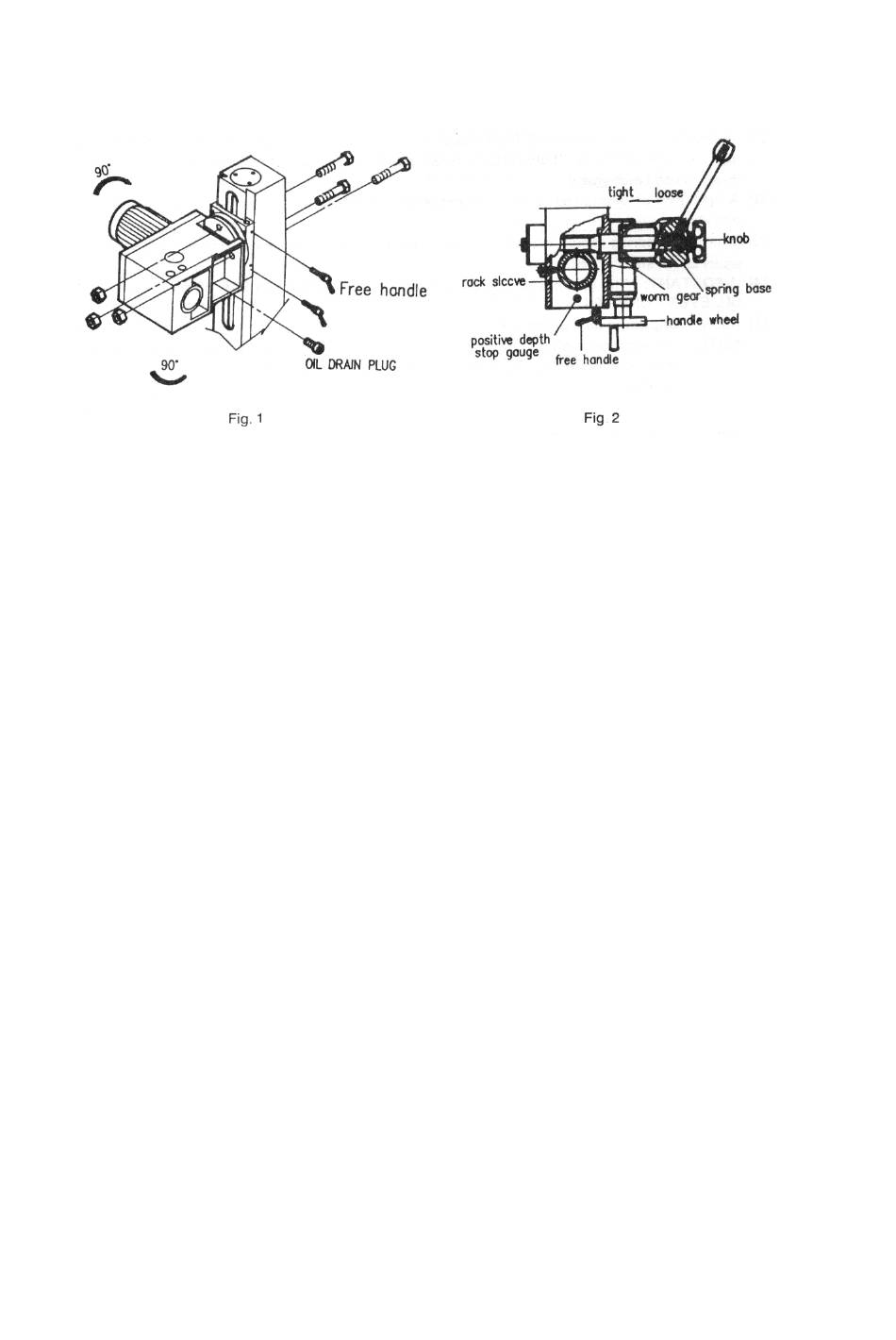

4. Préparation de forage (voir fig.2) (Excepté système complémentaire
d'alimentation électrique) Tournez la manette, desserrez le corps conique de la
transmission et de la base du ressort. Ensuite nous fixons la profondeur de forage de
la broche en installant l'arrêt positif de profondeur pour le forage partiel ou en
libérant l'axe pour un forage complèt.
5. Préparation de fraisage (voir fig.2) (excepté système complémentaire
d'alimentation électrique)
a) Ajustez l'arrêt positif à la position la plus haute.
b) Serrez la manette de frottement du cône et forcez pour embrayer
l'engrenage à vis sans fin et la base du ressort. Tournez ensuite la manivelle
en installant le micro-déplacement de la broche à la hauteur de la pièce de
travail.
c) Verrouillez la crémaillère à la hauteur désirée à l'aide du boulon fixé.
9. Ajustage de la rigidité de la table et compensation
d'usure
1. Votre machine est équipée d'un système d'ajustage en décalant et en tournant,
pour compenser l'usure et la rigidité de la table lors de mouvements longitudinaux et
transversaux.
2. Rotation dans le sens des aiguilles du boulon de décalage lorsque la table n'est
pas assez fixée ou rotation dans le sens inverse des aiguilles lorsque la table est trop
serrée.
3. Ajustez le boulon de décalage jusqu'à ce que vous ressentiez un léger frottement
en déplaçant la table.
