Tournez la manette, desserrez le corps conique de la transmission et de la base du
ressort. Ensuite nous fixons la profondeur de forage de la broche en installant l'arrêt
positif de profondeur pour le forage partiel ou en libérant l'axe pour un forage
complèt.
5. Préparation de fraisage (voir fig.2) (excepté système complémentaire
d'alimentation électrique)
a) Ajustez l'arrêt positif à la position la plus haute.
b) Serrez la manette de frottement du cône et forcez pour embrayer
l'engrenage à vis sans fin et la base du ressort. Tournez ensuite la manivelle
en installant le micro-déplacement de la broche à la hauteur de la pièce de
travail.
c) Verrouillez la crémaillère à la hauteur désirée à l'aide du boulon fixé.
8. Ajustage de la rigidité de la table et compensation
d'usure
(voir Fig.3)
1. Votre machine est équipée d'un système d'ajustage en décalant et en tournant,
pour compenser l'usure et la rigidité de la table lors de mouvements longitudinaux et
transversaux.
2. Rotation dans le sens des aiguilles du boulon de décalage lorsque la table n'est
pas assez fixée ou rotation dans le sens inverse des aiguilles lorsque la table est trop
serrée.
3. Ajustez le boulon de décalage jusqu'à ce que vous ressentiez un léger frottement
en déplaçant la table.
9. Fixer la base de table et la base de la machine
1. Lorsque vous fraisez en alimentant dans le sens longitudinal, il est souhaitable de
bloquer l'alimentation transversal pou plus de précision de travail. Pour ce faire, il
suffit de serrer la petite vis à ailettes à droite de la base de la table.
2. Afin de bloquer l'alimentation longitudinale de la table, pour un fraisage dans le
sens transversal, serrez la vis à ailettes se trouvant à l'avant de la base.
3. Des arrêts de table sont prévus à l'avant de la table pou un contrôle du
déplacement transversal et de la longueur de fraisage souhaitée.
www.contimac.be

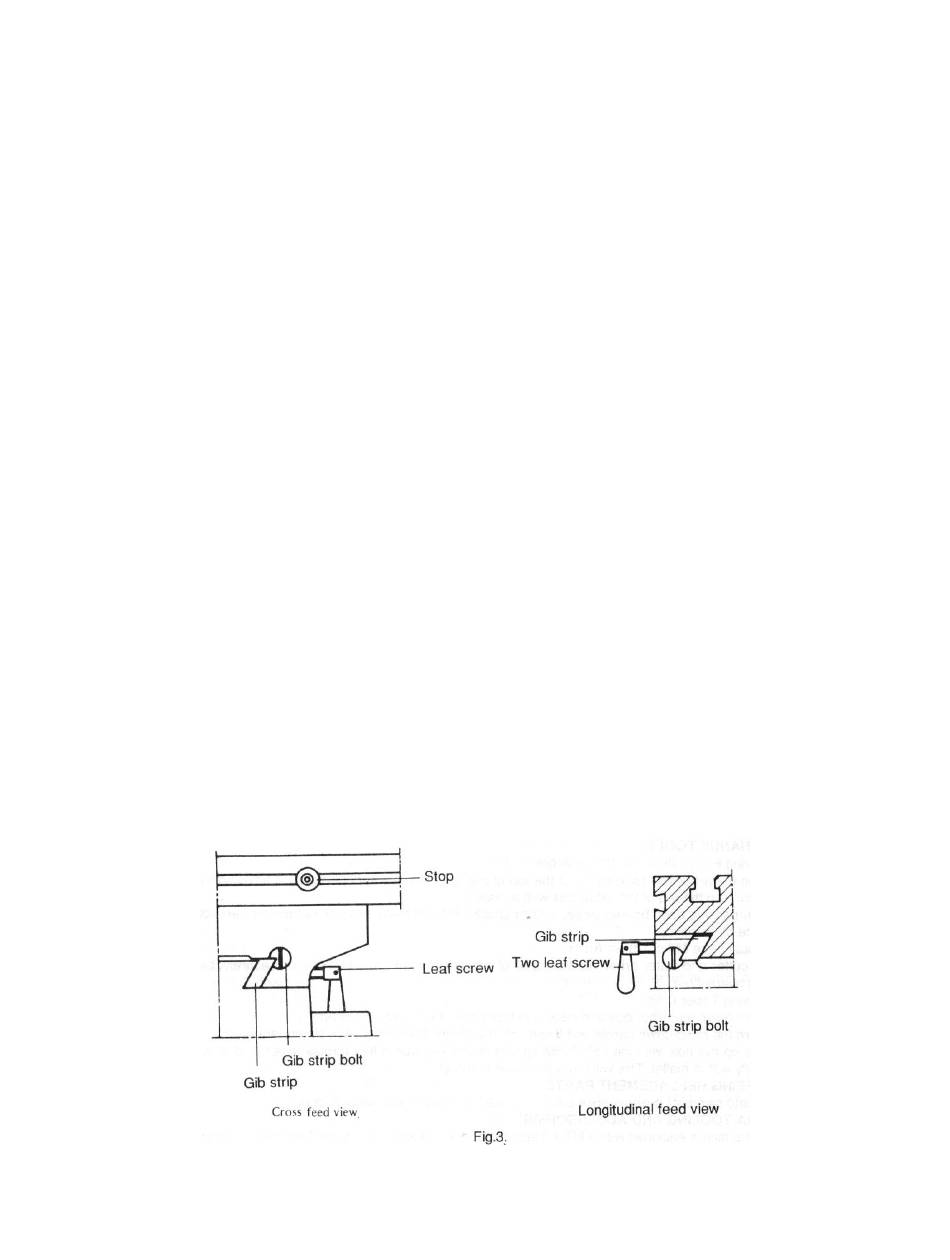

(Voir fig.3)
