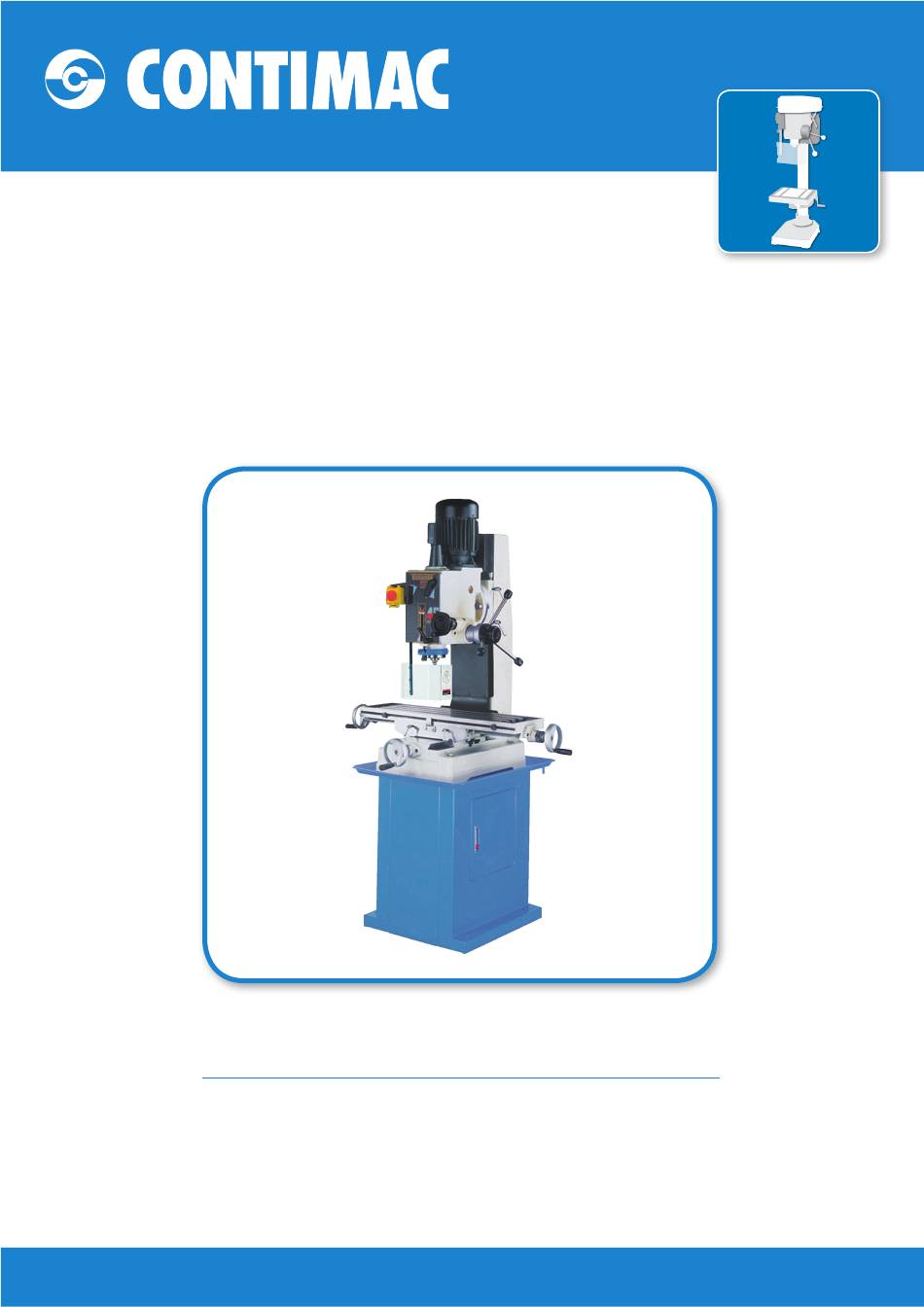

- Page 1 ® p r o e q u i p m e n t Mode d’emploi FOREUSE ET FRAISEUSE RF 45 N° de cde. 40047 www.contimac.be...
- Page 2 10. Fixer la base de table et la base de la ................9 11. Changer les pièces-outils .................... 10 12. Spécifications de la rainure à T................... 10 13. Problèmes........................11 14. Diagramme électrique ....................12 15. Listes et dessins des pièces détachées................. 13 CE Déclaration de Conformité..................30 www.contimac.be...
- Page 3 éclairé. 3. Eloignez des enfants et des visiteurs. Gardez une distance. E. Entretien: 1. Débranchez la fiche en cas de réparations. 2. Afin d’utiliser la machine et garantir le bon fonctionnement il faut détecter et remplacer les composants endommagés. www.contimac.be...
- Page 4 2. Spécifications MODELE RF 40 RF 45 Capacité de perçage Fonte 40 mm 40 mm Acier 32 mm 32 mm doux Capacité de fraisage en bout 76 mm 102 mm Capacité de fraisage crayon 32 mm 32 mm Angle 535 mm...
- Page 5 5. Eteignez la machine avant de la brancher sur le réseau et mettez-la à la terre. Utilisez un disjoncteur. 6. Contrôlez si l’axe principal tourne dans le sens des aiguilles. Sinon, inversez le câblage pour faire tourner la broche dans le sens correct. www.contimac.be...
- Page 6 4. Ajustez le déplacement longitudinal de la table à l’aide de la manivelle de table. 5. Ajustez le déplacement transversal de la table à l’aide de la manivelle de table. 6. Faites fonctionner la manivelle de l’axe central pour micro alimentation. 7. Ajustez l’échelle aux besoins spécifiques du travail. www.contimac.be...
- Page 7 Ajustez la tête à l’angle désiré et fixez ensuite les deux écrous à haute performance. c) Lorsque la pièce doit être forée en oblique, desserrez les 3 écrous et tournez au degré souhaité. Resserrez ensuite les 3 écrous. RF 40 www.contimac.be...
- Page 8 RF 45 Ajustage du ressort de retour du fourreau La tension du ressort de retour de l’axe central après forage a été établie à l’usine. Aucun réglage ne devrait s’imposer sauf lorsqu’il s’avère absolument nécessaire. Un réglage s’imposera probablement lorsqu’une tête multiple est utilisée. Au cas où un réglage s’impose, desserrez la vis de serrage en retenant le boîtier du ressort d’axe.
- Page 9 à ailettes se trouvant à l’avant de la base. 3. Des arrêts de table sont prévus à l’avant de la table pou un contrôle du déplacement transversal et de la longueur de fraisage souhaitée. RF 40 RF 45 www.contimac.be...
- Page 10 Insérez la clef, poussez-la à travers les cavités et frappez légèrement avec un marteau. Ceci forcera la mèche conique vers l’extérieur. 12. Spécifications de la rainure à T Les dimensions de la rainure à T de la table : RF 40 RF 45 www.contimac.be...
- Page 11 3. desserrez, remontez et bien montée dans le resserrez le mandrin mandrin La pièce ou la fixation 1. mauvais serrage de 1. serrez la pièce ou la fixation se défont ou tournent la pièce ou de la contre la table fixation www.contimac.be...
- Page 12 14. Diagramme électrique www.contimac.be...
- Page 13 15. Listes et dessins des pièces détachées RF 40 www.contimac.be...
- Page 14 www.contimac.be...
- Page 15 www.contimac.be...
- Page 16 www.contimac.be...
- Page 17 Plaque anti- poussière 11-6 6117-1 Axe broche 2401085A Plaque anti- poussière 11-6 6117-2 Axe broche S708 Vis ronde 11-6 6117-3 Axe broche 2412001 Mécanisme pour lever 11-6 6117-6 Axe broche 2401076A Indicateur degrés 11-7 6119 Couvercle roulement 2450060 Echelle www.contimac.be...
- Page 18 Vis ronde CA6008ZZ Roulement HP309S Cheville 2401006 Roue dentée 6550 Levier de serrage HG003 Joint d’huile 6120 Broche fraise 2401008 Anneau joint d’huile 6120-1 Broche fraise HB302 Protection poussière 6120-2 Broche fraise HCR04 Anneau C 6120-3 Broche fraise CA6002ZZ Roulement www.contimac.be...
- Page 19 Roue dentée 2401192 Douille 2401031 Axe roue dentée HK014 Clef HK036 Clef HCS07 Anneau C 2401055 Roue dentée 2401037S Roue dentée HG004 Joint d’huile HCR08 Anneau C CA6007ZZ Roulement à billes 2401043 Axe roue dentée HK020 Clef 2401049S Roue dentée www.contimac.be...
- Page 20 S004 Vis hex. 6616- Base centrale W206 Vis ressort 6217 Plaque anti- S419 Vis hex. poussière 6218S Plaque anti- W205 Rondelle ressort poussière 6627 Bande de serrage HD103 Bouchon 6627- Bande de serrage 6241A Etau 6607 Bande de serrage www.contimac.be...
- Page 21 RF 45 www.contimac.be...
- Page 22 www.contimac.be...
- Page 23 www.contimac.be...
- Page 24 www.contimac.be...
- Page 25 www.contimac.be...
- Page 26 61102 Plaque limite 11-5 CA30207J Roulement cône W032 Rondelle 11-6 6117 Axe broche S705 Vis ronde 11-6 6117-1 Axe broche 2401085 Plaque anti- poussière 11-6 6117-2 Axe broche 2401085A Plaque anti- poussière 11-6 6117-3 Axe broche S708 Vis ronde www.contimac.be...
- Page 27 Embrayage table 6120-9 Broche fraise HP022 Cheville 6120-10 Broche fraise 6222 Flasque gauche 6122D Broche fraise S414 Vis hex. 6122 Broche fraise 6223S Ecrou table 6120A Broche fraise 6223-1S Ecrou table 2401194 Broche fraise 6224-2S Vis table 6224-3S Vis table www.contimac.be...
- Page 28 HB109 Réservoir d’huile 6027-1S Levier de serrage 6212 Vis de réglage HG005 Joint d’huile 2422029 Poignée HCR09 Anneau C HP303 Cheville HCS23 Anneau C 2422044 Boulon CA6008ZZ Roulement à billes Index 2401006 Roue dentée HH001 Rivet HG003 Joint d’huile www.contimac.be...
- Page 29 Roue dentée 2401192 Douille 2401031 Axe roue dentée HK014 Clef HK036 Clef HCS07 Anneau C 2401055 Roue dentée 2401037S Roue dentée HG004 Joint d’huile HCR08 Anneau C CA6007ZZ Roulement à billes 2401043 Axe roue dentée HK020 Clef 2401049S Roue dentée www.contimac.be...
- Page 30 89/392/EEC 93/68/EEC Type machine: Machine à fraiser/forer Modèle n°.: RF-40, RF-40HC, RF-45 Certifiée par: AIB-VINCOTTE Inter Avenue A. Drouart 27-29 B-1160 Bruxelles Belgique Certificat nr. : Z94-526-143-C Taichung Distributeur Pour Taiwan Rong Fu Ind. Co., Ltd C.S. Chang Manager www.contimac.be...
