8.0 CONDUIT D'ÉVACUATION
8.1 Systémes de cheminée approuvés
Cet appareil utilise un système de cheminée à évacuation directe
coaxial avec de 5 po (127mm) pour l'évacuation et de 8 po (203mm)
pour la prise d'air.
Cet appareil approuvé pour utilisation avec Kozy Heat 5 po x 8
po série nº 800 kit(s) de terminaison d'évacuation directe flexible
(seulement terminaisons horizontale). Voir La section 8.6 Kit(s) de
terminaison d'évacuation directe flexible (Série nº 800-2) á la page
29 pour composants d'évacuation et les instructions d'installation.
Autres systèmes de cheminée approuvés (horizontale et verticale
terminaison): American Metal Products (Ameri-Vent), BDM, ICC,
Metal Fab, Olympia Chimney Supply, Inc., Security, Selkirk et
Simpson DuraVent. Consultez le manuel d'installation du système de
cheminée du fabricant, pour les instructions d'installation complètes.
L'installation doit être conforme aux exigences et restrictions
d'évacuation spécifiées dans ce manuel.
Un réducteur de 5 po x 8 po à 4 po x 6-5/8 po peut être utilisé pour
les conduits d'évacuation horizontaux ou verticaux, avec les systèmes
de cheminée Dura-Vent et Selkirk. Voir les instructions d'installation
du fabricant du système de cheminée.
Cet appareil peut être adapté pour utiliser de système de cheminée
colinéaire 3 po x 3 po flexible lorsqu'il est utilisé en combinaison avec
cheminées en maçonnerie de 6 po x 8 po (D.I.) minimum ou en métal
de 7 po (D.I.) minimum Classe A. Voir les instructions d'installation du
fabricant du système de cheminée.
8.2 Conduit d'évacuation exigences
Consultez les codes d'installation locaux et nationaux pour assurer des
débits d'air de combustion et de ventilation adéquats. La hauteur et
l'apparence des flammes varieront selon la configuration du conduit
d'évacuation et le type de combustible utilisé.
IMPORTANT : L'écran thermique d'évacuation vertical doit être
installé, quelle que soit la configuration d'installation du conduit
d'évacuation. L'écran thermique d'évacuation horizontale doit être
installé sur conduit horizontal d'élévation minimum. Voir La section
8.7 Installation de l'écran thermique d'évacuation á la page 30.
Ce foyer est conçu pour utiliser l'un ou l'autre des systèmes de
cheminée suivants, sans besoin d'adaptateur additionnel.
Prévoyez un moyen pour vérifier visuellement le raccordement
du conduit d'évacuation au foyer, une fois le foyer installé.
Un dégagement minimum de 1 po (25 mm) doit être maintenu
de tous les côtés du conduit d'évacuation vertical. Les écrans
thermiques de grenier peuvent être isolés en utilisant des
matériaux isolants sans revêtement («unfaced»), homologués
incombustibles selon la norme ASTM E 136.
Un dégagement minimum de 1 po (25 mm) au-dessus du
conduit, et 1 po (25 mm) de dégagement aux côtés et au-
dessous du conduit (pour les installations 5 po x 8 po et 4 po x
6-5/8 po) est exigé au le coupe-feu mural. Ces coupe feu muraux
doivent être entièrement isolés avec des matériaux isolants sans
revêtement, homologués incombustibles selon la norme ASTM
E 136.

8.3 Coudes

NOMBRE MAXIMUM DE COUDES POUR TOUTES LES
CONFIGURATIONS D'ÉVACUATION: 5
Pour chaque coude de 90° additionnel utilisé après le premier
coude, vous devez soustraire 3 pieds (914 mm) de la longueur
maximale permise du conduit d'évacuation.
Pour chaque coude de 45° utilisé, soustraire 1½ pied (457 mm)
de la longueur maximale permise du conduit d'évacuation.
Deux (2) coudes de 45° peuvent être utilisés au lieu d'un (1)
coude de 90°.
8.4 Restricteur d'évacuation
Ce restricteur d'évacuation (inclus dans le paquet de composants du
foyer) peut être utilisé pour obtenir l'apparence de flammes désirée
avec toute configuration d'évacuation comportant plus de 6 pieds
(1,83 m) de conduit verticalLa section 12.2.2 Restricteur d'évacuation
(après l'installation) á la page 44 donne les recommandations sur
le restricteur d'évacuation en fonction de l'apparence des flammes
du brûleur, et les instructions d'installation du restricteur lorsque le
conduit d'évacuation est déjà installé.

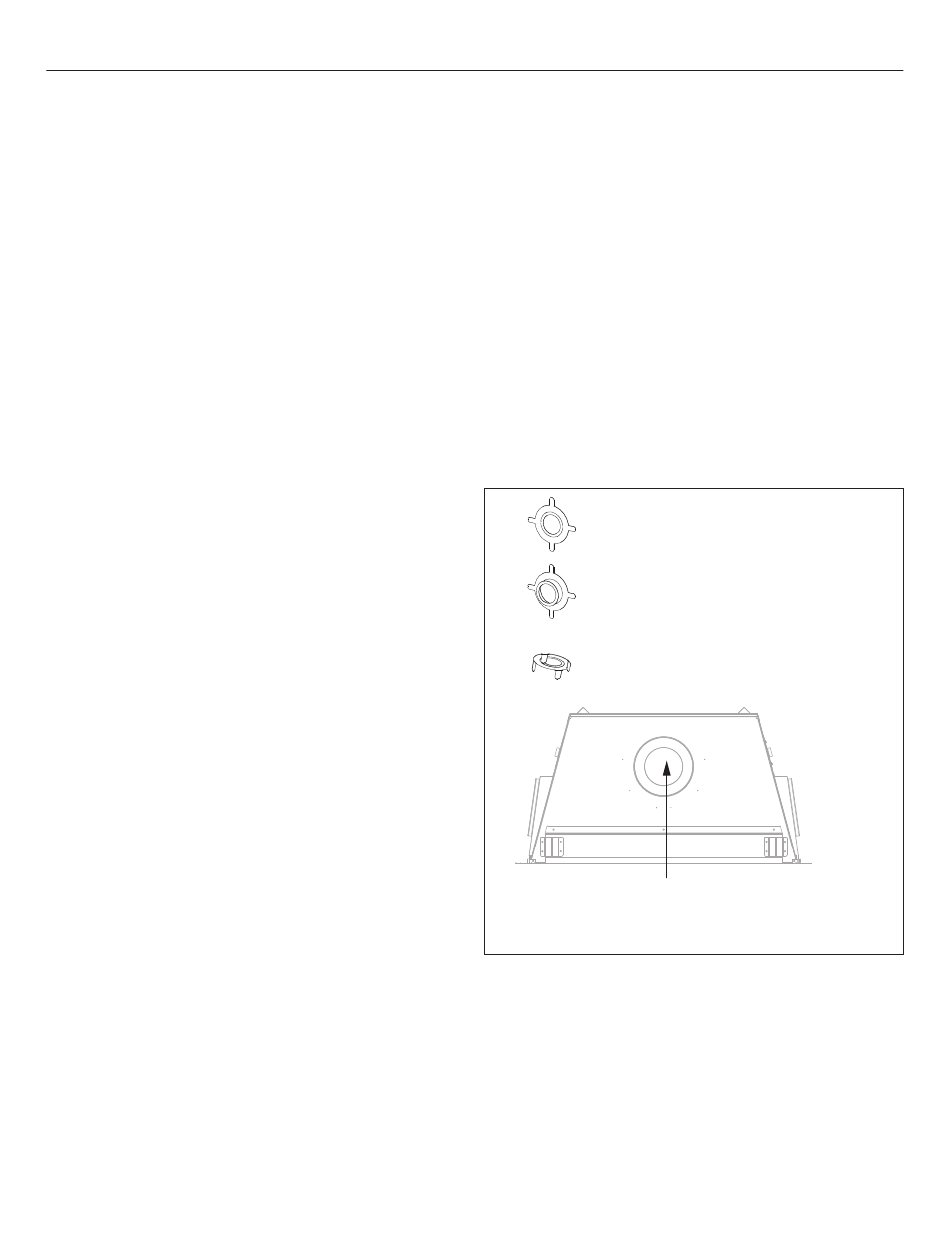

PLAQUE DE RESTRICTION
AU BESOIN, RETIREZ CE CERCLE POUR CRÉER MOINS DE RESTRICTION
PLIEZ LES PATTES À UN ANGLE D'ENV. 80 DEGRÉS, POUR QUE LA
TENSION AINSI CRÉÉE RETIENNE UNE PLAQUE DE RESTRICTION
EN PLACE, UNE FOIS INSTALLÉ
GLISSEZ LE RESTRICTEUR D'ÉVACUATION DANS LE TUYAU D'ÉVACUATION
SUR LE DESSUS DU FOYER, EN DIRIGEANT LES PATTES VERS VOUS,
AVANT DE RACCORDER LE CONDUIT D'ÉVACUATION.
Figure 8.1, Installation et/ou modification du restricteur d'évacuation
CONDUIT D'ÉVACUATION 25
