4.3 Fixation du conduit de
chauffage au foyer
1. Plier vers le haut les languettes sur le dessus du foyer. Les trous
de circulation étant dirigés vers le bas, fixer les languettes au
collet de conduit avec (3) vis.
2. Fixer le conduit flexible au collet de conduit. Vérifier que les vis
traversent le conduit flexible et le collet de conduit.
3. Ne couvrez pas les trous de circulation du collet de conduit.
4. Positionner le foyer à l'emplacement désiré.

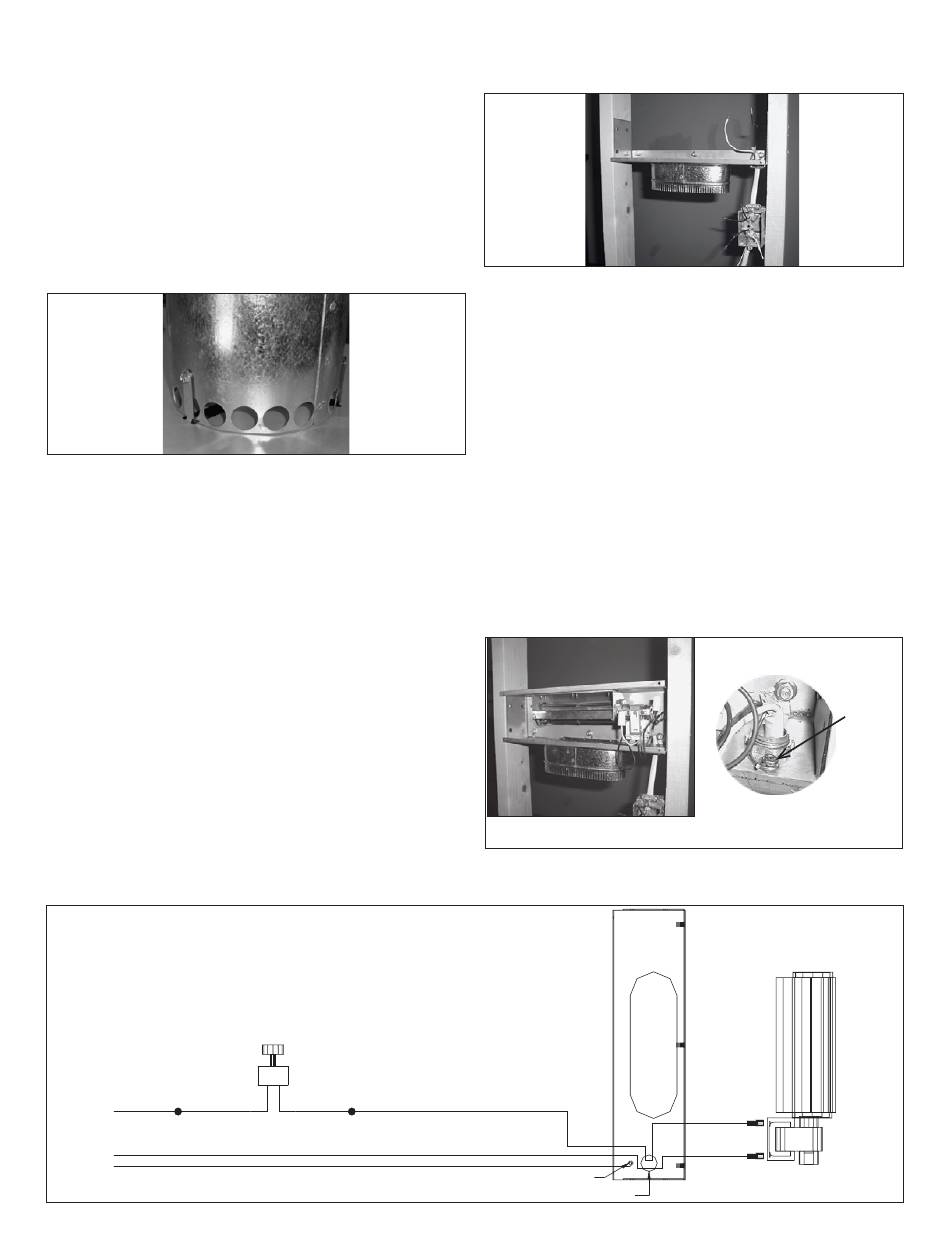

Figure 4.2
4.4 Installation du cadre de la bouche
d'air et de la boîte de jonction
1. Le cadre de la bouche d'air et le boîtier de ventilateur sont faits
pour s'installer entre des colombages muraux 2"x4" décalés de 16
po (406 mm), centre à centre. Un encadrement additionnel sera
requis si les colombages sont plus espacés.
2. Localiser et marquer la position de la bouche d'air.
3. Insérer le cadre de la bouche d'air dans l'ouverture de 16 po (406
mm).
4. Mettre au niveau et ajuster le cadre de fixation. Les côtés de ce
cadre doivent affleurer à l'avant des colombages d'encadrement,
et l'avant du cadre doit dépasser de ½ po des colombages pour
loger le panneau de gyproc de ½ po.
5. Fixer le cadre de fixation aux colombages muraux (ou
encadrement) avec les (4) vis à gyproc fournies.
6. Installer la boîte de jonction au mur à l'endroit désiré. Cette
boîte de jonction abritera le contrôle de vitesse, permettant de
démarrer, arrêter et régler la vitesse du ventilateur.
4.5 Installation et câblage du ventilateur
BLANC
OU
NOIR
NOIR
Figure 4.5
CONTRÔLE
DE VITESSE
BLANC
OU
NOIR
NOIR
BLANC
TERRE
Figure 4.3
1. Poser (sans les serrer) les écrous à embase sur les tiges de
fixation, à l'arrière du cadre de la bouche d'air.
2. Aligner les (3) fentes du ventilateur avec les tiges de fixation,
et insérer le ventilateur en position. Serrer les écrous à embase
pour le fixer en place.
3. Insérer les connecteurs de fils du ventilateur (fournis avec ce kit)
aux bornes du ventilateur.
4. Avec les serre-fils fournis, connecter le câble d'alimentation
110 V c.a. aux fils chargé et neutre du ventilateur, et aux fils du
contrôle de vitesse.
5. Passer le câble 110 V c.a. jusqu'au contrôle de vitesse du
ventilateur, puis à travers le connecteur romex (situé sur le cadre
de la bouche d'air).
6. Connecter le fil de terre à la vis de mise à la terre située dans le
cadre de la bouche d'air (voir détail ci-contre). Le ventilateur
doit être mis à la terre de façon conforme.
Figure 4.4
VIS DE MISE À LA TERRE
CONNECTEUR ROMEX
NOIR
BLANC
KIT DE CONDUIT DE CHAUFFAGE Nº 970 17
Vis de
mise à la
terre
