Nettoyage:
A l'aide d'une brosse en nylon ou d'un grattoir souple, éliminer les traces de peinture et de joint collés
sur les pièces, éventuellement les faire tremper dans du solvant approprié au produit véhiculé par la
pompe. Sécher à l'air.
6.5. Remontage
Valable quel que soit le degré d'usure de la pompe.
Nota : Toutes les pièces seront disposées à plat dans l'ordre de la vue éclatée
identifier les manquants.
• Les trois joints toriques (7)
• Les deux joints toriques en téflon (2)
• Le grain mobile est désassemblé :
• Les vis d'origine sont retirées,
• La butée, puis le ressort sinus, sont engagés sur l'arbre menant,
• Le joint est engagé sur l'arbre en prenant garde de ne pas le blesser au passage sur la rainure
de clavette.
• Le grain mobile est engagé par dessus le joint et la butée.
• Les trois vis (8) (1 avec téton, 2 sans téton), prélevées en phase de démontage, sont engagées.
Celle qui possède le téton viendra au droit du lamage (a) de l'arbre menant, réalisant la fonction
d'entraînement du grain
Nota: Ces vis seront montées au freinfilet faible.
• Bloquer les trois vis.
• Engager l'arbre menant dans la semelle.
• Engager le grain fixe muni de son joint dans la semelle (à la main).
• Le reste du montage s'effectue à l'inverse du démontage, en respectant les repères dans le cas
de l'échange du kit d'étanchéité.
IMPORTANT : Les colonnettes ne seront bloquées qu'après plusieurs rotations manuelles de
l'arbre menant.

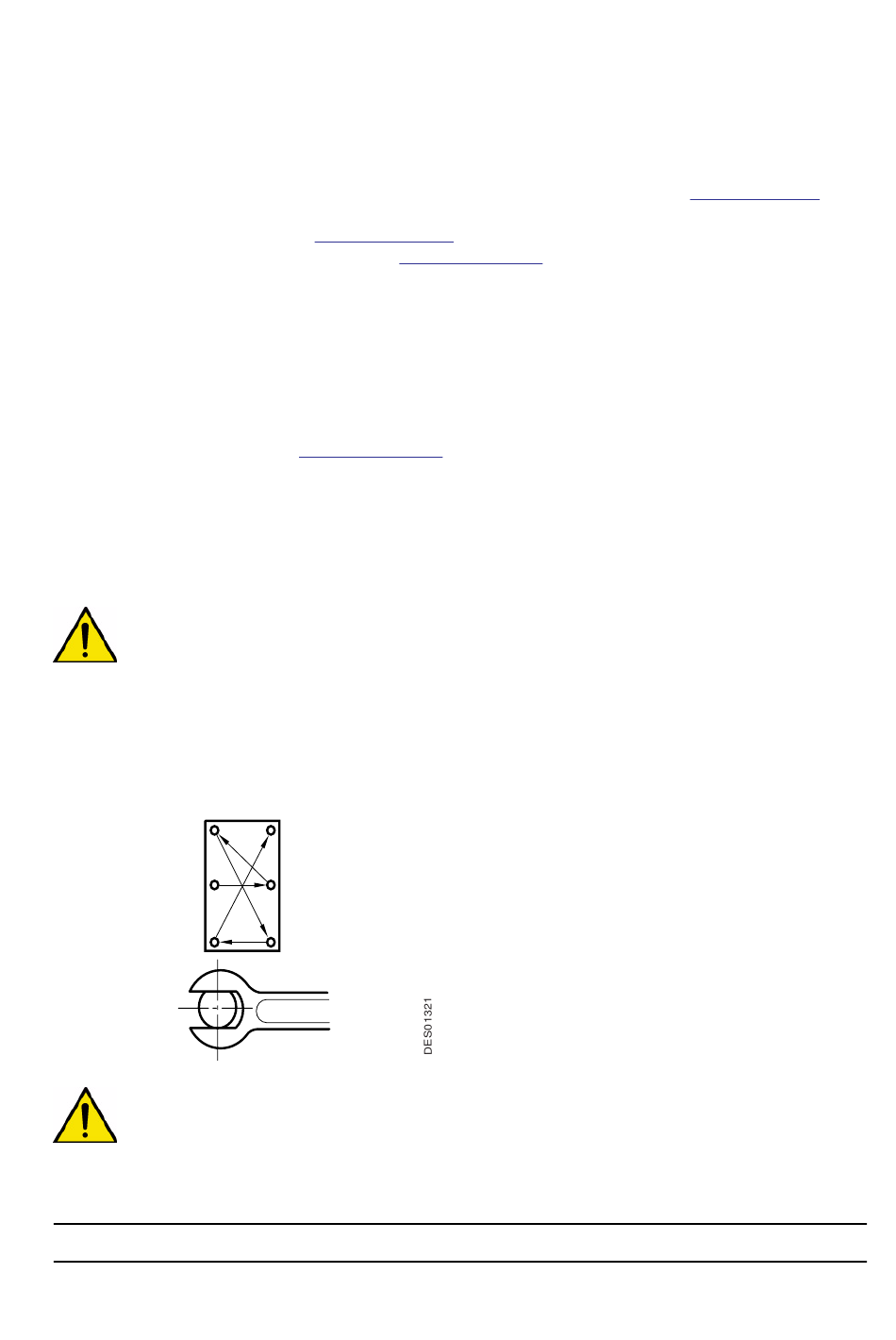

Couple de serrage des vis du flasque arrière. C = 1,2 m.kg en croix en partant du centre en deux passes :
une à 0,8 m.kg et une à 1,2 m.kg.
Couple de serrage des vis M 5 du boîtier. C = 0,8 m.kg dans le sens horaire.
3
1
5
IMPORTANT : Ne jamais serrer les flasques s'ils ne jointent pas sous une action manuelle.
Lors du nettoyage, les pièces doivent être traitées individuellement. Ne pas regrouper ces der-
nières dans un bac où elles pourraient s'auto-endommager.
Indice de révision : I
(voir § 6.4 page
15) seront enchâssés dans les logements des flasques.
(voir § 6.4 page
(voir § 6.4 page
15).
6
2
Nota: La pompe doit pouvoir être actionnée à la
main, librement en engageant une clé plate de 10
4
sur l'arbre menant.
17
(voir § 8 page
15) idem.
20) pour
6052
