6.4. Procédure de désassemblage de la pompe
IMPORTANT : Toutes les pièces de la pompe doivent être manipulées avec une extrême délica-
tesse, tout choc entre les différents composants pourrait nuire au bon fonctionnement futur de
la pompe.
Remarque: la procédure décrite ci-dessous reste applicable à une pompe de type compacte.
2
1
4
3
5
Indice de révision : I

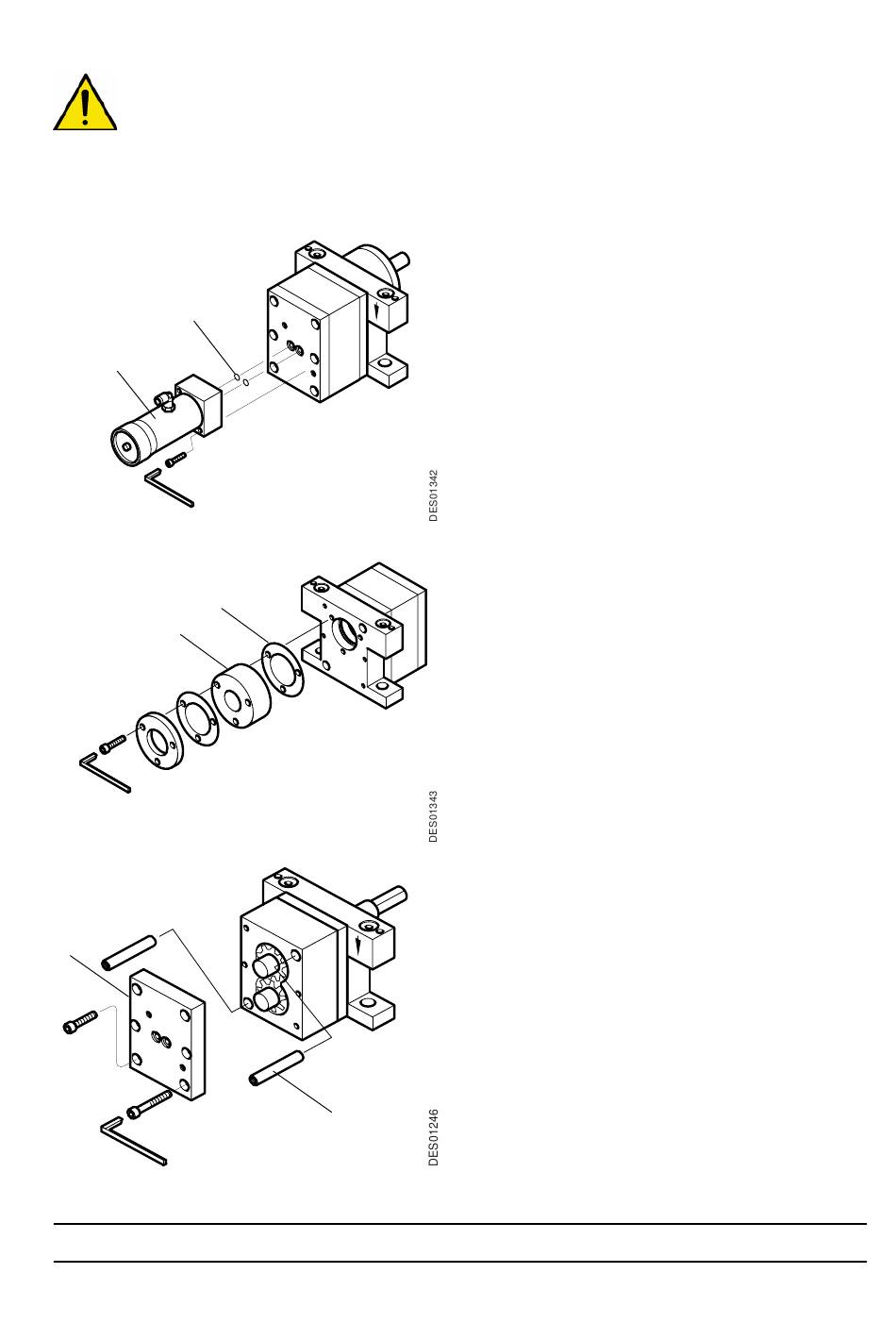

Démonter la vanne shunt (1) à l'aide de la clé ALLEN
de 3 mm. Les joints téflon (2) sont à éliminer car ils
doivent obligatoirement être remplacés.
Démonter le boîtier (3) à l'aide de la clé ALLEN de 4
mm. Les joints téflon (4) sont à éliminer.
Démonter le flasque arrière (5) à l'aide des 2 clés
ALLEN de 4 mm, pour empêcher la rotation des
colonnettes (6). Repérer la position des colonnettes.
6
15
6052
