Aperçu du câblage RS485
Le câblage RS485 est le câblage de classe 2 /
PELV utilisé pour les liaisons suivantes :
• Liaison(s) des dispositifs d'unités de
commande
• Liaison de l'armoire d'alimentation
• Liaison inter processeur (si la connexion
RS485 est utilisée en option)
• Liaison interface utilisateur (si la connexion
RS485 est utilisée en option)
Caractéristiques et remarques -
• Ne pas connecter le câble RS485 au secteur
(alimentation).
• Chaque liaison doit être câblée en série. Ne
pas effectuer de branchements classiques.
• Il n'est pas nécessaire de placer l'Armoire
Processeur à une extrémité de la liaison
RS485
• Utiliser un Terminateur de Liaison au début et à
la fin de chaque liaison RS485
• Les connexions des bornes numérotées sont
câblées comme suit : 1 à 1, 2 à 2, 3 à 3, etc.
sur toute la liaison
• La longueur totale d'un câblage RS485 ne doit
pas mesurer plus de 610 m (2000 ft). Cette
distance repose sur un blindage adéquat de la
paire torsadée blindée, du câble #12 AWG de
la borne 1 et de la borne 2 de la liaison Unité
de Commande (CSD), et l'utilisation de
Terminateurs de Liaison (LT-1) à chaque
extrémité de chaque liaison. Si un plus petit
câble est utilisé, la longueur maximum de la
liaison CSD doit être corrigée – voir tableau
Remarque
Si les Terminateurs de Liaison (LT-1) ne
sont pas utilisés, ou si une topologie de
câblage incorrecte est employée, le
système ne communiquera pas.
10 Installation du système GRAFIK5000 / GRAFIK6000 / GRAFIK7000

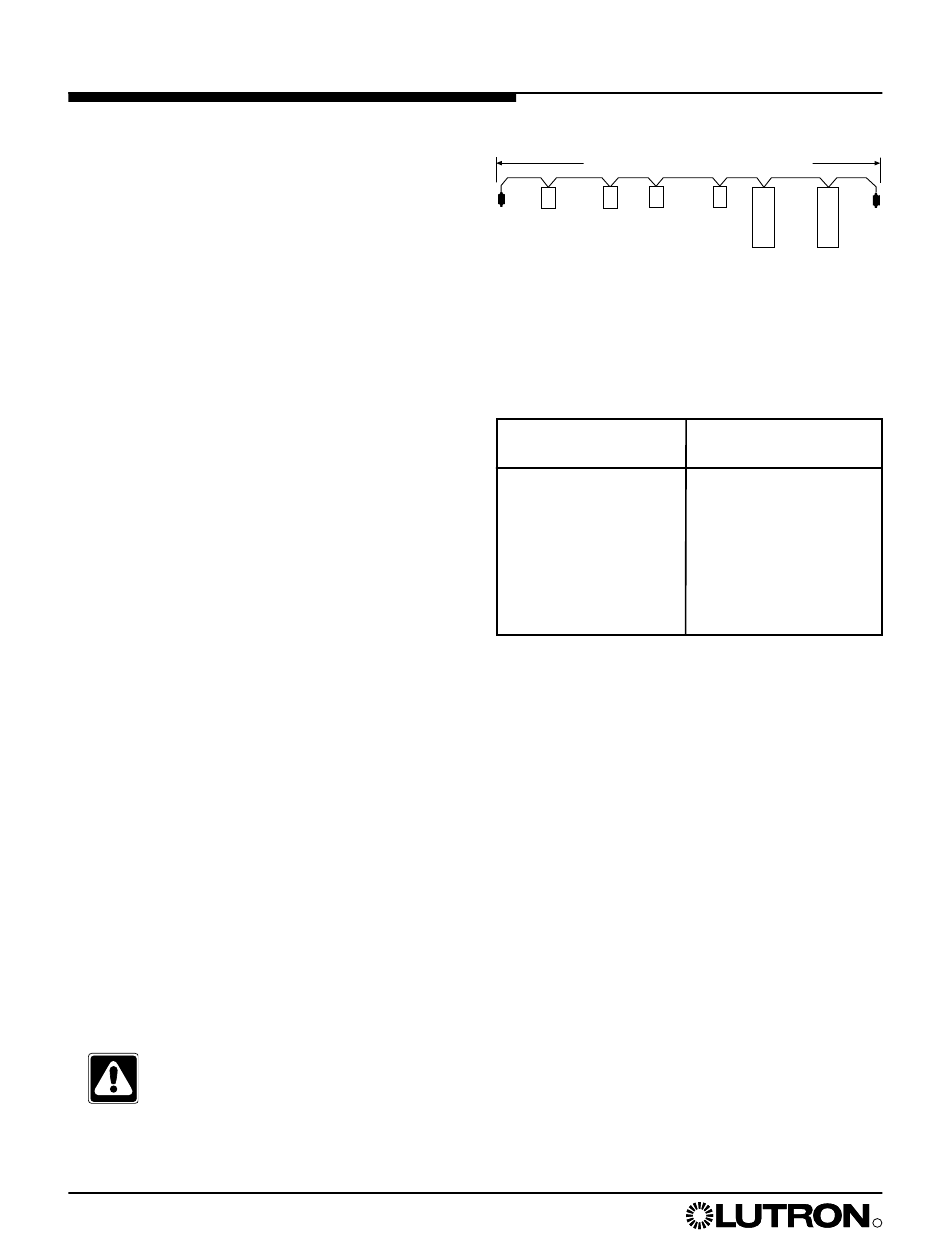

600 m (2000 ft) max.
LT-1
Requiert un câblage en série – ne pas effectuer de
branchements classiques.
Bornes 1 & 2
Dimensions des câbles
AWG #12
AWG #14
AWG #16
AWG #18
2
2,5 mm
2
1,0 mm
• La communication RS485 est un flot de
données de 5V compris par tous les produits
de la liaison. Les détails figurant sur cette page
visent à faciliter la compréhension des
données :
- Un blindage adéquat bloque les parasites et
présente une faible capacité (qui réduirait le
signal)
- Les LT-1 empêche que le signal de
l'extrémité de la liaison rebondisse de nouveau
sur la liaison
- Le câblage en série prévient la division des
données et permet de conserver le nombre
des extrémités de la liaison à deux
- Le câble #12 AWG minimise la chute de
tension le long de la liaison
LT-1
CSD max.
Longueur de la liaison
610 m (2000 ft.)
425 m (1400 ft.)
275 m (900 ft.)
180 m (600 ft.)
450 m (1500 ft.)
200 m (650 ft.)
R
