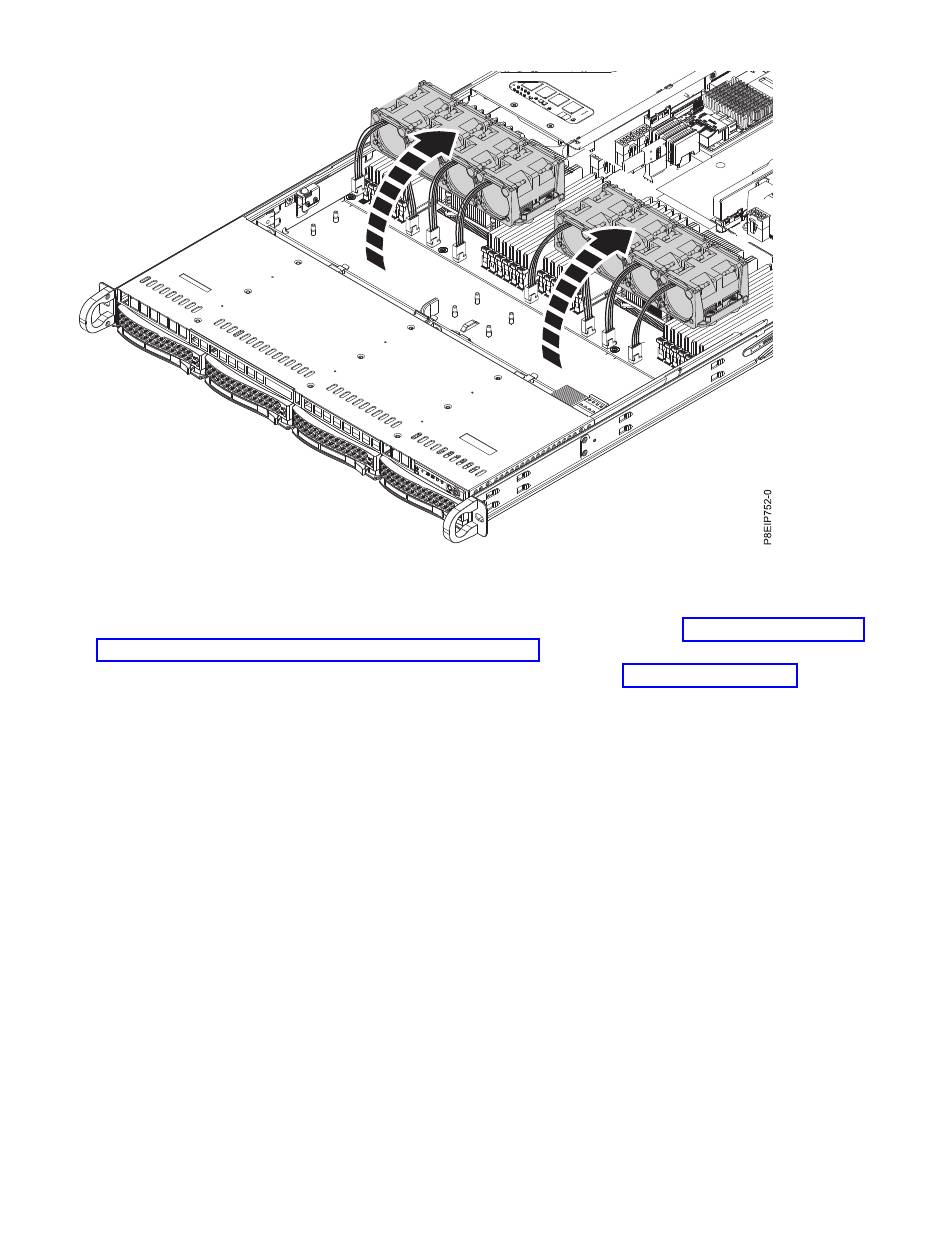

Figure 12. Déplacement des ventilateurs
4. Retirez partiellement les tiroirs d'unité avant. Vous n'avez pas besoin de retirer complètement les
unités. Retirez-les d'environ 2 cm (1 pouce). Pour plus d'informations, voir «Retrait d'une unité de
disque du système à 8001-12C ou 8001-22C», à la page 3.
5. Retirez le fond de panier d'unité de disque comme indiqué dans la figure 13, à la page 16.
a. Retirez les deux vis (A) (une de chaque côté) de la partie supérieure du fond de panier d'unité de
disque.
b. Faites pivoter la partie supérieure du fond de panier d'unité de disque vers l'arrière du système
pour décrocher le fond de panier des trois pattes de retenue (B).
c. Otez le fond de panier (C) du système.
Retrait et remplacement de composants
15
