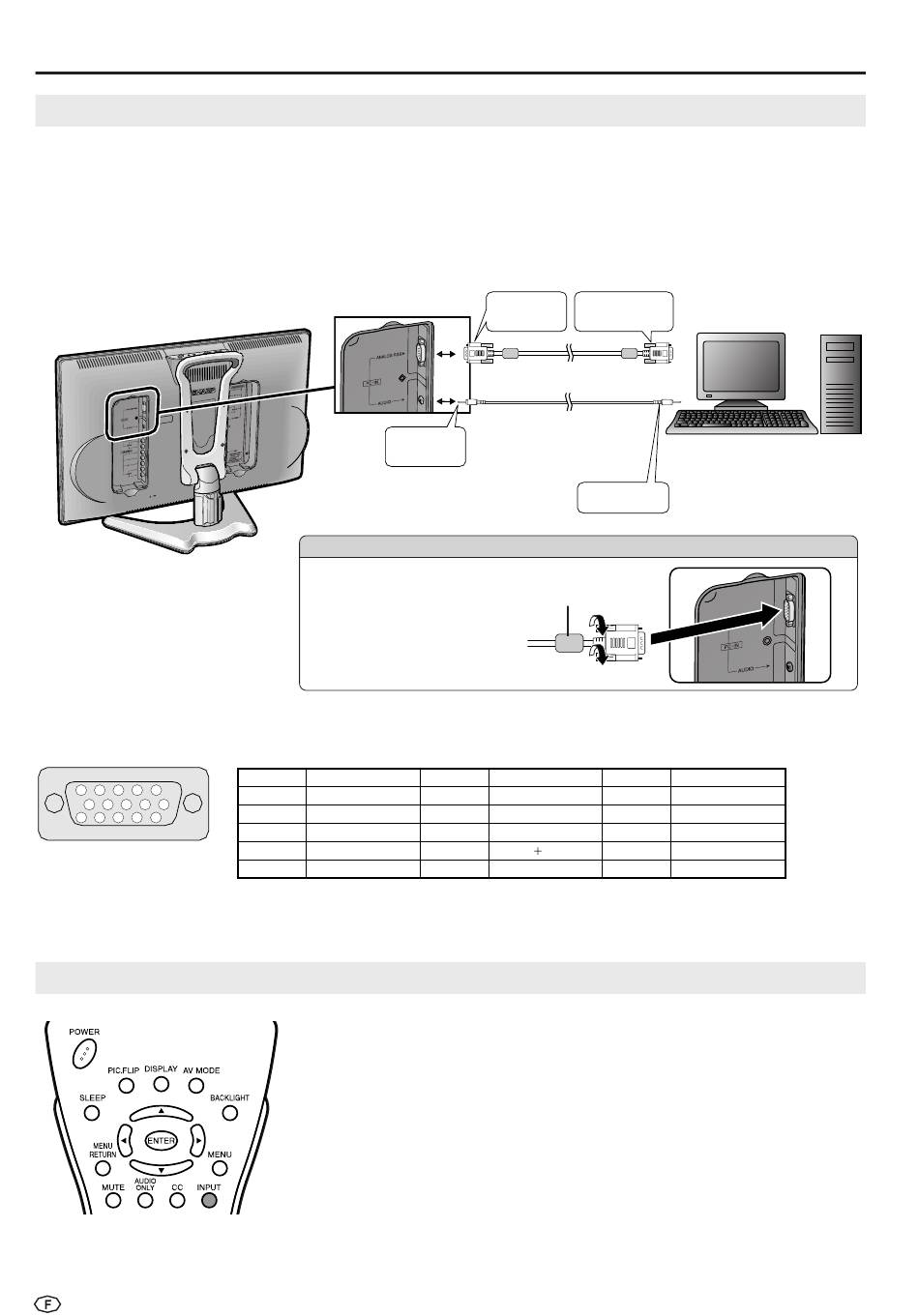

Raccorder un PC

Visualiser une image provenant d'un PC

Utilisez les bornes PC-IN pour raccorder un PC.
B
• Les bornes d'entrée PC sont compatibles DDC1/2B.
• Reportez-vous à la page 42, pour obtenir une liste des signaux PC compatibles avec le système.
• Veillez à sélectionner les mêmes valeurs de signal, pour le signal de sortie d'un PC et le signal d'entrée du téléviseur LCD, avant
d'effectuer le raccordement avec le PC. (Voir pages 41 et 42.)
• En fonction du PC utilisé, les images peuvent ne pas s'afficher sans convertir les signaux de sortie en sortie externe. En ce qui concerne la
conversion en sortie externe, veuillez vous référer aux manuels du PC.
Noms de signaux pour le connecteur 15 broches mini D-sub
5 4 3 2 1
10 9 8 7 6
15 14 13 12 11

Affichage d'une image provenant d'un PC

40
Vers la borne
d'entrée
AUDIO
Raccordement des câbles à vis moletées
• Raccordez le câble à vis moletée
en vous assurant qu'il s'ajuste
correctement dans la borne. Serrez
ensuite correctement les
connecteurs, en serrant les vis des
deux côtés de la fiche.
• Ne retirez pas les tores en ferrite,
attachés au câble RVB.
Broche N° Nom du signal
1
R
2
G
3
B
4
Non connecté
5
CSYNC
B
• La broche N° 5 sur le téléviseur LCD n'est pas utilisée pour l'entrée du signal.
• La broche N° 9 n'est pas connectée avec le câble RVB fourni.
Pour visualiser une image provenant d'un PC, effectuez les procédures suivantes.
1 Sélectionnez le mode PC au moyen de la touche INPUT de la télécommande ou du
téléviseur LCD. (Voir page 17.)
2 Sélectionnez le signal d'entrée PC. (Voir page 41.)
3 Sélectionnez le mode d'entrée du son du PC. (Voir page 26.)
4 Ajustez les options « SYNC. FINE » si l'image du PC n'apparaît pas nettement.
(Voir page 41.)
Vers la borne Vers la borne de
ANALOG RGB sortie ANALOG RGB
(RVB analogique) (RVB analogique)
Câble RVB (fourni)
Câble avec mini-fiche stéréo de ø3,5 mm
(disponible dans le commerce)
Vers la borne de
sortie audio
Tore en ferrite
Broche N° Nom du signal
6
GND (Terre)
7
GND (Terre)
8
GND (Terre)
9
5V
0
GND (Terre)
PC
Broche N° Nom du signal
q
Non connecté
w
SDA
e
HD
r
VD
t
SCL
