Noms des pièces de l'unité principale (Suite)
Bornes de raccordement
PC-IN
AV-IN2/OUT
COMPONENT1
(APPAREIL1)
• Tirez les câbles connectés à chaque borne à travers les trous et fermez les couvercles de borne gauche
et droit. Poussez les câbles dans les rainures du couvercle support. Insérez le support de câble (fourni)
par-dessus le couvercle support et fixez les câbles.
Couvercle de borne
Lorsque les câbles ne peuvent
pas être poussés dans les
rainures du couvercle support,
utilisez l'attache pour câble
(fournie) pour les fixer.
L'attache pour câble peut être
fixée en la poussant dans le
trou du support.
Attache pour
câble
12
RVB ANALOGIQUE
AUDIO
VIDEO
AUDIO L (gauche)
AUDIO R (droite)
Y
P
B
P
R
AUDIO L (gauche)
AUDIO R (droite)

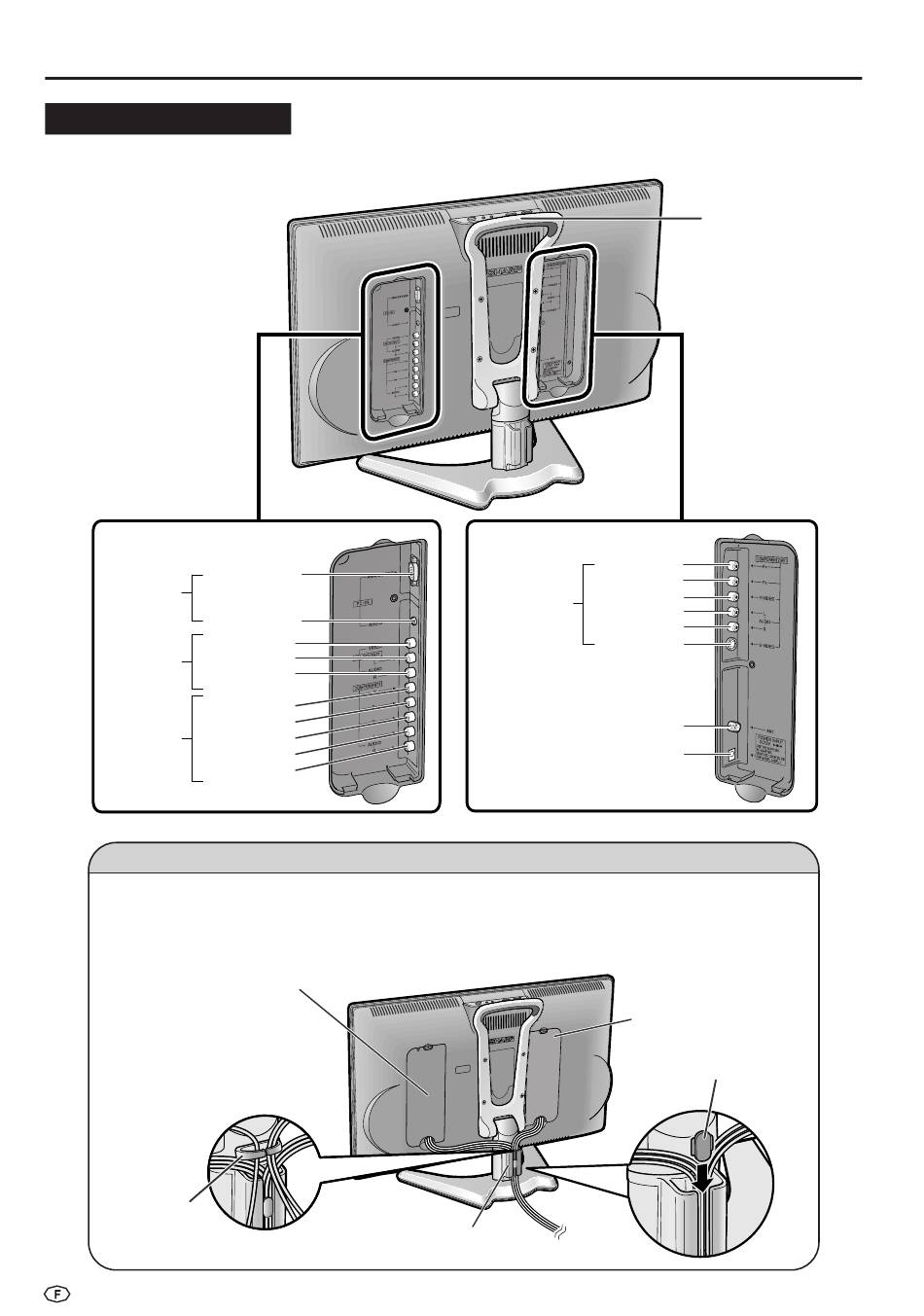

Comment fixer les câbles
Vue arrière
COMPONENT2/AV1
(APPAREIL2/AV1)
ANT. (Borne d'antenne)
(Entrée secteur) (CC 12V)
Couvercle support
Poignée de transport
P
R
P
B
Y/VIDEO
AUDIO L (gauche)
AUDIO R (droite)
S-VIDEO
POWER INPUT
Couvercle de borne
Support de câble
