ANTENNES

• L'antenne joue un rôle plus important pour la réception couleur que pour la réception noir et blanc. Il est donc vivement

recommandé d'utiliser une antenne extérieure de bonne qualité.

Vous trouverez ci-dessous une brève explication des modes de raccordement pour les différents systèmes d'antenne.

1. Une antenne de 75 ohms comporte généralement un câble rond avec un

connecteur type F qui peut être facilement raccordé sans outils à la borne (non

fourni).

2. Une antenne de 300 ohms comporte un câble plat à deux conducteurs (câble

méplat) pouvant être raccordé à une borne de 75 ohms par l'intermédiaire d'un

adaptateur 300/75 ohms (non fourni).

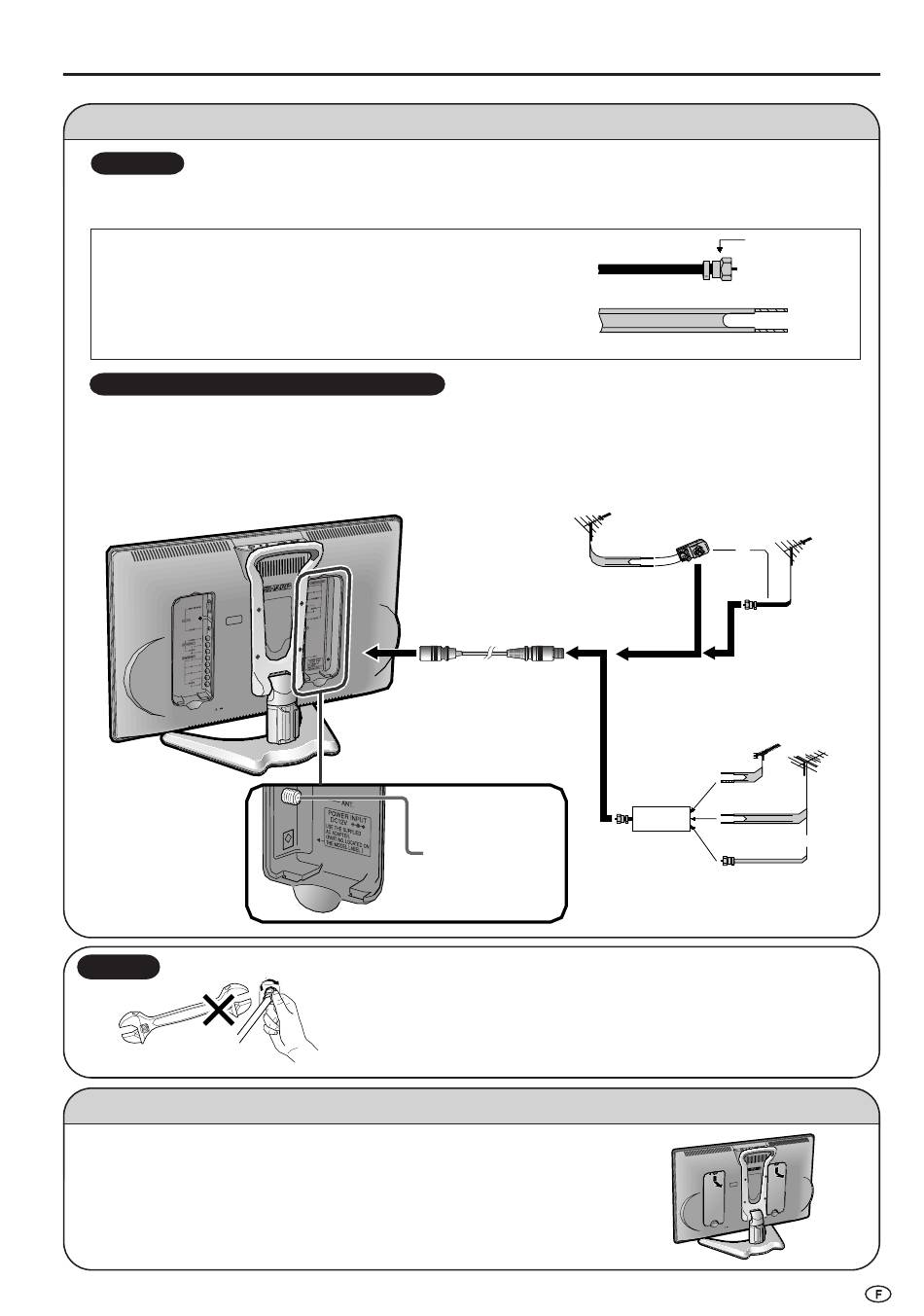

RACCORDEMENT D'UNE ANTENNE EXTÉRIEURE

• Utilisez l'un des deux schémas ci-dessous pour raccorder l'antenne extérieure.

A : Utilisation d'une antenne extérieure mixte VHF/UHF

B : Utilisation d'antennes extérieures VHF et/ou UHF séparées

• Raccordez le câble d'antenne extérieure à ANT. (Borne d'antenne) au dos de l'unité principale.

AVIS

Connecteur type F

Câble coaxial de 75 ohms

■ Pour pouvoir brancher les câbles et les cordons dans la borne arrière, vous devez retirer le

couvercle de borne. Enfoncez la languette et retirez le couvercle de borne avec précaution.

■ Pour remettre le couvercle arrière en place, introduisez les 2 crochets au bas du couvercle

dans le boîtier et appuyez sur le haut du couvercle de borne jusqu'à ce que la languette se

verrouille avec un déclic.
