- Page 1 4X Extension INTP-1030B GUIDE D’INSTALLATION ET D’UTILISATION INSTRUCTIONS DE SÉCURITÉ IMPORTANTES, LIRE ET SUIVRE TOUTES LES INSTRUCTIONS, CONSERVEZ CES INSTRUCTIONS PENTAIR WATER SOLUTIONS SB-CU-IMP-045B (Rev. 03/2019)
- Page 2 - Pentair vous remercie de votre confiance en vous équipant de 4X EXTENSION, un module d’ e xtension d’ e ntrées et de sorties pour Control Center. Afin de profiter pleinement de toutes les fonctionnalités de 4X EXTENSION, veuillez lire attentivement ce manuel de l'utilisateur. Conservez le précieusement pour pouvoir le consulter à...
-
Page 3: Presentation
Sommaire PRESENTATION p 01 > Présentation de 4X Extension p 02 > Consignes de sécurité p 03 > Fonctionnalités p 04 > Connexion au Control Center et mise en route p 05 > Encombrement et description des branchements généraux BRANCHEMENTS >... - Page 4 Ceci est nécessaire pour la sécurité électrique, ainsi qu’ à la réduction du risque de corrosion. - AVERTISSEMENT - 4X Extension ne nécessite pas d’ a limentation 230V, son alimentation est fournie par le cable RS485 relié au Control Center.
-
Page 5: Utilisation
La solution étalon pH 4 est acide. - AVERTISSEMENT - La configuration du 4X Extension nécessite d’ a ccéder au compte du Control Center connecté via un ordinateur. Malgré... -
Page 6: Extension - Fonctionnalités
- le nom des alarmes 1 et 2. - le statut NO/NF (Normalement Ouvert / Normalement Fermé - les activer / désactiver (via le menu Propriété piscine > Menu d’installation 4X Extension Branchements possibles sur les 4 sorties AUX : - Désactivé: Sortie non utilisée ou permet de désactiver une sortie précédemment utilisée et de laisser... -
Page 7: Extension - Encombrement Et Branchements

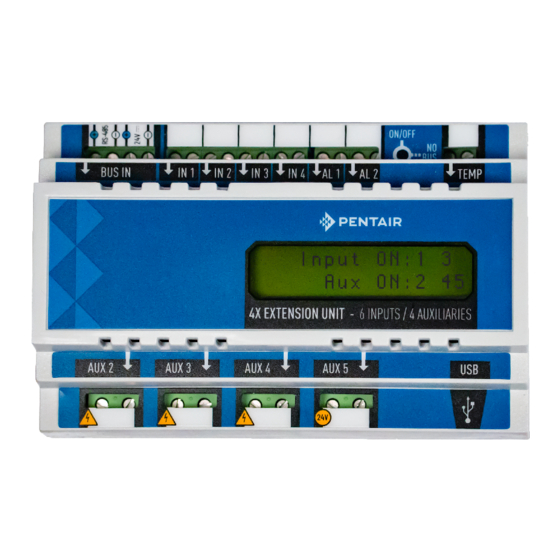

4X Extension - Encombrement et branchements - L’ a ppareil prend place à l’intérieur d’un coffret électrique IP65 sur un rail DIN. - L’ a ppareil doit être installé par un technicien qualifié suivant la réglementation locale en vigueur - Cet appareil est connecté à demeure. - Page 8 Connexion d’un capteur de niveau bas de cuve pH ou RedOx: 1 - Brancher directement le capteur de niveau sur l’ e ntrée choisie. 2 - Dans le menu «Modifier une piscine > Installation 4X Extension», sélectionner la cuve concernée et personnaliser le nom si besoin.
- Page 9 Connexion d’un élément devant couper la filtration ( NO ou NF): 1 - Brancher directement l’interrupteur sur l’ e ntrée choisie. 2 - Dans le menu «Editer une piscine > Installation 4X Extension», sélectionner «Stop filtration» et person- naliser le nom si besoin.
- Page 10 1 - Brancher directement le contact. Si l’ a ppareil n’ a pas de contact, se brancher sur un relais suivant schéma 1bis. 2 - Dans le menu «Modifier une piscine > Installation 4X Extension», sélectionner «Non défini» et person- naliser le nom si besoin.
-
Page 11: Extension - Branchements Des Sorties Aux
Connexion d’une pompe pH / floculant / algicide : 1 - Brancher la pompe péristaltique 230V AC ou 24V DC suivant schéma correspondant. 2 - Dans le menu «Modifier une piscine > Installation 4X Extension», sélectionner «pH» et personnaliser le nom si besoin. - Page 12 Connexion d’une vanne pneumatique push/pull pour lavage filtre 1 - Brancher la vanne suivant le schéma ci dessous. 2 - Dans le menu «Modifier une piscine > Installation 4X Extension», sélectionner «Aux» et personnaliser le nom si besoin. 4X Extension : 12345...
- Page 13 1 - Brancher le tube UV suivant le schéma ci dessous. 2 - Dans le menu «Modifier une piscine > Installation 4X Extension», sélectionner «Si filtration ON» et personnaliser le nom si besoin. Le stérilisateur UV est actif dès que la filtration principale fonctionne.
- Page 14 Connexion d’un réchauffeur 1 - Brancher le réchauffeur suivant le choix du schéma ci dessous (supérieur ou inférieur à 8A). 2 - Dans le menu «Modifier une piscine > Installation 4X Extension», sélectionner «Réchauffeur» et person- naliser le nom si besoin.
- Page 15 1 - Brancher le capteur et l’électrovanne de remplissage suivant le choix du schéma ci dessous. 2 - Dans le menu «Modifier une piscine > Installation 4X Extension», sélectionner «Niveau eau trop bas NO» et personnaliser le nom si besoin.
- Page 16 Ave. de Sevellin 18, CH-1004 - LAUSANNE, Switzerland Copyright – Limited License: except as speci cally permitted herein, no portion of the content on this document may be reproduced in any form or by any mean without the prior written permission of Pentair International SRL.
